95278-110A08LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 8pin 3A 760nm 金 黑色 贴片安装
供应商型号: Q-95278-110A08LF
供应商: 期货订购
标准整包数: 320

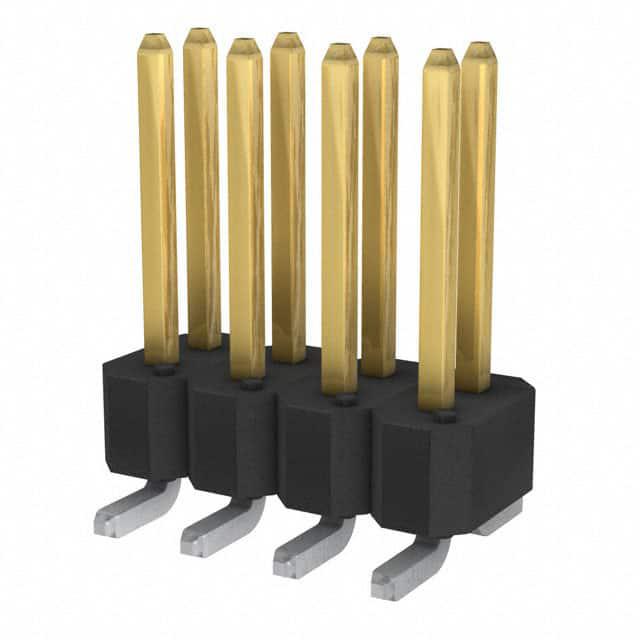

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-110A08LF

95278-110A08LF概述


    产品简介


    产品名称: Duplex Plated Bergstik® II Headers
    产品类型: 连接器
    主要功能: Duplex Plated Bergstik® II Headers 是一种双镀层板对板连接器,具备出色的电气特性和机械特性,适用于多种电子设备中的板对板、板对线、板对电缆和板对柔性互联的连接需求。
    应用领域: 广泛应用于通信设备、工业自动化、医疗仪器、汽车电子等领域。

    技术参数


    - 工作温度范围: -65°C 至 +130°C
    - 绝缘电阻: ≥ 5,000 MΩ(测试电压为 500 V DC)
    - 耐压强度: 1500 V(DC 或 AC,60 Hz),无电弧、绝缘击穿或泄漏电流 > 1 mA
    - 电流承载能力: 3 A
    - 插针保持力: ≥ 2.0 磅(轴向负载)
    - 材料:
    - 插针:采用符合 ASTM B-159 的磷青铜合金
    - 绝缘体:高温度树脂,UL-94-V0 等级阻燃
    - 镀层:
    - 镀锡铅插脚:100 µ" 厚度,镀镍 50 µ",符合 MIL-P-81728 标准
    - 接触区域镀金:50 µ" 镀镍,符合 MIL-G-45204 标准
    - 其他区域镀镍:50 µ",符合 MIL-QQ-N-290 标准

    产品特点和优势


    - 多功能性: 可用于垂直和直角安装的一行、两行或三行配置,支持不同的连接方式(板对板、板对线、板对电缆等)。
    - 可靠性: 通过严格的 MIL 标准测试,确保在极端环境下的稳定性能。
    - 环保: 该产品为无铅设计,符合欧盟 RoHS 指令要求。
    - 兼容性: 与 FCI 的 Mini PV 终端或其他 0.025" 插针兼容的插座适配良好。
    - 高耐用性: 能承受反复插拔,长期使用不易损坏。

    应用案例和使用建议


    应用案例
    - 通信设备: 在网络交换机中实现板间信号传输。
    - 工业自动化: 在机器人的控制板上实现不同模块之间的连接。
    - 医疗仪器: 在心电图机内部实现多个电路板之间的数据传输。
    使用建议
    - 高温环境下使用时,建议进行适当的热管理以防止过热。
    - 频繁插拔场合,考虑使用具有较高插针保持力的产品。
    - 对于高湿度环境,可采取额外的防护措施,如涂覆防潮材料。

    兼容性和支持


    - 兼容性: 该产品与 FCI 的 Mini PV 终端及其他标准插针兼容。
    - 技术支持: 供应商提供全面的技术文档和测试报告,并可在出现质量问题时提供重新认证测试。

    常见问题与解决方案


    - 问题: 连接器在高温环境下无法正常工作
    解决方案: 确保连接器满足 -65°C 至 +130°C 的工作温度范围,并选择适合的应用场合。
    - 问题: 插针保持力不足导致信号不稳定
    解决方案: 更换为镀层更厚、插针保持力更高的连接器。
    - 问题: 插头与插座接触不良
    解决方案: 清洁插头和插座接口,确保没有异物影响接触。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 连接器是一款高性能、多用途且高度可靠的电子元器件。其出色的电气性能和机械稳定性使其成为各种复杂电子设备的理想选择。考虑到其广泛的应用范围和优异的表现,强烈推荐此款产品在相关应用领域使用。

95278-110A08LF参数

参数
间距-配接 2.54mm
针脚数 8pin
触头镀层厚度 - 配接 760nm
额定电流 3A
颜色 黑色
类型 Breakaway,Header,Push-Pull
防护等级 -
排数 2
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-110A08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-110A08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-110A08LF 95278-110A08LF数据手册

95278-110A08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
