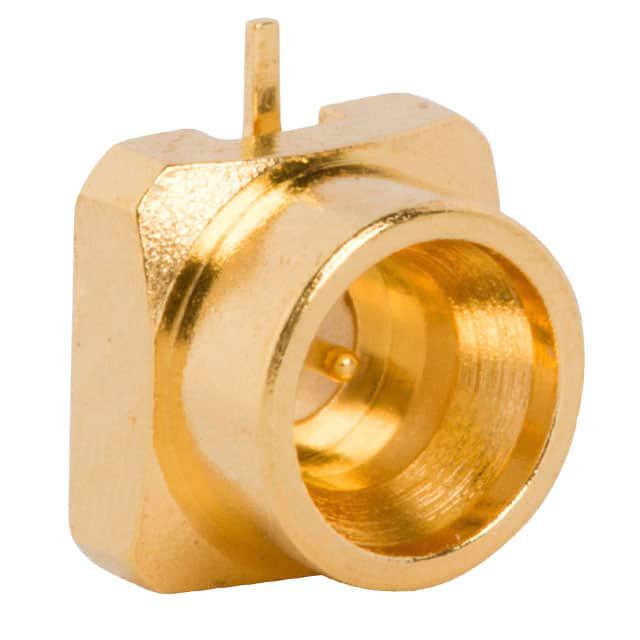

925-143J-51P

厂牌: AMPHENOL
产品描述: Jack,Male Pin,Snap-On 金 焊接安装,贴片安装
供应商型号: 2750506
供应商: element14
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 925-143J-51P

925-143J-51P概述

    SMPM系列射频同轴连接器技术手册

    产品简介


    SMPM系列射频同轴连接器(型号:925-143J-51P)是一款专为高性能射频应用设计的表面贴装型同轴连接器。该系列产品主要功能包括提供低损耗、高可靠性及紧凑尺寸的连接解决方案,广泛应用于航空航天、通信系统、测试测量设备及军事电子设备等领域。

    技术参数


    - 阻抗: 50 Ω
    - 频率范围: 直流至10 GHz
    - 回波损耗: 最大1.15:1(直流至10 GHz)
    - 耐电压: 最小500 VRMS
    - 绝缘电阻: 最小1,000 MΩ
    - 耐用性: 最小100次插拔循环
    - 温度范围: -65°C 至 +165°C
    - 包装数量: 每盘50个
    - 材料: 插头体为黄铜,接触件为镀金黄铜,绝缘材料为LCP

    产品特点和优势


    SMPM系列连接器具有以下显著优势:
    - 高频特性: 支持高达10 GHz的频率范围,确保高速数据传输无损耗。
    - 可靠性高: 最小100次插拔循环保证长期稳定使用。
    - 环境适应性强: 能在极端温度环境下正常工作,满足苛刻环境下的需求。
    - 紧凑设计: 紧凑的尺寸设计,适用于空间有限的应用场合。
    - 高绝缘强度: 绝缘电阻超过1,000 MΩ,有效防止信号干扰。

    应用案例和使用建议


    SMPM系列连接器已成功应用于多种设备中,例如军用雷达系统、卫星通信设备及高端无线基站等。以下是使用该连接器时的一些注意事项和优化建议:
    - 推荐使用的PCB材料: 使用厚度为0.25 mm的Rogers 4350 PCB材料,以确保最佳性能。
    - 安装注意事项: 安装过程中要避免过度弯曲或扭曲连接器,以防止损坏内部结构。
    - 环境防护: 在高湿度或腐蚀性环境中使用时,建议采用额外的防护措施。

    兼容性和支持


    SMPM系列连接器完全符合MIL-STD-348标准,与其他标准兼容的设备能够无缝对接。Amphenol公司提供全面的技术支持,包括安装指南、使用手册以及快速响应的客户服务。

    常见问题与解决方案


    1. 问: 连接器在频繁插拔后出现接触不良怎么办?
    - 答: 首先检查是否有灰尘或污染物进入连接器内部,可以使用清洁工具进行清理。如果问题依然存在,建议更换新的连接器以确保信号完整性。
    2. 问: 如何避免信号干扰?
    - 答: 确保连接器周围没有强磁场干扰,并使用屏蔽良好的电缆和连接器配件。在布线时尽量将信号线与电源线分开走线。

    总结和推荐


    综上所述,SMPM系列射频同轴连接器凭借其出色的高频性能、高可靠性和环境适应性,在各种射频应用中表现出色。其紧凑的设计、宽广的频率范围和卓越的绝缘性能使其成为行业内的一流选择。强烈推荐在需要高性能射频连接解决方案的场合中使用此产品。

925-143J-51P参数

参数
类型 Jack,Male Pin,Snap-On
颜色 -
基体镀层
配件类型 -
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 袋装

925-143J-51P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

925-143J-51P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 925-143J-51P 925-143J-51P数据手册

925-143J-51P封装设计

查看详情并下载
Symbol
Footprint
3D Model
