901-2PF705590AE

厂牌: AMPHENOL
产品描述: Female Socket,Jack,Threaded 法兰安装,焊接安装,贴片安装,面板安装
供应商型号: 901-2PF705590AE
供应商: Master
标准整包数: 5
AMPHENOL 同轴连接器(RF) - 配件 901-2PF705590AE

901-2PF705590AE概述

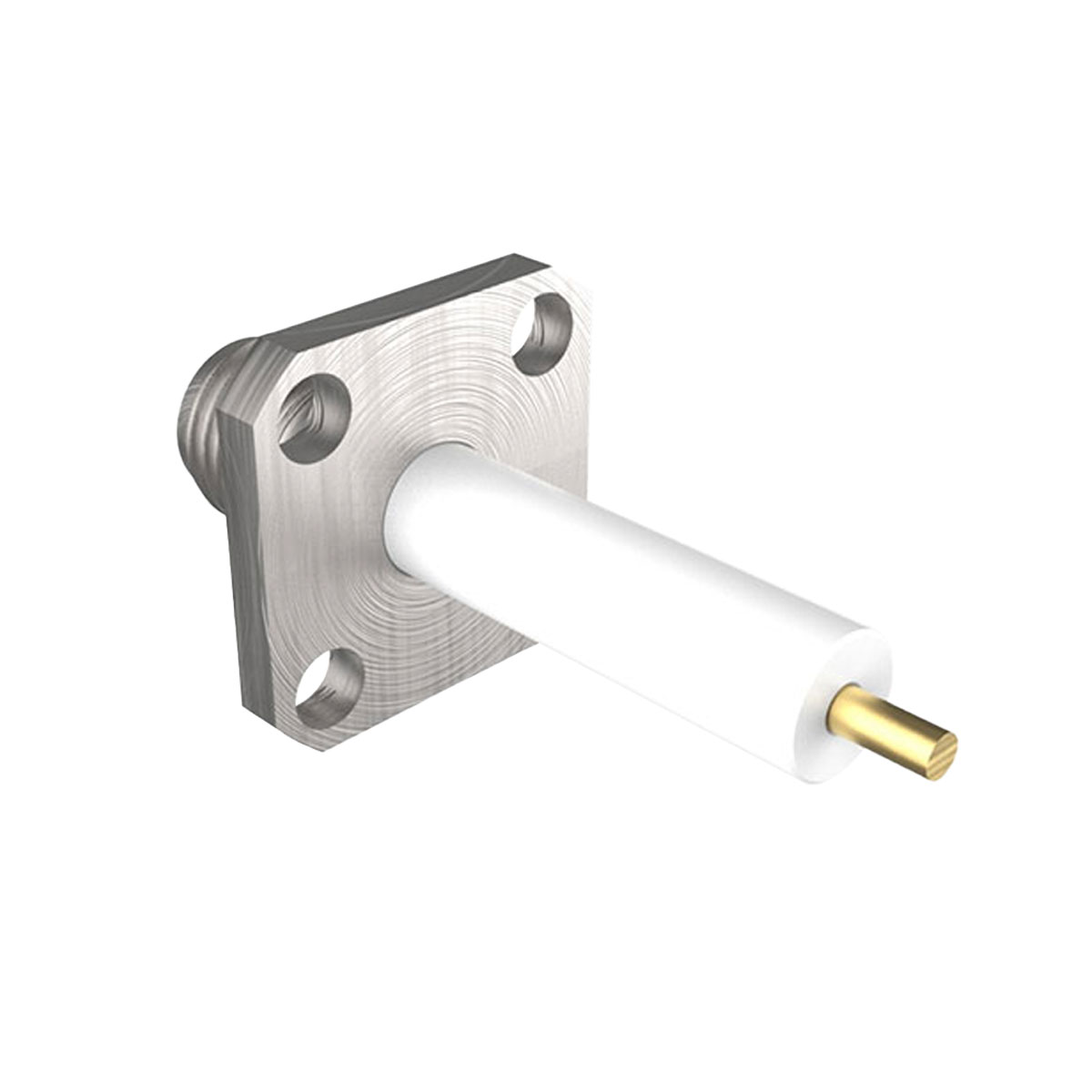

    SMA Panel Jack, Post Contact — 产品技术手册

    产品简介


    本手册描述的是Amphenol RF公司生产的SMA(SubMiniature version A)面板插座,适用于多种应用场合,如通讯系统、雷达设备、医疗设备及各类仪器仪表等。这款面板插座采用不锈钢材质,表面经过钝化处理,具备高阻抗、宽频率范围和良好的电气特性,能确保信号传输的稳定性和可靠性。

    技术参数


    1. 基本参数
    - 阻抗:50Ω
    - 频率范围:DC至18GHz
    - 电压驻波比(VSWR):最大1.15 (-23dB)
    - 绝缘耐压:最小1000VRMS
    2. 机械特性
    - 接触点投影长度:最大0.705英寸,最小0.050英寸
    - 钝化接触:金镀铍铜材料
    - 绝缘材料:PTFE
    - 耐用性:最低500次循环
    - 温度范围:-65°C至+165°C
    3. 其他规格
    - 尺寸:多种长度可选,由0.375英寸至1.000英寸不等
    - 附件信息:请联系Amphenol RF获取详细信息

    产品特点和优势


    - 高稳定性:通过了严格的阻抗和VSWR测试,确保长期稳定的信号传输。
    - 宽温度范围:可在极端温度环境下正常工作,适合各种恶劣条件。
    - 耐用性强:接触点设计坚固,经得起频繁插拔操作,使用寿命长。
    - 广泛应用:适用于多个行业,能够满足多样化需求。

    应用案例和使用建议


    - 电信基站:可以用于连接射频信号线,确保信号稳定传输。
    - 医疗器械:作为医疗器械的接口,确保安全可靠的数据传输。
    - 军事雷达系统:能够在高温、高湿等恶劣环境下保证系统的连续运行。
    使用建议:
    - 在组装过程中注意避免过度弯曲或挤压插座,以免损坏内部结构。
    - 定期检查插座的连接是否稳固,以确保良好的电气性能。

    兼容性和支持


    - 该产品支持标准SMA接口,易于与其他设备配套使用。
    - Amphenol RF公司提供详细的安装指南和技术支持服务,如需帮助请联系Amphenol RF官方客服。

    常见问题与解决方案


    1. Q: 插座插入困难
    - A: 检查插座和插头的接口是否清洁,确保没有异物堵塞。如果仍然存在问题,可能是插座内部有损坏,需要联系专业维修人员检查。
    2. Q: 信号传输不稳定
    - A: 检查接触点是否氧化或者磨损。可尝试更换新的插头或插座,并确保正确的安装方式。
    3. Q: 插座发热
    - A: 可能是由于接触不良或负载过大引起的。检查连接是否牢固,并适当降低负载。

    总结和推荐


    这款SMA面板插座凭借其卓越的性能、广泛的应用范围和良好的耐用性,是一款值得信赖的产品。对于追求信号稳定传输和环境适应性的应用,强烈推荐使用此产品。Amphenol RF公司提供的优质技术支持也使其成为市场的热门选择。

901-2PF705590AE参数

参数
配件类型 -
类型 Female Socket,Jack,Threaded
颜色 -
基体镀层 -
安装方式 法兰安装,焊接安装,贴片安装,面板安装
零件状态 在售
包装方式 散装,袋装

901-2PF705590AE厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-2PF705590AE数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 901-2PF705590AE 901-2PF705590AE数据手册

901-2PF705590AE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.855 ¥ 75.0019
25+ $ 8.3058 ¥ 69.0593
50+ $ 7.4338 ¥ 61.809
100+ $ 6.8476 ¥ 56.9048
300+ $ 6.5621 ¥ 53.7371
500+ $ 6.4039 ¥ 52.4412
1000+ $ 6.3722 ¥ 52.182
2500+ $ 6.3722 ¥ 52.182
库存: 350
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 375
