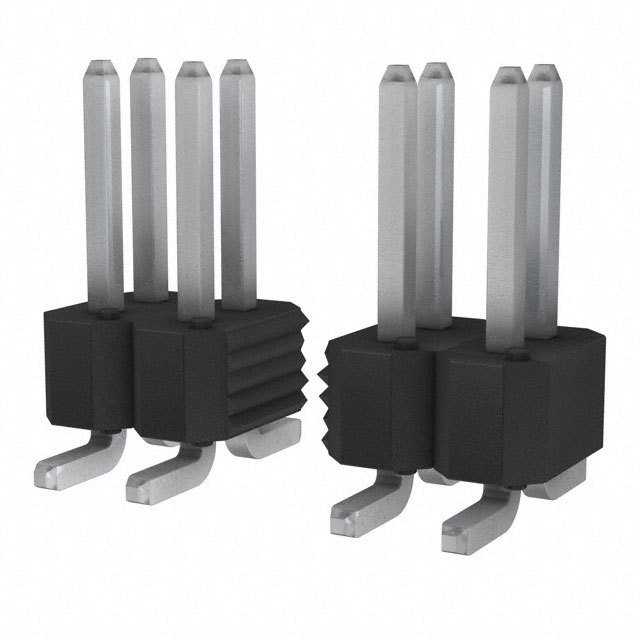

95278-401B22LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 22pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95278-401B22LF
供应商: 期货订购
标准整包数: 315
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-401B22LF

95278-401B22LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双面镀层伯吉斯特II连接器)
    Duplex Plated Bergstik® II Headers 是一款专为板对板、板对电缆、板对离散线以及板对柔性互连设计的电子连接器。这些连接器适用于垂直及直角方向的一行至三行配置,可确保在高频率和高可靠性应用中的出色性能。这种连接器以其高电气性能、耐用性以及卓越的机械强度而著称,在通信设备、医疗仪器、工业自动化系统等领域广泛应用。

    技术参数


    - 绝缘电阻:不小于5,000兆欧,测试电压为500V DC,测试时间为两分钟。
    - 介电强度:无电弧、绝缘击穿或泄漏电流超过1毫安的迹象,测试电压为1500V(DC、RMS或AC,60Hz),测试持续时间为60秒。
    - 额定电流:3安培。
    - 工作温度范围:-65°C 至 +130°C。
    - 引脚保持力:最小2.0磅的轴向载荷(施加速率0.2英寸/分钟)。
    - 环保要求:符合欧盟RoHS标准。
    - 热冲击:在-55°C至+105°C之间进行25次循环(对于尼龙材料);在-65°C至+130°C之间进行25次循环(对于聚对苯二甲酸酯、聚苯砜及液晶聚合物材料)。
    - 湿度:相对湿度95%,温度+40°C,持续96小时。
    - 高温寿命:105°C(尼龙材料)或130°C(聚对苯二甲酸酯、聚苯砜及液晶聚合物材料),持续315小时。
    - 焊锡性:满足MIL-STD-202方法208F的要求。
    - 耐焊热性:无物理损伤迹象。
    - 红外回流焊:峰值温度245±5°C(非无铅)或260±5°C(无铅),持续10秒。

    产品特点和优势


    - 高可靠性:通过多重环境测试验证,保证在恶劣条件下的可靠表现。
    - 兼容性广泛:可以与各种标准针式连接器兼容,方便应用于多种设备中。
    - 环保材料:采用符合RoHS标准的无铅材料,适用于现代环保要求。
    - 多功能应用:能够实现板对板、板对电缆、板对离散线等多种连接方式,灵活度高。
    - 高安全性:经过严格的绝缘和介电测试,确保安全可靠的连接。

    应用案例和使用建议


    应用场景:
    - 医疗设备:用于医疗成像设备,例如MRI机,确保信号传输稳定且精确。
    - 工业自动化:在工业机器人控制系统中作为核心组件,确保各部分高效协同。
    - 通信设备:在电信设备中用于高速数据传输,提升网络稳定性。
    使用建议:
    - 在使用前应检查所有相关电气参数,确保满足特定应用需求。
    - 遵循制造商的安装指南,避免不当安装导致的损坏。
    - 定期检查连接器的接触状态和绝缘性能,以确保长期稳定运行。
    - 在高温环境中使用时,需特别注意散热,防止因过热导致性能下降。

    兼容性和支持


    该产品可以与其他标准针式连接器兼容,例如FCI的Mini PV接头或其他0.025英寸针兼容的插座。厂商提供全面的技术支持和维护服务,包括故障诊断、维护指导及产品更新信息。具体的支持措施包括在线技术支持、电话咨询以及定期的培训课程。

    常见问题与解决方案


    1. Q: 连接器在高温下出现过热现象?
    - A: 检查散热设计是否合理,确保良好的空气流通,或者增加散热片等辅助冷却装置。

    2. Q: 连接器在潮湿环境下工作不正常?
    - A: 确保接头周围环境干燥,必要时可以在关键位置添加防潮密封圈或使用防潮剂。

    3. Q: 插拔过程中感觉阻力过大?
    - A: 检查是否有异物进入插槽,清洁插槽并润滑接触面,可有效减少插拔阻力。

    4. Q: 长时间使用后发现接触不良?
    - A: 定期进行清洁和检查,确保没有灰尘、氧化或磨损等影响因素存在。

    总结和推荐


    综述:
    Duplex Plated Bergstik® II Headers 连接器凭借其卓越的电气性能、稳定的机械强度、广泛的适用范围以及出色的环境适应能力,在众多行业中表现出色。尤其适合需要高可靠性和高稳定性的应用场合。经过严格的测试验证,此产品具有优异的长期运行性能,值得信赖。
    推荐:
    鉴于其诸多优点和应用价值,强烈推荐使用 Duplex Plated Bergstik® II Headers。无论是在医疗、工业还是通信行业,这款连接器都能为用户提供稳定、可靠的连接解决方案。

95278-401B22LF参数

参数
针脚数 22pin
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
排数 2
间距-配接 2.54mm
触头镀层厚度 - 配接 2μm
颜色 黑色
防护等级 -
额定电流 3A
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-401B22LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-401B22LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-401B22LF 95278-401B22LF数据手册

95278-401B22LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
315+ ¥ 4.763
630+ ¥ 4.763
库存: 3150
起订量: 315 增量: 315
交货地:
最小起订量为:315
合计: ¥ 1500.34
