95293-402-13LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 13pin 3A 2μm 锡 黑色 贴片安装 33.02mm(长度)
供应商型号: Q-95293-402-13LF
供应商: 期货订购
标准整包数: 200

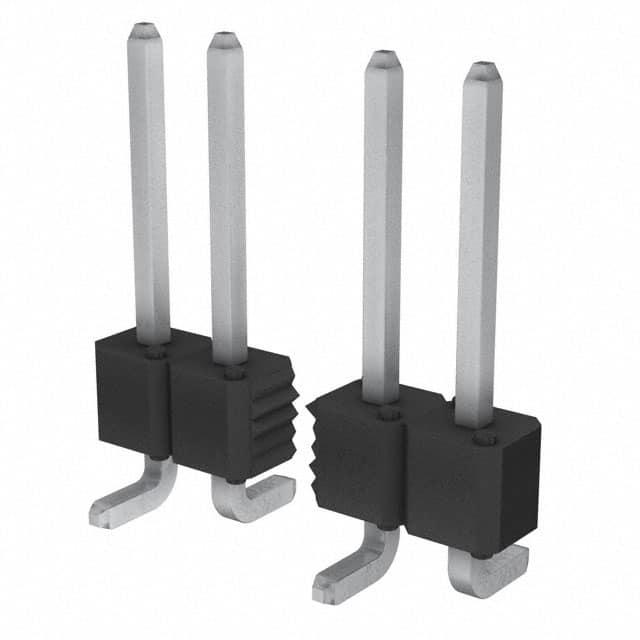

AMPHENOL 矩形连接器 - 针座 - 公插针 95293-402-13LF

95293-402-13LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种连接器产品,主要用于板对板、板对电缆、板对分线和板对柔性连接的场合。这种连接器具有垂直单排、双排或三排配置以及直角单排和双排配置。它们在电子系统设计中起着至关重要的作用,特别适用于工业自动化、通信设备和消费电子产品等领域。

    技术参数


    电气特性
    - 绝缘电阻:≥ 5,000 MΩ(500V DC 测试)
    - 耐压能力:无电弧飞溅、绝缘击穿或超过 1 毫安泄漏电流(1500V 测试)
    - 电流承载能力:3 安培
    - 工作温度范围:-65°C 至 +130°C
    机械特性
    - 轴向负载:≥ 2.0 磅
    环境条件
    - 热冲击测试:-55°C 至 +105°C(尼龙)/-65°C 至 +130°C(PCT, PPS 和 LCP)
    - 恒湿测试:+40°C,相对湿度 95%,持续 96 小时
    - 高温寿命测试:+105°C(尼龙)/ +130°C(PCT, PPS 和 LCP),持续 315 小时
    - 可焊性测试:符合 FCI BUS-19-002 和 MIL-STD-202, Method 208F 的要求
    - 抗焊热测试:符合 MIL-STD-202, Method 210B 的要求
    - 红外回流测试:峰值温度 245±5°C 或 260±5°C(无铅选项)

    产品特点和优势


    Duplex Plated Bergstik® II Headers 具有以下特点和优势:
    - 镀层工艺:双面镀层,提高耐磨性和导电性能。
    - 高可靠性:经过严格的环境测试,确保在恶劣条件下仍能保持良好的性能。
    - 灵活性:适用于多种配置,满足不同应用需求。
    - 环保材料:产品符合欧盟 RoHS 指令,无铅环保。

    应用案例和使用建议


    应用案例
    1. 工业自动化:用于控制系统的信号传输。
    2. 通信设备:作为背板连接器,实现板间通信。
    3. 消费电子产品:例如智能家居设备中的信号传输。
    使用建议
    - 在高温环境下使用时,建议进行高温寿命测试以确保连接器的长期稳定性。
    - 在多湿环境中使用时,建议进行恒湿测试以确保连接器的可靠性能。
    - 对于需要频繁插拔的应用场景,建议使用具有较高轴向负载的型号。

    兼容性和支持


    Duplex Plated Bergstik® II Headers 可与 FCI 的 Mini PV™ 终端或其他 0.025" 针兼容的插座配合使用。供应商提供全面的技术支持和维护服务,包括产品认证、校准和重新认证测试。

    常见问题与解决方案


    常见问题
    1. 连接不稳定:可能是由于针孔尺寸不匹配导致。
    2. 接触不良:可能是因为连接器表面受到污染或氧化。
    3. 焊接问题:可能是由于焊接温度不当引起的。
    解决方案
    1. 检查针孔尺寸:确保连接器与终端完全匹配。
    2. 清洁表面:使用适当的清洁剂清除表面污垢和氧化物。
    3. 调整焊接参数:按照制造商提供的焊接曲线进行操作。

    总结和推荐


    Duplex Plated Bergstik® II Headers 是一款性能稳定、可靠性高的连接器产品,广泛应用于多种电子设备和系统中。其高可靠的电气和机械特性使其成为许多应用场景的理想选择。对于需要高性能连接解决方案的设计工程师来说,这款产品是一个值得信赖的选择。因此,我们强烈推荐在合适的项目中使用此产品。

95293-402-13LF参数

参数
触头镀层 - 配接
防护等级 -
额定电流 3A
排数 1
触头镀层厚度 - 配接 2μm
颜色 黑色
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
针脚数 13pin
长*宽*高 33.02mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95293-402-13LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-402-13LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-402-13LF 95293-402-13LF数据手册

95293-402-13LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ ¥ 3.08
800+ ¥ 3.08
库存: 6000
起订量: 600 增量: 200
交货地:
最小起订量为:600
合计: ¥ 1848
