98424-G52-22ALF

厂牌: AMPHENOL
产品描述: Header,Latch Holder 2mm 2 22pin 2A(AC/DC) 760nm 金 奶油色 贴片安装 24mm*6.1mm*9mm
供应商型号: 18E1-98424-G52-22ALF
供应商: 国内现货
标准整包数: 1

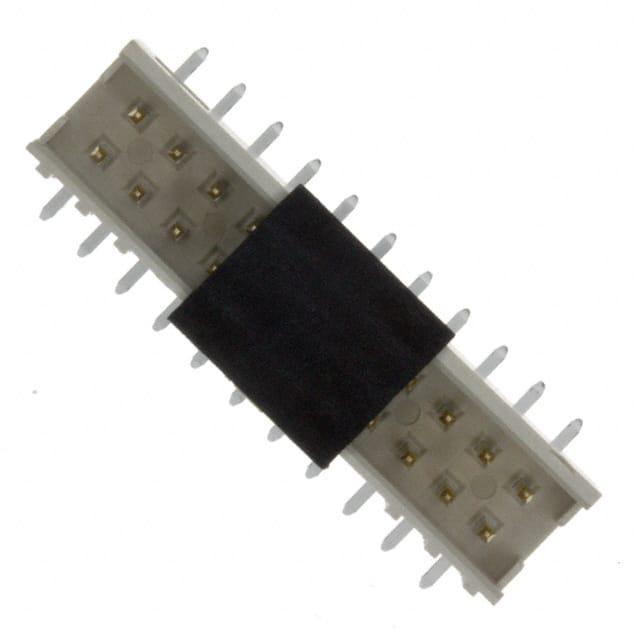

AMPHENOL 矩形连接器 - 针座 - 公插针 98424-G52-22ALF

98424-G52-22ALF概述

    Minitek® Headers 技术手册

    1. 产品简介


    Minitek® Headers 是Amphenol FCI品牌下的一个系列,专门用于2.00毫米间距的板对板连接器和线缆对板连接器。这些连接器被广泛应用于多种市场和应用场景,如汽车、通信、服务器、自动化设备等领域。Minitek® Headers 可提供单排和双排设计,满足各种复杂的设计需求。

    2. 技术参数


    - 材料:
    - 外壳:耐高温热塑性材料
    - 颜色:黑色
    - 火焰等级:UL94V-0
    - 引脚:磷青铜
    - 镀层:金(厚度为1.27μm镍)和锡(厚度为1.27μm镍)
    - 机械性能:
    - 引脚保持力:最小7N
    - 电气性能:
    - 持续电流容量:2A
    - 绝缘电阻:最小1000MΩ
    - 介电强度:650V
    - 环境要求:
    - 工作温度范围:-55°C至+125°C
    - 认证:
    - 符合RoHS标准

    3. 产品特点和优势


    - 模块化系统:确保互换性,支持灵活设计。
    - 低共面度:0.1mm,便于自动放置且无PCB方向约束。
    - 方形引脚:提供四个平滑的匹配表面,易于装配。
    - 高原材料温度范围:适用于再流焊工艺。
    - Pin-in-Paste技术:简化了制造流程,提高了焊接强度。

    4. 应用案例和使用建议


    - 汽车工业:用于复杂的电路连接,需要较高的稳定性和可靠性。
    - 通信设备:提供稳定的数据传输,适用于紧凑空间。
    - 服务器和自动化设备:支持高电流应用,满足多接触点需求。
    使用建议:
    - 在自动组装过程中,确保正确放置,以避免共面度问题。
    - 使用合适的Pin-in-Paste工艺,以确保高焊接强度。

    5. 兼容性和支持


    - Minitek® Headers 与IR回流焊工艺兼容。
    - 支持不同类型的包装方式,如管装和卷盘。

    6. 常见问题与解决方案


    - 问题1:插拔次数减少
    - 解决办法:检查是否符合工作环境要求,适当增加保护措施。
    - 问题2:电气性能下降
    - 解决办法:重新评估接触电阻和绝缘电阻值,必要时更换新件。
    - 问题3:安装方向错误
    - 解决办法:参考产品手册,正确识别外壳上的标识。

    7. 总结和推荐


    Minitek® Headers 是一款高性能、高可靠性的连接器产品,适用于多种关键应用场景。它具备模块化系统的优势,支持Pin-in-Paste技术,极大地简化了制造过程,同时提供了卓越的电气和机械性能。针对上述优点,强烈推荐此款产品应用于各类高要求的电子控制设备中。
    如果您有任何疑问或需要进一步的技术支持,请联系Amphenol FCI客服团队。

98424-G52-22ALF参数

参数
颜色 奶油色
类型 Header,Latch Holder
针脚数 22pin
触头镀层厚度 - 配接 760nm
额定电流 2A(AC/DC)
排数 2
防护等级 -
触头镀层 - 配接
间距-配接 2mm
长*宽*高 24mm*6.1mm*9mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

98424-G52-22ALF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98424-G52-22ALF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 98424-G52-22ALF 98424-G52-22ALF数据手册

98424-G52-22ALF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 44.1106
140+ ¥ 26.0042
库存: 10
起订量: 1 增量: 140
交货地:
最小起订量为:1
合计: ¥ 44.11
