95293-402-15LF

厂牌: AMPHENOL
产品描述: 15pin 2.54mm 1 Breakaway,Header,Push-Pull 3A 2μm 锡 黑色 贴片安装 38.1mm(长度)
供应商型号: Q-95293-402-15LF
供应商: 期货订购
标准整包数: 200

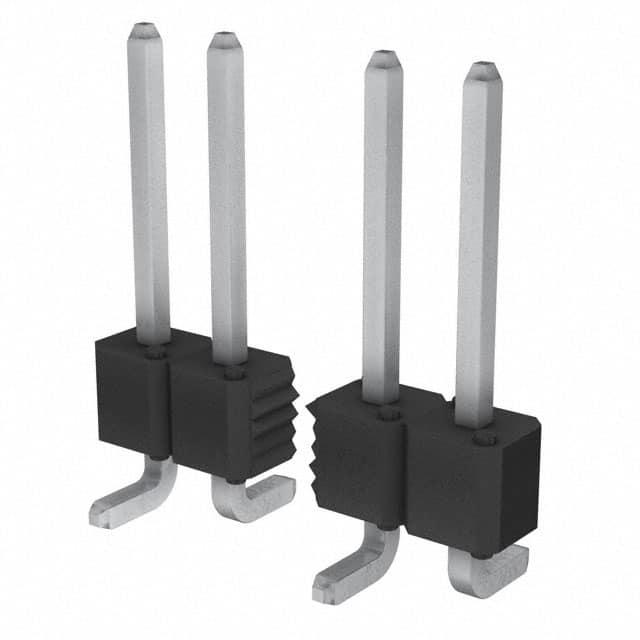

AMPHENOL 矩形连接器 - 针座 - 公插针 95293-402-15LF

95293-402-15LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层伯吉斯特Ⅱ插头)是一种用于电子连接的高品质组件,适用于板对板、板对电缆、板对离散线及板对柔性互连等多种连接方式。该产品支持垂直一排、两排或三排配置,以及直角一排或两排配置,可以提供灵活的连接解决方案。在与FCI公司的Mini PV接头或其他0.025英寸针兼容的插座配合时,这种连接器在多种场合下表现卓越。

    技术参数


    - 材料:针脚由ASTM B-159标准定义的磷青铜合金UNS C51000制成,绝缘体为具有UL-94-V0阻燃等级的高温树脂。
    - 电气特性:
    - 绝缘电阻:≥5,000兆欧姆(测试条件:500伏直流,两分钟)。
    - 耐压:无电弧、绝缘击穿或泄漏电流超过1毫安的迹象(测试条件:1500伏交流电,60赫兹,持续60秒)。
    - 额定电流:3安培。
    - 工作温度范围:-65°C 至 +130°C。
    - 机械特性:单个针脚需承受至少2磅的轴向负载而不脱落,且在未焊接或未加热之前不从绝缘体中脱落。
    - 环境条件:该产品在经过一系列环境测试后仍能满足电气要求,这些测试包括热冲击、恒定湿度、高温寿命测试、可焊性测试和热冲击试验等。
    - 质量保证:所有测试和检验均需符合ISO 9001/9002和ANSI/ASQC M-1标准,测试设备需要定期校准。

    产品特点和优势


    - 多功能性:该产品支持多种连接方式,如板对板、板对电缆等,具有极高的灵活性和适用性。
    - 高可靠性:通过严格的电气和机械测试,确保其在各种环境下的稳定性和耐用性。
    - 环保:完全符合欧盟RoHS指令,无铅化设计,满足环保要求。
    - 耐温性强:在-65°C至+130°C的宽温度范围内都能保持稳定的性能。

    应用案例和使用建议


    - 应用案例:在电信设备、工业自动化系统、汽车电子、航空航天等领域广泛使用,用于连接不同电路板之间的信号传输。
    - 使用建议:根据具体的应用环境选择合适的型号,确保接头与相应插座匹配,并在安装过程中注意绝缘保护,避免因误操作导致的损坏。

    兼容性和支持


    - 该产品与FCI的Mini PV接头及其他0.025英寸针兼容的插座相匹配,确保了广泛的兼容性。
    - 厂商提供全面的质量保障和支持服务,包括定期的产品检测和校准,以确保长期的使用效果。

    常见问题与解决方案


    - Q1:产品的工作温度范围是多少?
    - A1:产品的额定工作温度范围是-65°C至+130°C。
    - Q2:如何测试产品的可焊性?
    - A2:根据FCI BUS-19-002和MIL-STD-202,方法208F进行蒸汽老化测试4小时后,接触区域应符合方法208的要求。
    - Q3:如何确定产品是否符合RoHS标准?
    - A3:产品通过欧盟RoHS指令的严格认证,符合环保要求。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers凭借其高度可靠性和多功能性,在多种电子连接应用中表现出色。其广泛的温度适应性和高精度制造使其成为电信设备、工业自动化系统等多个领域的理想选择。如果你正在寻找一个能胜任复杂连接需求的高性能连接器,这个产品绝对值得考虑。

95293-402-15LF参数

参数
针脚数 15pin
间距-配接 2.54mm
排数 1
排距 -
类型 Breakaway,Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 2μm
颜色 黑色
触头镀层 - 配接
额定电流 3A
长*宽*高 38.1mm(长度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 袋装

95293-402-15LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-402-15LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-402-15LF 95293-402-15LF数据手册

95293-402-15LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
