首页  >  产品百科  >  908-22103

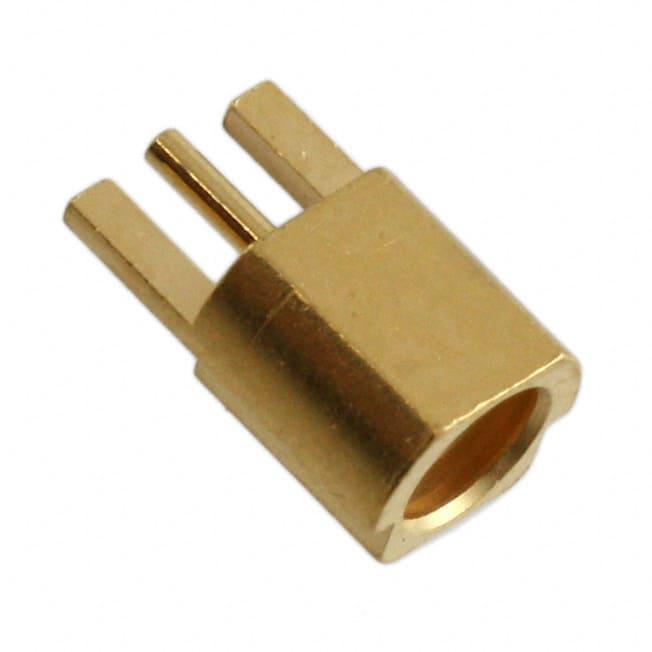

908-22103

厂牌: AMPHENOL
产品描述: Female Socket,Jack,Snap-On 金 板安装,焊接安装,贴片安装,边缘安装
供应商型号: 908-22103
供应商: Master
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 908-22103

908-22103概述

    Amphenol Micro-Mate™ (MMCX) 连接器技术手册

    1. 产品简介


    Micro-Mate™(MMCX)连接器是Amphenol公司推出的一款微小型连接器系列,具有旋转式锁紧机制,允许360度旋转,便于灵活布局于PCB板上。该系列符合欧洲CECC 22000标准,属于6GHz、50Ω阻抗的互联系统。Micro-Mate™系列提供多种类型的连接器,包括表面贴装型、边缘卡型和电缆型连接器。

    2. 技术参数


    - 电气规格:
    - 阻抗:50Ω
    - 频率范围:DC 至 6GHz
    - 最大驻波比(VSWR):DC 至 4GHz时为1.15,4至6GHz时为1.40
    - 最小射频泄漏:柔性电缆≥60dB,半刚性电缆≥70dB(1GHz)
    - 额定电压(海平面):≤170VRMS(取决于电缆类型)

    - 机械规格:
    - 接触电阻:中心接触≤10mΩ,外部接触≤5mΩ
    - 绝缘电阻:≥1000MΩ
    - 耐压:500VRMS(海平面)
    - 环境规格:
    - 工作温度范围:-55°C至+155°C
    - 振动测试:MIL-STD-202方法107条件F
    - 热冲击:MIL-STD-202方法106条件B
    - 机械冲击:MIL-STD-202方法213条件B
    - 相对湿度:MIL-STD-202方法103条件B

    3. 产品特点和优势


    - 宽带性能:低反射性能使其适用于广泛的应用领域。
    - 快速连接/断开:独特的插拔设计使得安装和维护更加便捷。
    - 符合欧洲CECC 22000标准:保证产品质量和可靠性。
    - 多样化选择:提供直型和直角型插头以及PCB板连接器,满足不同需求。

    4. 应用案例和使用建议


    - 宽带通信:适用于各种高频信号传输,如宽带通信设备、射频模块等。
    - 车载电子:可用于汽车电子系统,需要高可靠性及稳定性的场合。
    - 医疗设备:用于医疗成像设备和其他需要高度可靠连接的医疗设备。
    - 军事和航空航天:适用于对环境要求严格的军事和航空航天应用。
    使用建议:
    - 在高温环境中使用时,注意散热,避免过热影响性能。
    - 安装过程中,确保正确的插拔力,避免过度用力导致损坏。
    - 保持连接器清洁,定期检查连接情况,确保长期稳定运行。

    5. 兼容性和支持


    Micro-Mate™(MMCX)连接器可与其他Amphenol公司的同系列连接器兼容,提供全方位的支持服务,包括售前咨询、售后技术支持和维护等。

    6. 常见问题与解决方案


    - 问题1:插拔次数过多导致连接失效。
    - 解决方案:按照操作手册正确插拔,控制插拔次数,定期更换。
    - 问题2:接触不良。
    - 解决方案:检查连接器是否干净,确保接触良好。
    - 问题3:信号衰减严重。
    - 解决方案:检查连接线缆是否完好,避免过度弯曲或受到物理损伤。

    7. 总结和推荐


    综上所述,Micro-Mate™(MMCX)连接器凭借其卓越的宽带性能、低反射特性以及广泛的适用性,在各类高端应用中表现出色。其独特的插拔设计和高标准的质量控制,使其成为通信、车载电子、医疗设备及军事航天等领域中不可或缺的组件。强烈推荐使用这款高性能的连接器产品,以确保系统的可靠性和稳定性。

908-22103参数

参数
类型 Female Socket,Jack,Snap-On
颜色 -
基体镀层
配件类型 -
安装方式 板安装,焊接安装,贴片安装,边缘安装
零件状态 在售
包装方式 散装

908-22103厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

908-22103数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 908-22103 908-22103数据手册

908-22103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.2265 ¥ 332.2485
5+ $ 36.624 ¥ 304.5134
10+ $ 36.079 ¥ 299.982
25+ $ 21.5922 ¥ 179.4353
50+ $ 17.0872 ¥ 141.9979
75+ $ 16.669 ¥ 136.5025
100+ $ 16.669 ¥ 136.5025
库存: 75
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 332.24
