95278-802-38LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 38pin 3A 380nm 金 黑色 贴片安装
供应商型号: Q-95278-802-38LF
供应商: 期货订购
标准整包数: 100

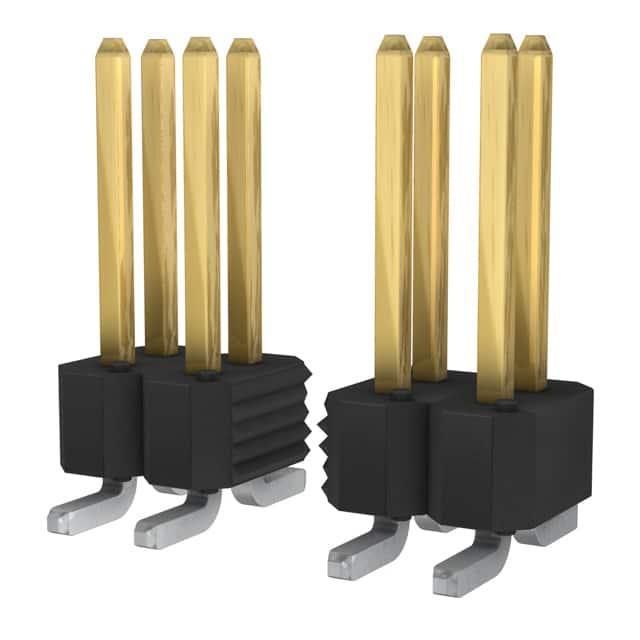

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-802-38LF

95278-802-38LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种高性能的连接器,主要用于电路板到电路板、电路板到电缆、电路板到离散线和电路板到柔性连接的各种应用场景。这些连接器能够在垂直和直角配置的一行至三行布局中实现可靠的连接。其主要功能包括提供稳固的电连接和保护电路免受环境因素的影响。

    技术参数


    - 材料:
    - 针脚:Phosphor Bronze Alloy UNS C51000 按照 ASTM B-159 标准制成的拉拔线材。
    - 绝缘体:高温度树脂,具有 UL-94-V0 级别的阻燃等级。
    - 电特性:
    - 绝缘电阻:不小于 5,000 兆欧(在 500V DC 下测量)。
    - 介电耐压:无弧光、绝缘击穿或泄漏电流(> 1 毫安)(在 1500V DC, RMS 或 60Hz AC 测试条件下)。
    - 电流承载能力:3 安培。
    - 工作温度范围:-65°C 到 +130°C。
    - 机械特性:
    - 轴向负载:单个针脚至少可承受 2.0 磅的轴向负载。
    - 环境条件:
    - 温度冲击:-55°C 至 +105°C(尼龙);-65°C 至 +130°C(PCT、PPS 和 LCP)。
    - 稳态湿度:+40°C,相对湿度 95%,持续 96 小时。
    - 高温寿命:105°C(尼龙),130°C(PCT、PPS 和 LCP),持续 315 小时。

    产品特点和优势


    - 可靠性:通过多重严格的测试,确保在极端环境下的稳定性和可靠性。
    - 多功能性:支持垂直和直角配置的一行至三行布局,适用于多种连接需求。
    - 环境友好:符合 RoHS 标准,不含有害物质。
    - 高效连接:提供高电流承载能力和优异的绝缘性能。

    应用案例和使用建议


    应用场景:这些连接器广泛应用于计算机、通信设备、工业自动化控制系统等领域,特别是在需要高度可靠连接的地方。
    使用建议:
    - 在设计阶段,应考虑连接器的额定电流和温度范围,以确保其在实际应用中的可靠运行。
    - 在安装过程中,注意针脚的正确定位和焊接质量,以避免接触不良。
    - 在使用过程中,定期检查连接器的工作状态,确保其始终处于最佳性能。

    兼容性和支持


    - 兼容性:该产品与 FCI 的 Mini PV 接收端子以及其他 0.025 英寸针兼容的接收端子兼容,适用于 0.100 英寸中心线。
    - 厂商支持:提供详尽的技术文档和专业的技术支持,确保客户在使用过程中能够获得及时的帮助和解决方案。

    常见问题与解决方案


    1. 连接器接触不良
    - 解决方法:检查针脚的清洁度和定位,重新进行焊接操作。
    2. 高温环境下运行异常
    - 解决方法:确认工作温度不超过产品规定的最高温度范围,必要时增加散热措施。
    3. 绝缘电阻降低
    - 解决方法:检查绝缘体是否有损伤或污染,清洁并重新安装。

    总结和推荐


    Duplex Plated Bergstik® II Headers 是一款集高性能、高可靠性、多功能性和环保于一体的连接器产品。它在各种严苛环境下都能表现出色,适用于多种复杂的应用场景。根据上述分析,我们强烈推荐这款产品,特别是对连接可靠性要求较高的场合。

95278-802-38LF参数

参数
额定电流 3A
颜色 黑色
触头镀层 - 配接
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
排数 2
触头镀层厚度 - 配接 380nm
防护等级 -
针脚数 38pin
安装方式 贴片安装
零件状态 在售
包装方式 散装

95278-802-38LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-802-38LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-802-38LF 95278-802-38LF数据手册

95278-802-38LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
