77315-801-09LF

厂牌: AMPHENOL
产品描述: 9pin 2.54mm 1 Breakaway,Header,Push-Pull 3A 380nm 金 黑色 通孔安装 22.86mm(长度)
供应商型号: 649-77315-801-09LF
供应商: Mouser
标准整包数: 1

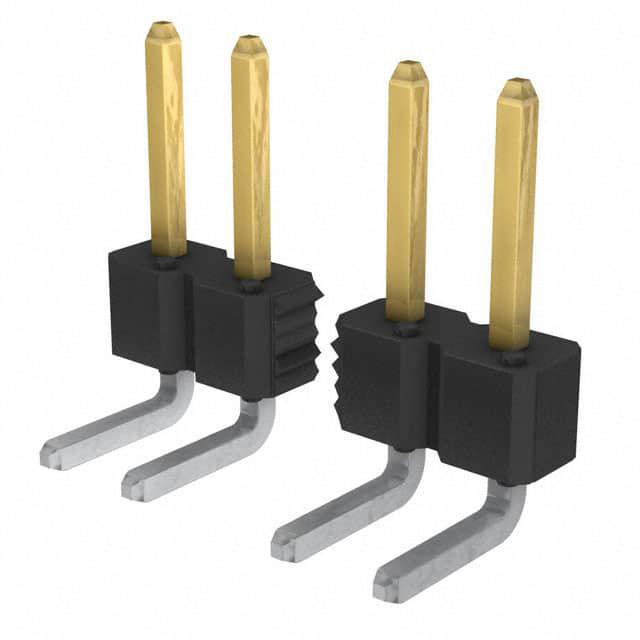

AMPHENOL 矩形连接器 - 针座 - 公插针 77315-801-09LF

77315-801-09LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一款用于电路板连接的高性能电子元器件。该产品属于插拔式连接器(Headers),主要用于板对板、板对电缆、板对离散线和板对柔性电路的互连。其独特的双镀层设计不仅增强了连接可靠性,还能适应各种严苛的工作环境。这些连接器广泛应用于电信、数据处理、汽车电子等领域,为工程师提供了高效且可靠的连接解决方案。

    技术参数


    以下是该产品的关键技术参数:
    - 电气特性
    - 绝缘电阻:不小于5,000兆欧姆
    - 耐压测试:无弧光放电、绝缘击穿或超过1毫安的泄漏电流(1500伏)
    - 电流负载能力:3安培
    - 工作温度范围:-65°C 至 +130°C
    - 机械特性
    - 针保持力:单个针脚能承受2.0磅的轴向载荷
    - 环境条件
    - 热冲击测试:-55°C 至 +105°C(尼龙),-65°C 至 +130°C(PCT, PPS&LCP)
    - 恒定湿度测试:+40°C,相对湿度95%,96小时
    - 高温寿命测试:105°C(尼龙)或130°C(PCT, PPS&LCP),315小时
    - 锡焊测试:符合MIL-STD-202 Method 208F标准
    - 焊接热稳定性:MIL-STD-202 Method 210B,无物理损伤

    产品特点和优势


    Duplex Plated Bergstik® II Headers 的主要特点包括:
    - 双镀层设计:显著提升了产品的耐腐蚀性和使用寿命。
    - 多功能连接:适用于多种配置(垂直、直角等),满足多样化需求。
    - 高可靠性和耐用性:经过严格的环境和机械测试,确保在极端条件下稳定工作。
    - 符合环保要求:产品符合欧盟RoHS指令,无铅化设计有助于环境保护。
    这些特点使其在高要求的应用环境中具有明显的优势,特别是在那些需要高可靠性和严苛环境适应性的场合。

    应用案例和使用建议


    Duplex Plated Bergstik® II Headers 在多个领域有广泛应用。例如,在汽车电子中,它们可以用于发动机控制单元与传感器之间的连接;在电信设备中,它们可用于板对板连接以实现数据传输。对于用户而言,建议在选择产品时考虑具体的应用场景,如预期工作温度范围、机械负荷等因素,并参照制造商提供的技术文档进行安装和维护。

    兼容性和支持


    Duplex Plated Bergstik® II Headers 可与FCI的Mini PV®终端或其他兼容接头一起使用,适用于0.025英寸的引脚和0.100英寸的中心间距。厂商提供全面的技术支持和维护服务,包括定期的产品升级和技术咨询,以确保客户获得最佳的使用体验。

    常见问题与解决方案


    以下是部分常见的问题及对应的解决方案:
    - 问题1:产品表面出现腐蚀现象
    - 解决方案:检查存储环境是否符合要求(温度、湿度等)。如果发现存储不当,可采取改善存储条件或重新包装。

    - 问题2:产品焊接后连接不稳定
    - 解决方案:确保焊接过程严格按照规范操作,检查是否有焊接不良的情况。必要时可寻求专业技术人员的帮助。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 是一款高可靠性、多功能的连接器产品。它的双镀层设计、卓越的电气和机械性能,使其在恶劣环境中依然能够提供稳定的连接。因此,我们强烈推荐这款产品给需要高可靠性和多样化的连接解决方案的用户。无论是电信、数据处理还是汽车电子领域,它都是理想的选择。

77315-801-09LF参数

参数
针脚数 9pin
间距-配接 2.54mm
排数 1
排距 -
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 380nm
额定电流 3A
防护等级 -
长*宽*高 22.86mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77315-801-09LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77315-801-09LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77315-801-09LF 77315-801-09LF数据手册

77315-801-09LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
