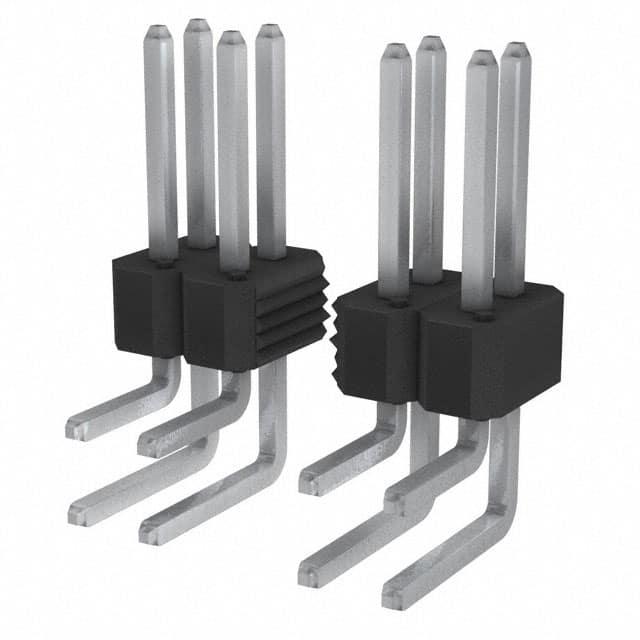

77317-412-58LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 58pin 3A 2μm 锡 黑色 通孔安装
供应商型号: N-77317-412-58LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-412-58LF

77317-412-58LF概述


    产品简介


    产品名称:Duplex Plated Bergstik® II Headers
    产品类型:电子连接器
    主要功能:提供板对板、板对线缆、板对离散线和板对柔性互连的多种连接方式。
    应用领域:广泛应用于通信设备、汽车电子、工业自动化等领域,用于实现各种类型的电路连接。

    技术参数


    - 电气特性:
    - 绝缘电阻:不小于5,000兆欧(测试电压为500V DC)
    - 耐压强度:无击穿现象,泄漏电流不大于1毫安(测试电压为1500V)
    - 电流承载能力:3安培
    - 工作温度范围:-65°C至+130°C
    - 机械特性:
    - 针保持力:轴向载荷不小于2.0磅
    - 环境条件:
    - 热冲击:温度范围-55°C至+105°C(尼龙);-65°C至+130°C(PCT、PPS&LCP)
    - 恒定湿度:温度40°C,相对湿度95%,持续时间96小时
    - 高温寿命:105°C(尼龙),130°C(PCT、PPS&LCP),持续时间315小时

    产品特点和优势


    - 高可靠性:通过了多项严格的电气和机械测试,确保了连接器在极端环境下的稳定性和可靠性。
    - 多样的互连方式:支持多种互连配置,如垂直和直角安装,适用于不同的设计需求。
    - 环保材料:符合欧盟RoHS标准,采用环保材料,满足环保要求。
    - 优良的焊接性能:出色的可焊性,方便安装和维修。

    应用案例和使用建议


    - 应用场景:
    - 通信设备中的板对板连接
    - 汽车电子系统中的线缆连接
    - 工业控制系统的信号传输
    - 使用建议:
    - 在安装过程中要确保连接器完全插入,以保证良好的电接触。
    - 定期检查连接器的焊接点和连接部位,确保长期稳定运行。
    - 使用合适的焊接温度(峰值温度245°C ± 5°C,或者对于无铅选项为260°C ± 5°C),以避免损坏连接器。

    兼容性和支持


    - 兼容性:该产品可以与FCI的Mini PV终端或其他0.025英寸插针兼容的插座配合使用。
    - 支持:提供详尽的技术文档和专业售后服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    - 问题:连接器焊接后出现断裂。
    - 解决办法:检查焊接温度和焊接工艺是否符合要求,调整焊接参数。
    - 问题:连接器无法正常工作。
    - 解决办法:检查连接器是否正确安装,并确保各接触点清洁无污物。

    总结和推荐


    总结:Duplex Plated Bergstik® II Headers以其高可靠性、多样化互连方式和环保材料而著称,适合多种应用场合,特别是那些需要在极端环境下稳定工作的设备。
    推荐:对于需要高可靠性和多功能性的应用,强烈推荐使用该产品。完善的文档和技术支持也使得这款连接器成为市场上极具竞争力的选择。

77317-412-58LF参数

参数
防护等级 -
针脚数 58pin
间距-配接 2.54mm
颜色 黑色
排数 2
额定电流 3A
触头镀层厚度 - 配接 2μm
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

77317-412-58LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-412-58LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-412-58LF 77317-412-58LF数据手册

77317-412-58LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
