95293-801-17LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 17pin 3A 380nm 金 黑色 贴片安装
供应商型号: Q-95293-801-17LF
供应商: 期货订购
标准整包数: 200

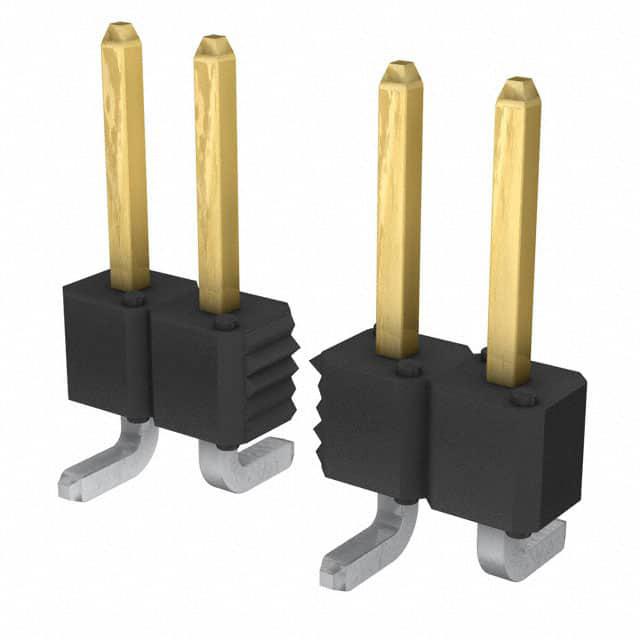

AMPHENOL 矩形连接器 - 针座 - 公插针 95293-801-17LF

95293-801-17LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers是一种双镀层连接器,适用于各种板对板、板对电缆、板对离散线及板对柔性互连应用。这种连接器具备垂直配置和直角配置两种设计,可在多种电路设计中实现可靠连接。主要应用于需要高度可靠性、稳定性和环境适应性的电子设备中。

    技术参数


    - 电气特性
    - 绝缘电阻:不小于5,000兆欧(使用MIL-STD-202,方法302测量)
    - 耐电压:无电弧放电、绝缘击穿或漏电流超过1毫安(使用MIL-STD-1344,方法3001.1测量)
    - 额定电流:3安培
    - 工作温度范围:-65°C 至 +130°C
    - 机械特性
    - 轴向载荷:单个针脚承受2.0磅的轴向载荷时不会从绝缘体中脱落(参考MIL-STD-1344A,方法2007.1)
    - 环境条件
    - 热冲击:-55°C至+105°C(尼龙);-65°C至+130°C(PCT、PPS&LCP)
    - 恒湿状态:温度40°C,相对湿度95%,持续96小时
    - 高温寿命:温度为105°C(尼龙)或130°C(PCT、PPS&LCP),持续315小时
    - 防焊锡热:无物理损伤证据
    - 环境友好
    - 无铅

    产品特点和优势


    1. 双镀层设计:采用磷青铜材料和金镍镀层,确保连接器具有高导电性和良好的接触稳定性。
    2. 多功能性:可实现垂直和直角两种配置,适应不同应用场景。
    3. 耐高温和湿度:能够在极端环境中保持稳定的电气性能。
    4. 高可靠性:经过严格的测试和质量保证流程,确保长期使用中的可靠性和一致性。

    应用案例和使用建议


    应用案例
    - 在工业控制设备中作为关键连接部件。
    - 在汽车电子系统中用于信号传输和电源连接。
    使用建议
    - 在高温环境下使用时,注意定期检查连接器的状态,确保没有过热或老化现象。
    - 使用合适的工具进行插拔操作,避免因暴力操作导致针脚损坏。

    兼容性和支持


    兼容性
    - 可以与FCI的Mini PV终端或其他兼容接头(0.025英寸引脚,中心间距为0.100英寸)配合使用。
    - 该产品支持无铅工艺。
    支持
    - FCI提供全面的技术支持和售后服务,包括产品规格文档、测试报告以及样品获取服务。

    常见问题与解决方案


    - Q:连接器在高温环境下的性能如何?
    - A:该产品已通过严格的高温和湿度测试,可以承受最高130°C的工作温度,确保在高温环境下依然能保持可靠的性能。

    - Q:连接器能否用于汽车电子系统中?
    - A:是的,该连接器已通过相关标准测试,能够满足汽车电子系统中的严苛要求,如耐振动、耐冲击等。

    总结和推荐


    综合评估
    Duplex Plated Bergstik® II Headers 是一款高性能的连接器,特别适合需要高度可靠性、稳定性和环境适应性的应用场景。其独特的双镀层设计、多功能配置和广泛的温度适用范围使其在市场上具有很强的竞争优势。
    推荐
    综上所述,我们强烈推荐Duplex Plated Bergstik® II Headers用于工业控制设备和汽车电子系统中。如果您需要一种既可靠又灵活的连接解决方案,这款产品将是您的理想选择。

95293-801-17LF参数

参数
针脚数 17pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 380nm
排数 1
触头镀层 - 配接
额定电流 3A
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95293-801-17LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-801-17LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-801-17LF 95293-801-17LF数据手册

95293-801-17LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ ¥ 6.182
800+ ¥ 6.182
库存: 6000
起订量: 600 增量: 200
交货地:
最小起订量为:600
合计: ¥ 3709.2
