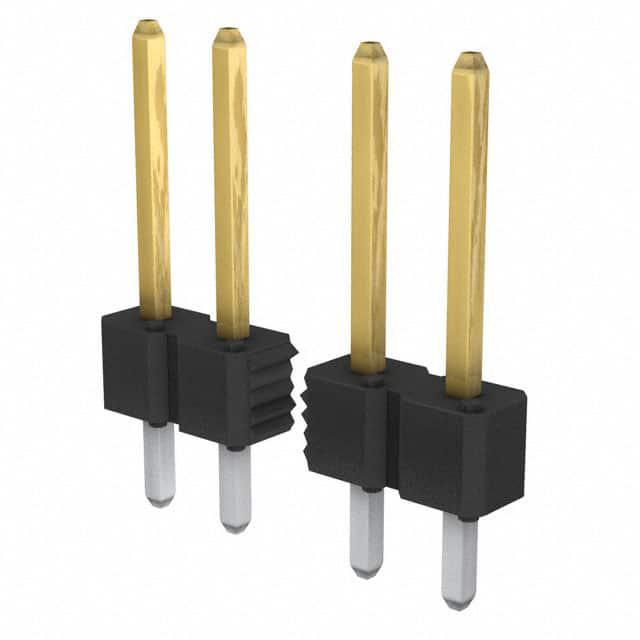

77311-846-20LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 20pin 3A 380nm 金 黑色 通孔安装 50.8mm(长度)
供应商型号: Q-77311-846-20LF
供应商: 期货订购
标准整包数: 200
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-846-20LF

77311-846-20LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一款高性能电子连接器,广泛应用于板对板、板对电缆、板对离散线缆及板对柔性连接等多种场景。这类连接器提供了垂直与直角两种结构设计,支持一排、两排甚至三排配置,能够满足复杂电路板设计的需求。主要功能在于提供可靠的电连接和物理支撑,适用于工业控制、通信设备、医疗仪器、航空航天等领域。

    技术参数


    | 参数类别 | 具体指标 |

    | 材料组成 | - 针脚:磷青铜合金(UNS C51000),符合 ASTM B-159 标准 |
    - 绝缘体:高温树脂,UL-94-V0 阻燃等级 |
    | 镀层处理 | - 针脚尾部:60/40 锡铅焊锡(100μ" 厚度)或纯锡(100-150μ") |
    - 接触区域:金镀层(50μ" 镍底层,厚度符合 MIL-G-45204) |
    | 机械性能 | - 插针保持力:≥2磅(0.2英寸/分钟速率) |
    | 电气特性 | - 绝缘电阻:≥5000兆欧(500V 直流,2分钟测试时间) |
    - 耐压强度:1500V(DC、AC,60Hz,60秒) |
    - 最大电流:3安培 |
    | 工作温度范围 | -40°C 至 +130°C |
    | 热冲击测试 | 温度范围:-55°C 至 +105°C(尼龙绝缘);-65°C 至 +130°C(其他材料) |
    测试循环:25次 |
    | 湿热测试 | 温度:+40°C,相对湿度:95%,持续时间:96小时 |

    产品特点和优势


    Duplex Plated Bergstik® II Headers 的关键优势包括:
    1. 优异的耐久性和可靠性:通过严格的测试认证,确保产品在恶劣环境下的稳定运行。
    2. 多样化设计:支持多种配置和连接方式,适应不同场景需求。
    3. 环保合规:完全符合欧盟 RoHS 指令,无铅化设计,更环保。
    4. 高精度制造工艺:采用优质磷青铜材料及先进的镀层技术,保证连接性能和使用寿命。
    这些特点使其成为工业和消费电子领域的理想选择,特别是在需要高密度、高可靠性的连接场合。

    应用案例和使用建议


    应用案例:
    1. 工业自动化设备:用于电机控制器和传感器间的信号传输。
    2. 通信设备:作为板间信号接口,支持高速数据交换。
    3. 医疗设备:在复杂的多层电路板中实现精准的电气连接。
    使用建议:
    - 在高温环境下,优先选择适合极端条件的绝缘材料。
    - 为避免接触不良,需定期检查插针与插座的清洁状况。
    - 根据实际应用场景选择合适的针数配置,避免资源浪费。

    兼容性和支持


    此系列产品与其他兼容的 FCI 连接器及终端完美适配,支持标准的焊接和回流焊工艺。此外,厂商提供详尽的技术文档和售后支持,帮助客户快速解决问题并优化系统性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针容易松动 | 确保安装时插针完全插入且受力均匀 |
    | 连接后出现信号干扰 | 检查连接器与电缆阻抗匹配是否正确 |
    | 回流焊过程中出现外观变形 | 调整焊接曲线以符合 IPC/JEDEC J-STD-020C 标准要求 |

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 在性能、耐用性和灵活性方面表现出色,是一款高度可靠的产品。它非常适合需要高密度、高可靠性连接的应用场景。对于寻求高品质连接解决方案的企业和个人,我们强烈推荐这款产品。

77311-846-20LF参数

参数
触头镀层厚度 - 配接 380nm
额定电流 3A
针脚数 20pin
间距-配接 2.54mm
类型 Header,Push-Pull
防护等级 -
颜色 黑色
触头镀层 - 配接
排数 1
长*宽*高 50.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

77311-846-20LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-846-20LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-846-20LF 77311-846-20LF数据手册

77311-846-20LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
