首页  >  产品百科  >  77317-404-30LF

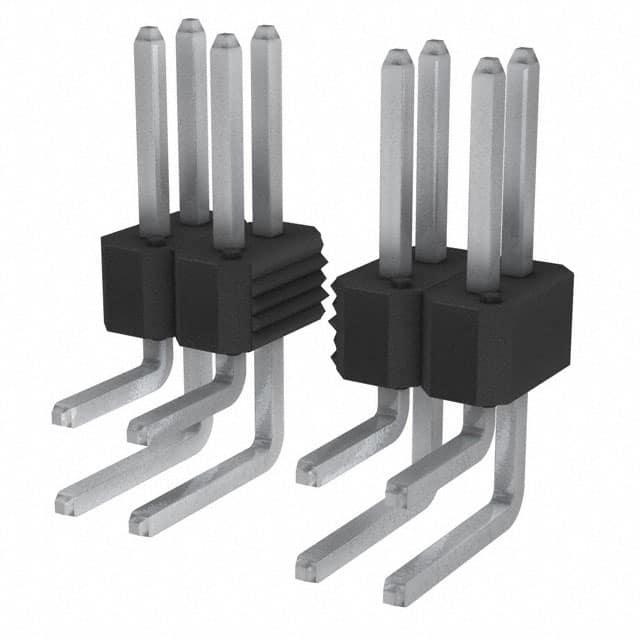

77317-404-30LF

厂牌: AMPHENOL
产品描述: 30pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77317-404-30LF
供应商: 期货订购
标准整包数: 200
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-404-30LF

77317-404-30LF概述


    产品简介


    产品名称: Duplex Plated Bergstik® II Headers
    产品类型: 连接器
    主要功能: 提供板对板、板对线缆、板对离散线缆以及板对柔性连接的接口能力。
    应用领域: 主要应用于通信设备、消费电子、工业控制等领域,广泛支持电子设备间的高效互联。

    技术参数


    以下为Duplex Plated Bergstik® II Headers的主要技术规格和性能参数:
    | 参数项 | 规格或数值 |

    | 插针材料 | 磷青铜合金(UNS C51000) |
    | 绝缘体材质 | 高温树脂,UL-94-V0阻燃等级 |
    | 接触区域镀层 | 金(MIL-G-45204, Type II) |
    | 焊尾镀层厚度 | ≥100μ"(锡铅)或纯锡(无铅) |
    | 电流额定值 | 3安培 |
    | 工作温度范围 | -65°C至+130°C |
    | 绝缘电阻 | ≥5000兆欧姆 |
    | 耐压值 | 1500V(AC/DC,60Hz) |
    | 焊接热抗力测试 | 符合MIL-STD-202方法210B |

    产品特点和优势


    1. 双重电镀工艺:独特的双镀层设计确保了出色的导电性和耐用性,适合高可靠性需求的应用场合。
    2. 多配置选择:提供一排、两排及三排垂直方向配置和直角方向配置选项,灵活满足不同布局需求。
    3. 无铅环保:完全符合欧盟RoHS标准,适用于绿色制造需求。
    4. 卓越的机械强度:单个插针可承受至少2磅轴向负载,且具备优异的抗氧化和抗腐蚀性能。
    5. 广泛的适用性:兼容FCI的Mini PV终端或其他0.025"针脚兼容插座,适用多种电子系统集成场景。

    应用案例和使用建议


    应用案例:
    - 在通信基站中用于主控板与扩展板之间的连接。
    - 消费类电子设备如平板电脑主板上的信号传输。
    - 工业自动化设备中实现复杂线路间的高速数据交换。
    使用建议:
    - 在设计时需根据具体应用场景选择合适的行数和间距组合。
    - 确保连接器周围环境干燥且无强腐蚀性物质,以延长使用寿命。
    - 在大批量生产前进行严格的电气与机械检测,保证一致性。

    兼容性和支持


    该产品能够与其他基于0.100英寸中心线的0.025英寸针脚尺寸的产品兼容。制造商FCI提供全面的技术支持服务,包括样品获取、定制化开发以及长期维护保障。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针容易松动 | 检查是否按照规范完成装配;适当增加固定夹具。 |
    | 插拔次数不足即出现接触不良 | 检查接触区域是否有污垢积累,清洁后重新组装。 |
    | 焊接过程中出现开裂 | 调整焊接温度和时间,参照IR回流曲线执行。 |

    总结和推荐


    Duplex Plated Bergstik® II Headers凭借其双镀层结构、高可靠性及多样化的配置选择,在多个行业中展现出了强大的竞争力。它不仅满足了现代电子设备对高性能连接的需求,还体现了绿色环保的设计理念。因此,对于需要高度可靠性和灵活性的应用场景,我们强烈推荐此款产品。

    注释:以上信息基于提供的PDF内容整理,具体应用时请参考制造商提供的详细技术文档。

77317-404-30LF参数

参数
针脚数 30pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
额定电流 3A
颜色 黑色
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 2μm
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77317-404-30LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-404-30LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-404-30LF 77317-404-30LF数据手册

77317-404-30LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
