首页  >  产品百科  >  901-9610-1SF

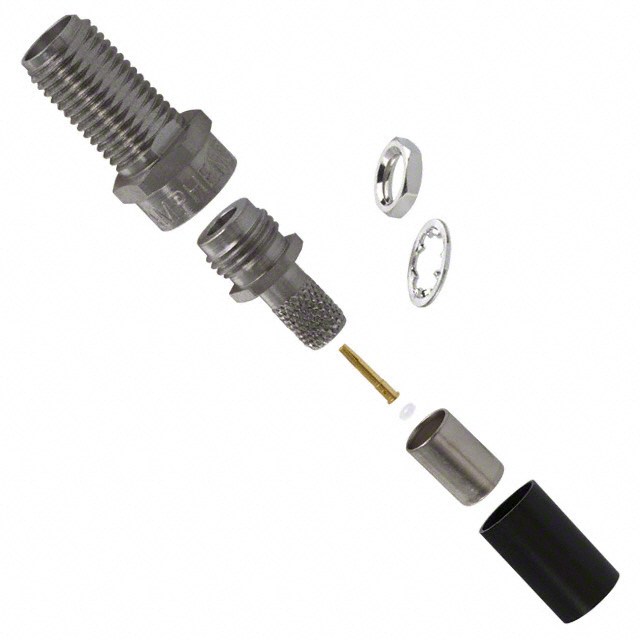

901-9610-1SF

厂牌: AMPHENOL
产品描述: Female Socket,Jack,Threaded 钝化 贴片安装,隔板安装,面板安装 38.1mm(长度)
供应商型号: 901-9610-1SF
供应商: Master
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 901-9610-1SF

901-9610-1SF概述

    SMA 连接器电缆组装指南及技术手册

    1. 产品简介


    本技术手册提供了Amphenol公司的SMA插头和插座连接器用于柔性电缆组装的具体步骤和规格。SMA连接器广泛应用于各种高频通信系统,如无线通信、航空航天和医疗设备等。这些连接器以其高可靠性和出色的信号传输性能而著称。

    2. 技术参数


    以下为SMA连接器用于不同型号柔性电缆的技术参数:
    | 型号 | a (英寸) | b (英寸) | c (英寸) | 外套管工具 | 宅腔 |
    |
    | 901-9601-1SF | 0.620 (15.7) | 0.350 (8.9) | 0.120 (3.0) | 0.213 (5.4) | 227-1221-11 (A) |
    | 901-9601-3 | 0.620 (15.7) | 0.350 (8.9) | 0.120 (3.0) | 0.128 (3.3) | 227-1221-03 (A) |
    | 901-9601-3SF | 0.620 (15.7) | 0.350 (8.9) | 0.120 (3.0) | 0.128 (3.3) | 227-1221-03 (A) |
    | 901-9602-1, -1SF | 0.610 (15.5) | 0.340 (8.6) | 0.110 (2.8) | 0.213 (5.4) | 227-1221-11 (A) |
    | 901-9602-3, -3SF | 0.610 (15.5) | 0.340 (8.6) | 0.110 (2.8) | 0.128 (3.3) | 227-1221-03 (A) |
    | 901-9602-12SF | 0.610 (15.5) | 0.340 (8.6) | 0.110 (2.8) | 0.128 (3.3) | 227-1221-03 (A) |
    | 901-9610-1SF | 0.610 (15.5) | 0.340 (8.6) | 0.110 (2.8) | 0.213 (5.4) | 227-1221-11 (A) |
    | 901-9610-3, -3SF | 0.610 (15.5) | 0.340 (8.6) | 0.110 (2.8) | 0.128 (3.3) | 227-1221-03 (A) |
    | 901-9610-12SF | 0.610 (15.5) | 0.340 (8.6) | 0.110 (2.8) | 0.151 (3.8) | 227-1221-37 (B) |
    | 901-10015 | 4.93 (12.5) | - | 0.043 (2.4) | 0.255 (6.5) | 227-1221-59 (A) |

    3. 产品特点和优势


    SMA连接器具有以下特点和优势:
    - 可靠的电气性能:提供卓越的信号传输质量和稳定性。
    - 高机械强度:设计坚固,耐久性强,适用于恶劣环境。
    - 广泛的适用性:支持多种电缆类型,适用于各种应用场景。

    4. 应用案例和使用建议


    应用案例:
    SMA连接器常用于无线通信系统中,例如在雷达、卫星通信和基站天线等领域。
    使用建议:
    - 在组装过程中要确保所有切割都是干净且垂直的,避免损坏导体和绝缘层。
    - 锡焊中心导体时,控制好焊接温度以防止电缆内部绝缘材料膨胀。

    5. 兼容性和支持


    - 兼容性:SMA连接器可以与其他标准SMA插头和插座进行互换,保证良好的兼容性。
    - 支持:Amphenol公司提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导体受损 | 检查并重新进行切割,确保切割垂直无损伤。 |
    | 绝缘层受损 | 更换受损部分,确保所有操作安全进行。 |
    | 焊接不良 | 重新进行锡焊,注意控制焊接温度。 |

    7. 总结和推荐


    总结:
    SMA连接器凭借其卓越的电气性能和可靠的机械结构,在高频通信系统中表现出色。它不仅满足了严格的行业标准,还具备广泛的适用性和优越的兼容性。
    推荐:
    鉴于SMA连接器的强大功能和广泛应用前景,我们强烈推荐使用这款产品。无论是开发新产品还是替换现有设备,SMA连接器都是一个值得信赖的选择。

901-9610-1SF参数

参数
类型 Female Socket,Jack,Threaded
颜色 -
基体镀层 钝化
配件类型 -
长*宽*高 38.1mm(长度)
安装方式 贴片安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

901-9610-1SF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-9610-1SF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 901-9610-1SF 901-9610-1SF数据手册

901-9610-1SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.9765 ¥ 380.951
5+ $ 41.2238 ¥ 342.7589
10+ $ 39.7523 ¥ 330.524
25+ $ 36.8032 ¥ 305.8415
50+ $ 33.6334 ¥ 275.4241
100+ $ 31.8188 ¥ 260.5643
250+ $ 31.8188 ¥ 260.5643
库存: 96
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 380.95
