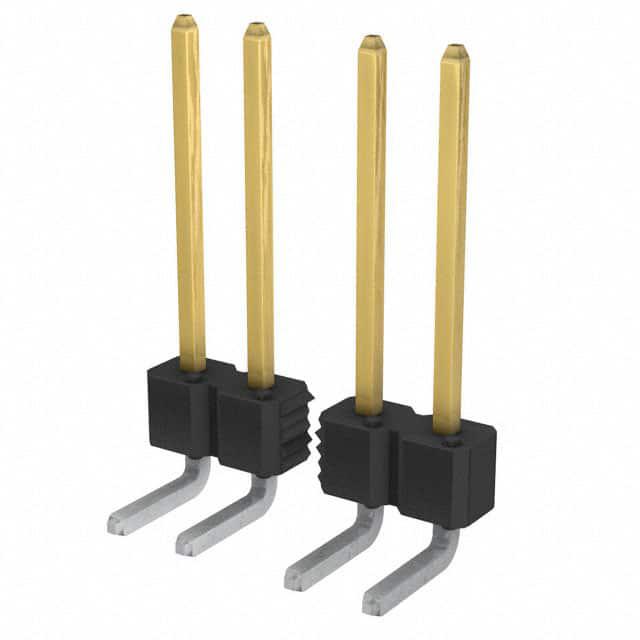

77315-122-16LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 16pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77315-122-16LF
供应商: 期货订购
标准整包数: 200
AMPHENOL 矩形连接器 - 针座 - 公插针 77315-122-16LF

77315-122-16LF概述


    产品简介


    产品名称:Duplex Plated Bergstik® II Headers(镀双层金属的Bergstik® II连接器)
    产品类型:这是一种板对板、板对线、板对柔性电路的连接器,支持垂直和直角两种安装方式。
    主要功能:提供稳定的电气连接,适用于高可靠性要求的应用场景。产品具有较强的抗热震、湿度和焊接热冲击的能力,且符合RoHS标准。
    应用领域:广泛应用于通信、汽车电子、工业控制等领域,适合需要高频信号传输和高可靠性的场合。

    技术参数


    - 材质:
    - 针脚:磷青铜合金UNS C51000,符合ASTM B-159标准
    - 绝缘体:阻燃材料,UL-94-V0等级
    - 表面处理:
    - 针脚尾部:100 µ" 纯锡或100-150 µ" 镀金(RoHS选项)
    - 接触面:50 µ" 镀镍,然后镀金(符合MIL-G-45204标准)
    - 其他区域:50 µ" 镀镍
    - 电气特性:
    - 绝缘电阻:不小于5,000兆欧姆(测试电压为500V DC)
    - 耐压强度:1500V(DC、AC 60Hz)
    - 电流额定值:3安培
    - 工作温度范围:-65°C 至 +130°C
    - 机械特性:
    - 针脚保持力:最小2磅(在绝缘体上无滑移)
    - 环境条件:
    - 温度循环:-55°C至+105°C(尼龙)或-65°C至+130°C(PCT, PPS, LCP)
    - 湿度测试:相对湿度95%,温度+40°C
    - 高温寿命:105°C(尼龙)或130°C(PCT, PPS, LCP),持续315小时
    - 焊接耐热:符合MIL-STD-202方法210B
    - 表面贴装(回流焊):245±5°C

    产品特点和优势


    - 镀双层金属:针脚采用镀镍和镀金处理,提高了耐磨性和电气接触可靠性。
    - 多样的连接配置:支持垂直一、二、三排和直角一、二排连接方式。
    - 符合RoHS标准:环保设计,适用于各种高可靠性应用。
    - 卓越的耐热性和耐湿性:通过严格的环境测试验证,确保产品在恶劣条件下也能正常工作。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车电子控制单元、通信基站、工业控制系统等需要高可靠性连接的地方。
    - 使用建议:建议在使用前进行详细的热应力测试,以确保连接器能在极端环境下稳定工作。同时,确保正确的焊接温度和时间,避免因焊接不当导致连接器失效。

    兼容性和支持


    - 兼容性:与FCI Mini PV终端或其他0.025"针兼容的插座兼容,支持垂直和直角连接。
    - 技术支持:制造商提供全面的质量保证计划和售后服务,包括定期校准测试设备和严格的样品检验程序。

    常见问题与解决方案


    - 问题1:连接器在高温下出现短路。
    - 解决方案:确认连接器符合高温使用寿命的要求,检查焊点质量,确保焊接工艺符合规范。

    - 问题2:连接器接触不良。
    - 解决方案:检查针脚的镀层质量和插入力,确保正确安装和固定。

    总结和推荐


    总结:Duplex Plated Bergstik® II Headers是一款高性能的板对板连接器,具有出色的电气特性和机械稳定性。它的多排配置和广泛的适用温度范围使其成为高可靠性应用场景的理想选择。
    推荐:强烈推荐使用此款连接器,特别是对于那些需要在极端环境下工作的系统。无论是用于汽车、工业还是通信领域,这款连接器都能提供可靠的表现和卓越的性能。

77315-122-16LF参数

参数
类型 Breakaway,Header,Push-Pull
针脚数 16pin
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
颜色 黑色
排数 1
额定电流 3A
触头镀层 - 配接
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 袋装
