77311-101-30LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 30pin 3A 760nm 金 黑色 通孔安装 76.2mm(长度)
供应商型号: Q-77311-101-30LF
供应商: 期货订购
标准整包数: 100
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-101-30LF

77311-101-30LF概述


    产品简介

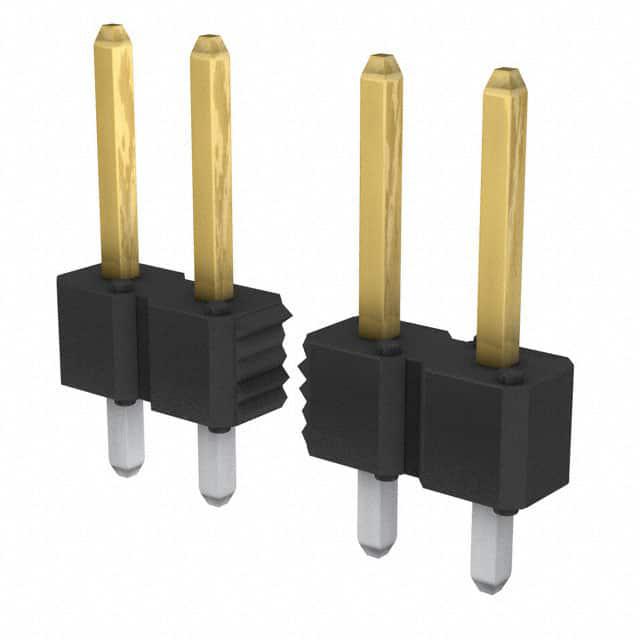

    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种高性能连接器,用于实现板对板、板对电缆、板对离散线以及板对柔性互连的能力。这些连接器提供垂直单行、双行或三行配置以及直角单行和双行配置的解决方案。其主要功能在于其可靠的插拔性能和多功能的应用领域,适用于各种电子设备中的信号传输和电源分配。

    技术参数


    - 材料:针脚采用符合ASTM B-159标准的磷青铜合金UNS C51000制成。
    - 绝缘体:高耐热树脂,UL-94-V0级阻燃等级。
    - 镀层:
    - 针脚末端:电镀纯锡(铅自由选项)厚度为100-150µ” 或锡铅合金(60/40比例)厚度为100 µ”。
    - 接触区域:电镀金(厚度按图纸要求),下层为电镀镍(厚度为50µ”)。
    - 其他区域:电镀镍(厚度为50µ”)。
    - 电气特性:
    - 绝缘电阻:≥ 5,000兆欧姆(500V DC)。
    - 耐电压:无闪络、绝缘击穿或漏电流(> 1毫安)(测试电压1500V)。
    - 额定电流:3安培。
    - 工作温度范围:-65°C 至 +130°C。
    - 机械特性:轴向载荷不小于2.0磅。
    - 环境条件:通过热冲击、稳态湿度、高温寿命等环境测试。
    - 认证:符合欧盟RoHS指令,即无铅化要求。

    产品特点和优势


    - 高可靠性:材料选择和工艺设计确保其长期稳定的电气性能。
    - 宽温范围:可在极端温度环境下正常工作,适合各种恶劣环境。
    - 兼容性强:支持与Mini PV终端或0.025英寸兼容的其他插孔配合使用。
    - 无铅化:满足环保要求,减少有害物质的排放。
    - 多样化配置:提供多种安装方式,以适应不同应用场景的需求。

    应用案例和使用建议


    - 应用场景:适用于板对板、板对电缆、板对离散线以及板对柔性互连。在通讯设备、工业控制、医疗设备等领域有广泛应用。
    - 使用建议:由于其宽广的工作温度范围和良好的电气特性,建议在需要高可靠性且需耐受极端环境的应用场合优先考虑。同时,安装时应注意保证正确的焊接工艺,避免因操作不当导致的电气故障。

    兼容性和支持


    - 兼容性:与FCI的Mini PV终端或其他0.025英寸兼容的插孔配对使用,确保良好的电气接触。
    - 支持服务:由FCI提供全面的技术支持和售后服务,确保客户可以快速获得帮助并解决问题。

    常见问题与解决方案


    - 问题一:连接器插入力过大。
    - 解决方法:检查针脚是否有变形或损坏,确认是否安装正确。必要时更换新的连接器。
    - 问题二:连接器接触不良。
    - 解决方法:检查接触面是否清洁,重新焊接以确保良好的电气连接。
    - 问题三:连接器无法拔出。
    - 解决方法:轻柔拔出,并检查是否存在过紧的情况。如果仍存在问题,可能需要专业的维修服务。

    总结和推荐


    Duplex Plated Bergstik® II Headers凭借其卓越的电气性能、宽广的工作温度范围和良好的机械稳定性,在多个应用领域中展现出色的表现。它的无铅化设计也使其成为追求环保和可持续发展的理想选择。因此,我强烈推荐这一产品给寻求高质量、高可靠性的连接器解决方案的专业用户。

77311-101-30LF参数

参数
针脚数 30pin
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
防护等级 -
额定电流 3A
排数 1
间距-配接 2.54mm
长*宽*高 76.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

77311-101-30LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-101-30LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-101-30LF 77311-101-30LF数据手册

77311-101-30LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
