67996-308H

厂牌: AMPHENOL
产品描述: 8pin 2.54mm 2 2.54mm Header,Push-Pull 3A 1.27μm 金 黑色 通孔安装
供应商型号: Q-67996-308H
供应商: 期货订购
标准整包数: 400

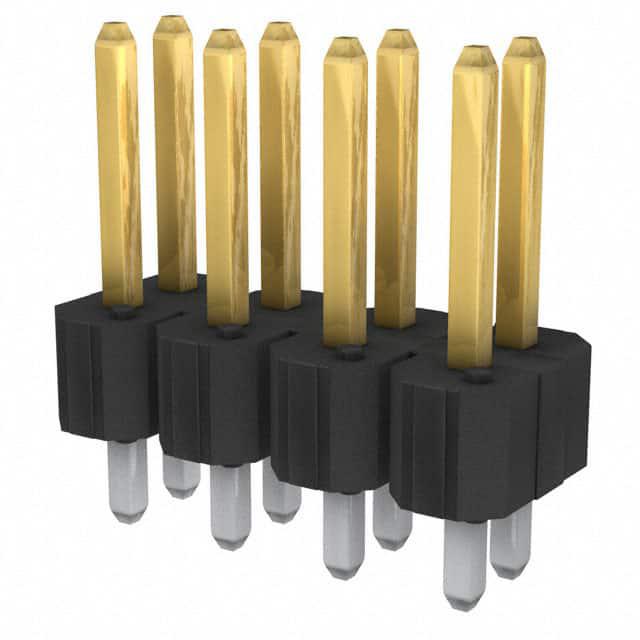

AMPHENOL 矩形连接器 - 针座 - 公插针 67996-308H

67996-308H概述


    产品简介


    Bergstik® /Bergstrip™ Headers
    Bergstik® /Bergstrip™ Headers是专为低功率应用设计的连接器组件,适用于焊接在印刷电路板上的直角或垂直插拔连接。该产品主要提供接头的插针部分,需要配合任何0.025英寸正方形的插座来完成连接。Bergstik® /Bergstrip™ Headers符合RoHS要求,且广泛应用于各种电子设备,如计算机、通信设备、工业控制设备等领域。

    技术参数


    - 电流等级:5A
    - 电压等级:110V
    - 工作温度范围:
    - 尼龙材料:-65°C 至 105°C
    - PCT, PPS & LCP材料:-65°C 至 130°C
    - 绝缘电阻:≥5000兆欧姆(在1分钟内施加500伏直流电)
    - 介电强度:在-65°C至130°C范围内无击穿、无弧光、无异常漏电流(<1毫安)
    - 接触保留力:插入式接触2.0磅,后置式接触5.0磅
    - 热冲击测试:无裂纹、无老化现象,绝缘电阻保持在750伏AC

    产品特点和优势


    Bergstik® /Bergstrip™ Headers具有以下特点和优势:
    1. 高性能材料:采用磷青铜合金(Phosphor Bronze)和玻璃填充尼龙材料,确保在高低温环境下依然保持稳定的电气性能。
    2. 广泛的适用范围:可用于多种印刷电路板,包括0.040英寸直径的孔洞,适用于直角和垂直插拔连接。
    3. 多功能配置:提供直线和角度两种安装方式,可满足不同应用场景的需求。
    4. 高可靠性:经过严格的电气和机械测试,确保在各种工作条件下的稳定性和长寿命。
    5. 环保设计:所有塑料材料均通过UL-94标准认证,达到V-0阻燃等级,符合RoHS标准,绿色环保。

    应用案例和使用建议


    应用案例:
    1. 计算机内部连接:用于主板与扩展卡之间的连接,如PCI-E插槽。
    2. 通信设备:适用于无线通信基站的内部布线连接。
    3. 工业控制系统:在自动化生产线中用于传感器与控制单元之间的信号传输。
    使用建议:
    - 在选择安装位置时,要避免高温、高湿和振动的环境,以保证连接器的长期稳定运行。
    - 安装过程中要遵循制造商提供的安装指南,确保焊接质量,防止虚焊和短路。
    - 建议定期检查连接器的状态,尤其是长时间运行后,注意是否有松动或氧化的现象。

    兼容性和支持


    Bergstik® /Bergstrip™ Headers具有广泛的兼容性,可以与多种标准插座配合使用。FCI公司提供全面的技术支持和售后服务,确保客户在购买和使用过程中的各种需求得到满足。

    常见问题与解决方案


    问题1:如何判断Bergstik® /Bergstrip™ Headers的电气连接是否正常?
    解决方案:使用万用表检测相邻两根引脚之间的绝缘电阻,如果测量值大于5000兆欧,则表示电气连接正常。另外,可以通过目视检查是否有明显的破损或锈蚀情况。
    问题2:在高温环境下,Bergstik® /Bergstrip™ Headers能否保持稳定性能?
    解决方案:产品通过了高低温测试,证明可以在-65°C到130°C的范围内保持稳定。实际使用中应尽量避免在极端高温环境下长期运行。

    总结和推荐


    综上所述,Bergstik® /Bergstrip™ Headers是一款性能优异、稳定可靠的电子元器件,适合在多种应用场景中使用。无论是计算机内部的高速数据传输,还是工业控制系统的信号传递,都能表现出色。强烈推荐在对稳定性要求较高的项目中使用此产品,相信它将为您带来可靠而高效的连接体验。

67996-308H参数

参数
针脚数 8pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 1.27μm
额定电流 3A
颜色 黑色
类型 Header,Push-Pull
触头镀层 - 配接
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

67996-308H厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

67996-308H数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 67996-308H 67996-308H数据手册

67996-308H封装设计

查看详情并下载
Symbol
Footprint
3D Model
