95278-401-42LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 42pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95278-401-42LF
供应商: 期货订购
标准整包数: 100

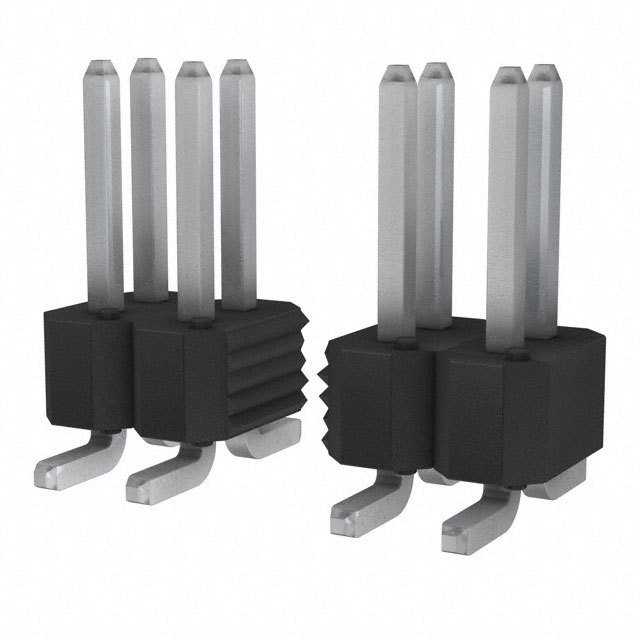

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-401-42LF

95278-401-42LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种多功能电子连接器,专为板到板、板到电缆、板到离散线和板到柔性互连的应用设计。这些连接器通过垂直和直角配置提供一排、两排或三排的互连能力,满足广泛的工业需求。由于其高效可靠的连接性能,这种连接器广泛应用于电信、计算机、医疗设备以及航空航天等多个领域。

    技术参数


    - 材料:针脚由UNS C51000磷青铜合金制成,符合ASTM B-159标准;绝缘体采用阻燃UL-94-V0级别的高温树脂。
    - 针脚镀层:针脚末端采用最低100微英寸(µ”)的锡铅镀层(60/40比例),或者100-150微英寸纯锡(无铅选项)。
    - 接触区镀层:接触区域采用50微英寸镍底涂层,表面镀金,厚度根据具体图纸要求而定。
    - 电气特性:绝缘电阻不小于5,000兆欧姆;耐电压测试达1500伏(AC或DC,60赫兹)。
    - 电流容量:最大电流承载能力为3安培。
    - 温度范围:操作温度范围为-65°C至+130°C。
    - 机械特性:针脚最小轴向载荷承受能力为2.0磅,施加速度为0.2英寸/分钟。
    - 环境条件:经过-55°C至+105°C的热冲击测试(尼龙材质)、相对湿度95%的稳态湿度测试等。

    产品特点和优势


    Duplex Plated Bergstik® II Headers 拥有多种显著的优势:
    - 高性能:高电流承载能力和优良的绝缘性能,确保连接稳定可靠。
    - 多用途:适用于不同配置的一排、两排或三排互连,满足多样化应用需求。
    - 环境适应性强:能够在极端温度和湿度条件下保持稳定的性能。
    - 耐用性强:经过严格的可靠性测试,确保长寿命和高可靠性。
    - 环保:符合欧盟RoHS指令,是无铅绿色环保的产品。

    应用案例和使用建议


    Duplex Plated Bergstik® II Headers 在各种工业环境中均有广泛应用,例如:
    - 电信系统:用于服务器和交换机之间的连接。
    - 计算机硬件:用于主板和扩展卡之间的接口。
    - 医疗设备:用于内部电路板间的连接。
    - 航空航天:用于恶劣环境下的关键连接。
    使用建议:
    - 在安装过程中确保连接器针脚对齐,避免偏斜或弯曲。
    - 遵循制造商提供的焊接指南,以确保最佳的电气连接性能。
    - 定期进行检查和维护,以保证长期可靠的工作状态。

    兼容性和支持


    Duplex Plated Bergstik® II Headers 可与FCI的Mini PV™终端或其他0.025英寸针脚兼容的插座配合使用。如果需要进一步的技术支持或售后维护服务,可联系FCI的客户服务团队。此外,供应商如Mouser Electronics提供了详细的产品目录和购买信息,确保客户可以轻松获取所需配件。

    常见问题与解决方案


    - 问题:针脚出现松动现象。
    - 解决方案:检查连接器的安装过程是否正确,确保针脚与插座完全匹配且紧固。
    - 问题:接触电阻过高。
    - 解决方案:清洁接触面,去除氧化层或污垢,重新焊接针脚。
    - 问题:耐电压测试未通过。
    - 解决方案:检查连接器的焊接质量和装配情况,确保没有短路或断路的情况发生。

    总结和推荐


    总体来看,Duplex Plated Bergstik® II Headers 是一款设计精良、性能卓越的电子连接器。其高可靠性、广泛的应用范围和良好的环境适应性使其成为市场上备受推崇的产品。对于需要高性能、高可靠性连接器的应用场合,我们强烈推荐选用这款产品。

95278-401-42LF参数

参数
触头镀层 - 配接
颜色 黑色
额定电流 3A
防护等级 -
排数 2
类型 Breakaway,Header,Push-Pull
针脚数 42pin
触头镀层厚度 - 配接 2μm
间距-配接 2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95278-401-42LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-401-42LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-401-42LF 95278-401-42LF数据手册
