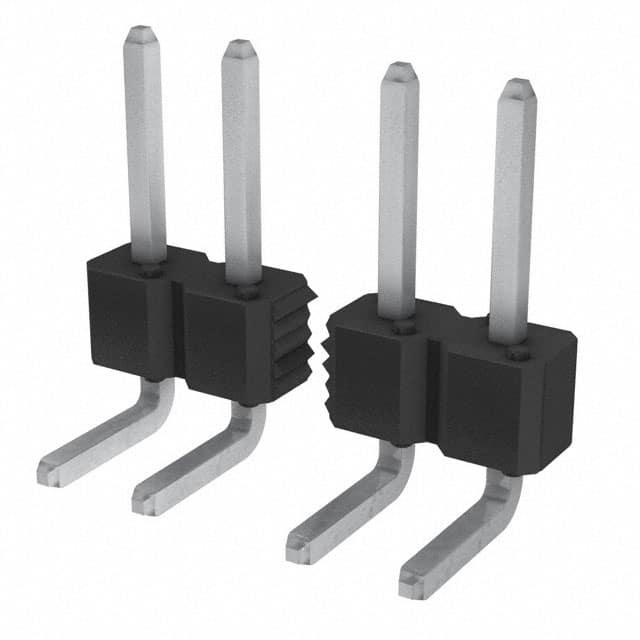

77315-401-18LF

厂牌: AMPHENOL
产品描述: 18pin 2.54mm 1 Breakaway,Header,Push-Pull 3A 2μm 锡 黑色 通孔安装 45.72mm(长度)
供应商型号: Q-77315-401-18LF
供应商: 期货订购
标准整包数: 200
AMPHENOL 矩形连接器 - 针座 - 公插针 77315-401-18LF

77315-401-18LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    产品类型:
    Duplex Plated Bergstik® II Headers 是一种适用于多种连接应用的高性能电子元器件,主要用于板到板、板到线缆、板到独立电线及板到柔性互连配置。
    主要功能:
    该产品通过与FCI的Mini PV终端或其他0.025英寸兼容插头配合使用,在垂直单行、双行或三行配置以及直角单行和双行配置下提供稳定的连接解决方案。
    应用领域:
    适用于多种电子设备,包括但不限于通信设备、计算机、工业控制系统等。

    技术参数


    - 材料构成:
    - 针脚(Pins):磷青铜合金 UNS C51000,符合ASTM B-159标准。
    - 绝缘体(Insulator):具有UL-94-V0阻燃等级的高温树脂。
    - 镀层:
    - 焊接尾部:60/40锡铅合金,厚度不小于100 µ”,或纯锡厚度为100-150 µ”(无铅选项)。
    - 接触区域:金镀层,厚度符合MIL-G-45204标准,镍基底厚度为50 µ”。
    - 其他区域:镍镀层,厚度为50 µ”。
    - 电气特性:
    - 绝缘电阻:不低于5,000兆欧姆(测试电压为500 V DC,持续时间2分钟)。
    - 耐压强度:1500 V(直流或交流,60 Hz),耐受时间60秒。
    - 电流承载能力:3安培。
    - 工作温度范围:-65°C 至 +130°C。
    - 机械特性:
    - 轴向负载承受能力:每个针脚可承受不小于2.0磅的轴向负载(加载速率为0.2英寸/分钟)。
    - 环境条件:
    - 温度冲击:-55°C 至 +105°C(尼龙),-65°C 至 +130°C(PCT, PPS&LCP)。
    - 恒湿测试:40°C,相对湿度95%,测试时间96小时。
    - 高温寿命:105°C(尼龙),130°C(PCT, PPS&LCP),测试时间315小时。
    - 焊接耐热性:无物理损伤证据。
    - 表面贴装回流焊接:峰值温度245±5°C,持续时间10秒(无铅峰值温度260±5°C)。

    产品特点和优势


    - 双重镀层: 这种设计提供了良好的导电性和可靠性,提高了产品的耐用性和长期稳定性。
    - 广泛的工作温度范围: 可以适应极端温度环境,确保在各种条件下都能稳定工作。
    - 多重认证: 符合多项国际标准,包括MIL-STD和UL认证,保证产品质量和可靠性。
    - 多种安装配置: 支持多种安装方式,包括垂直和直角安装,灵活适用于不同的应用场景。

    应用案例和使用建议


    应用案例:
    Duplex Plated Bergstik® II Headers 广泛应用于各种电子设备,如服务器、网络设备、通信基站等。这些连接器确保了系统之间的可靠信号传输,减少了信号损失和干扰。
    使用建议:
    1. 在安装时确保所有连接器的针脚都正确对齐,避免错位导致的信号传输不稳定。
    2. 使用适当的焊接技术和工具进行焊接,以防止焊接过程中产生的损伤。
    3. 在高温环境下使用时,建议在产品周围增加散热装置,以确保良好的散热效果。

    兼容性和支持


    该产品与FCI的Mini PV终端以及其他0.025英寸兼容插头完全兼容,可以灵活应用于多种不同类型的连接场景。FCI公司提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后信号传输不稳定 | 确保连接器的针脚对齐,检查是否有损坏或变形的针脚。 |
    | 长时间使用后出现接触不良 | 检查是否有氧化现象,清洁接触区域,必要时重新镀金处理。 |
    | 高温环境中使用出现故障 | 确保散热良好,考虑增加外部散热装置,避免高温环境下的过载使用。 |

    总结和推荐


    Duplex Plated Bergstik® II Headers 是一款高可靠性的电子连接器,具有出色的电气特性和广泛的适用范围。其独特的双重镀层和广泛的工作温度范围使其在多种复杂环境中表现出色。强烈推荐用于需要高度可靠连接的应用场景,特别是在通信设备、工业控制等领域。

77315-401-18LF参数

参数
针脚数 18pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
颜色 黑色
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 2μm
防护等级 -
额定电流 3A
长*宽*高 45.72mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77315-401-18LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
