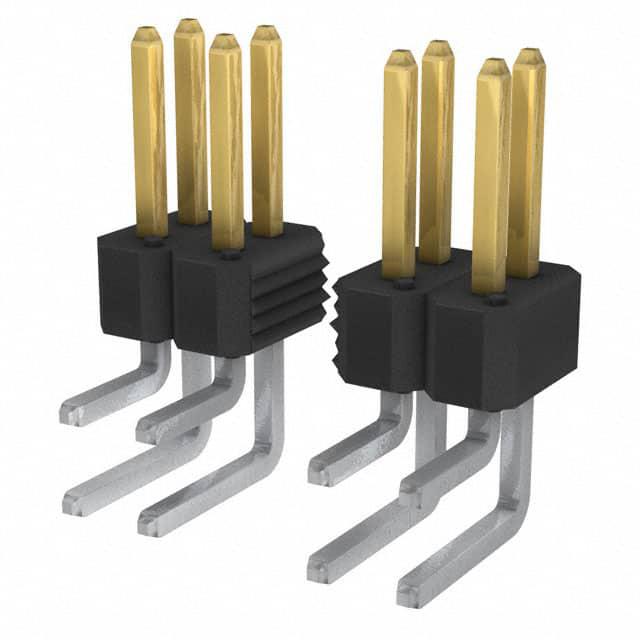

77317-101-16LF

厂牌: AMPHENOL
产品描述: 16pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77317-101-16LF
供应商: 期货订购
标准整包数: 500
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-101-16LF

77317-101-16LF概述

    Duplex Plated Bergstik® II Headers 技术手册解析

    1. 产品简介


    产品类型: Duplex Plated Bergstik® II Headers
    主要功能:
    - 连接器能够提供板到板、板到电缆、板到离散线和板到柔性互连的连接能力。
    - 支持垂直和直角方向的单行和双行配置。
    应用领域:
    - 板对板连接
    - 板对电缆连接
    - 板对离散线连接
    - 板对柔性互连连接

    2. 技术参数


    电气特性:
    - 绝缘电阻:≥5,000 兆欧(MΩ)
    - 耐压:1,500V AC 或 1,500V DC(峰值)
    - 电流额定值:3A
    - 工作温度范围:-65°C 至 +130°C
    机械特性:
    - 轴向负载:≥2磅
    - 引脚保持力:在焊接前或热暴露前承受最小2磅的轴向负荷不脱落
    环境条件:
    - 温度冲击:-55°C 至 +105°C(尼龙);-65°C 至 +130°C(PCT, PPS&LCP)
    - 稳态湿度:40°C,相对湿度95%,持续96小时
    - 高温寿命:105°C(尼龙),130°C(PCT, PPS&LCP),持续315小时
    - 回流焊温度:245±5°C(峰值)
    材料和工艺:
    - 引脚:磷青铜合金 UNS C51000,符合 ASTM B-159
    - 绝缘体:高温树脂,具有 UL-94-V0 的阻燃等级
    认证标准:
    - 符合 MIL-STD-202、MIL-STD-1344 和其他相关标准

    3. 产品特点和优势


    优势:
    - 双镀层设计提高了引脚和绝缘体的耐久性和可靠性。
    - 提供多种配置选择,满足不同应用场景的需求。
    - 遵循严格的测试标准和环境条件,确保在极端环境下也能稳定工作。
    - 符合 RoHS 标准,绿色环保。

    4. 应用案例和使用建议


    应用案例:
    - 在板对板连接系统中,通过提供高可靠的连接接口,提高系统的整体稳定性。
    - 在通信设备、汽车电子、工业自动化等领域广泛应用。
    使用建议:
    - 在进行焊接操作时,需注意控制焊接温度,避免过高的温度导致损坏。
    - 建议在选择配置时,根据具体的应用需求,合理搭配不同类型的连接器。

    5. 兼容性和支持


    兼容性:
    - 该产品与 FCI 的 Mini PV 终端或任何 0.025 英寸针式兼容的插座相兼容,适用于 0.100 英寸中心线。
    - 产品与市场上多数标准插头兼容。
    支持和维护:
    - 生产商提供详尽的技术支持和售后服务,包括设备校准、检测条件和样本量说明等。
    - 定期进行再鉴定测试以确保产品质量。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题: 接触不良
    - 解决方案: 检查接触区域是否有污垢或损坏,清洁后重新连接。
    2. 问题: 焊接时出现裂纹
    - 解决方案: 确保焊接温度在规定范围内,调整焊接工艺。
    3. 问题: 绝缘电阻低
    - 解决方案: 重新检查绝缘体,确认没有损坏或污染,必要时更换新的连接器。

    7. 总结和推荐


    总结:
    - Duplex Plated Bergstik® II Headers 是一款高性能、高可靠性的连接器,具备优异的电气和机械特性。
    - 适用于广泛的工业和商业应用,如通信、汽车电子和工业自动化。
    推荐:
    - 强烈推荐用于需要高可靠性和稳定性的应用场景,特别是在恶劣环境下的使用。
    - 配套技术支持完善,用户可以放心使用。

77317-101-16LF参数

参数
针脚数 16pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
防护等级 -
额定电流 3A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77317-101-16LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
