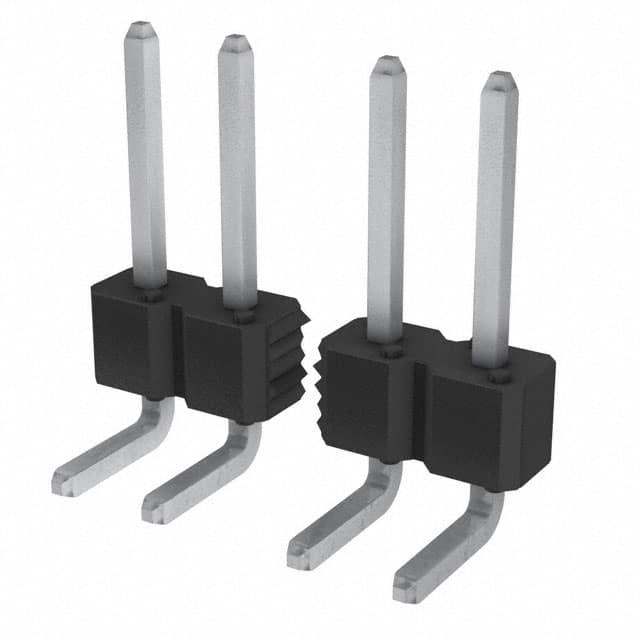

77315-424-18LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 18pin 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77315-424-18LF
供应商: 期货订购
标准整包数: 200
AMPHENOL 矩形连接器 - 针座 - 公插针 77315-424-18LF

77315-424-18LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种多功能的连接器,适用于多种电子设备。这种插头设计用于垂直和直角安装,并能够提供板对板、板对线缆、板对离散线和板对柔性互连等多种连接方式。它主要应用于计算机、通信设备、汽车电子和工业控制等领域,为工程师提供了广泛的连接选项。

    技术参数


    电气特性
    - 绝缘电阻:不小于 5,000 兆欧(测试电压 500 V DC)。
    - 耐压:1500 伏(DC, RMS 或 AC, 60 Hz),测试时间 60 秒。
    - 电流容量:3 安培。
    - 操作温度范围:-65°C 至 +130°C。
    机械特性
    - 轴向负载:至少 2 磅(施加速率 0.2 英寸/分钟)。
    环境条件
    - 热冲击:-55°C 到 +105°C(尼龙)或 -65°C 到 +130°C(PCT, PPS&LCP),30 分钟/循环,转移时间不超过 5 分钟。
    - 恒定湿度:+40°C,相对湿度 95%,测试 96 小时。
    - 高温寿命:105°C(尼龙)或 130°C(PCT, PPS&LCP),持续 315 小时。
    - 抗焊接性:符合 FCI BUS-19-002 和 MIL-STD-202 方法 208F 的蒸汽老化测试要求。
    - 焊接热阻性:无物理损坏。
    - 红外回流焊:峰值温度 245±5°C(铅自由材料峰值温度 260±5°C,持续时间 10 秒)。

    产品特点和优势


    Duplex Plated Bergstik® II Headers 具有多个显著特点,使其在市场上具有较强的竞争力。首先是其双镀层的设计,增加了耐腐蚀性;其次是它的高电流容量,使得它能够在多种电子设备中可靠运行。此外,其宽广的操作温度范围使其适用于各种恶劣环境。

    应用案例和使用建议


    该产品常用于计算机主板、通讯设备的背板连接以及工业控制系统中。为了更好地发挥其性能,在使用过程中需要注意以下几点:
    - 在组装前要确保接触面干净。
    - 在高温环境下使用时需注意散热。
    - 连接时避免施加过度的外力,以免损坏连接器。

    兼容性和支持


    该产品与 FCI 的 Mini PV 终端或其他符合 0.025" 针规格的插座兼容,适用于 0.100" 中心线上的连接。厂商提供了详尽的测试报告和支持文档,以帮助客户了解产品的性能和维护方法。

    常见问题与解决方案


    - 问题一: 绝缘电阻低于标准值。
    - 解决方案: 检查连接器是否受到污染或损坏,必要时更换新的连接器。

    - 问题二: 连接器的耐压测试失败。
    - 解决方案: 检查连接器的制造日期和批次,可能存在制造缺陷,需要进行替换。
    - 问题三: 高温环境下的电气性能下降。
    - 解决方案: 使用散热器或其他散热装置,以确保连接器在安全的工作温度范围内运行。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 具备优异的电气和机械特性,适应广泛的应用环境,是一款值得信赖的产品。其独特的双镀层设计提高了耐久性和可靠性,使其成为多种复杂电子系统的理想选择。对于寻求高性能连接解决方案的工程师和制造商来说,这款产品无疑是值得推荐的。

77315-424-18LF参数

参数
间距-配接 2.54mm
颜色 黑色
触头镀层厚度 - 配接 2μm
额定电流 3A
防护等级 -
针脚数 18pin
排数 1
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77315-424-18LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77315-424-18LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77315-424-18LF 77315-424-18LF数据手册

77315-424-18LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
