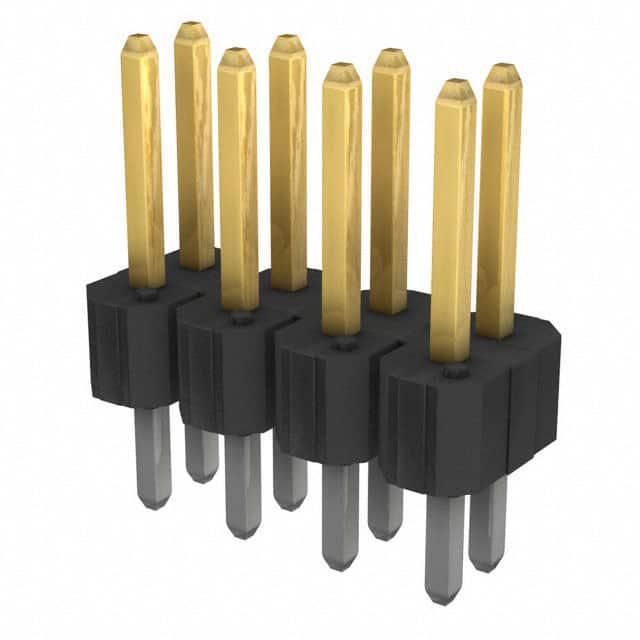

67997-208HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 8pin 3A 380nm 金 黑色 通孔安装
供应商型号: 3881862
供应商: 海外现货
标准整包数: 10
AMPHENOL 矩形连接器 - 针座 - 公插针 67997-208HLF

67997-208HLF概述


    产品简介


    BERGSTIK® /BERGSTIK™ Headers
    BERGSTIK® 和 BERGSTIK™ Headers 是一种设计用于低功耗应用的电子元器件,这些应用要求电路板上的直插或右角断开连接。此类产品主要由接触器半部分构成,通过任意匹配的0.025"方形引脚插座来完成整个连接。这些产品符合无铅标准,满足欧盟关于限制有害物质的指令(RoHS指令2002/95/EC)。BERGSTIK® 和 BERGSTIK™ Headers 广泛应用于各类低功率电器设备中,如通信设备、消费电子产品及工业控制系统。

    技术参数


    - 额定电流: 5A
    - 额定电压: 110V
    - 工作温度范围:
    - 尼龙材质: -65°C 至 105°C
    - 聚苯硫醚 (PPS)、聚对苯二甲酸丁二醇酯 (PCT) 和液晶聚合物 (LCP): -65°C 至 130°C
    - 绝缘电阻: 5000 兆欧姆(根据 MIL-STD-1344 方法 3003 测量)
    - 耐压强度: 1500 VRMS(根据 MIL-STD-1344 方法 3001 测量,具体数值依据接触间距而定)
    - 机械特性:
    - 接触保持力: 插入式接触保持力为5磅,后插入式接触保持力为2磅
    - 环境条件:
    - 热冲击: 经过极端高低温循环测试后,无绝缘材料开裂、起泡或其他物理损坏
    - 高温老化: 在高温环境中暴露250小时后,绝缘电阻不低于5000兆欧姆

    产品特点和优势


    - 设计多样性: BERGSTIK® 和 BERGSTIK™ Headers 可以提供多行接触器配置,支持直插或90度角安装,满足不同应用需求。
    - 高可靠性: 具备出色的耐压强度和绝缘性能,确保安全可靠的工作环境。
    - 易用性: 接触器可以轻松与任意方形引脚插座配合使用,提供灵活的互连选项。
    - 适用性广: 可以适应不同材料(尼龙、PPS、PCT、LCP)的绝缘体,使得该产品适用于广泛的温度范围和环境条件。
    - 环保: 无铅设计符合 RoHS 指令,更加环保健康。

    应用案例和使用建议


    应用案例:
    - 通信设备: 用于板间连接和信号传输,保障数据传输的稳定性和可靠性。
    - 消费电子产品: 如智能手机和平板电脑,用于电源管理和信号控制。
    - 工业控制系统: 在自动化设备中作为信号传输接口,提高系统的灵活性和可扩展性。
    使用建议:
    - 在高温环境下使用时,应考虑采用 PPS、PCT 或 LCP 材质的绝缘体以增强耐温性能。
    - 对于高可靠性要求的应用,建议使用镀金或镀钯合金的接触面,以减少氧化和磨损的风险。
    - 长期暴露在高温环境中,应进行定期检查,以确保产品性能的稳定。

    兼容性和支持


    BERGSTIK® 和 BERGSTIK™ Headers 设计用于与任何符合0.025英寸方形引脚的标准插座配合使用。制造商 FCI 提供详尽的技术支持,包括产品选型、装配指南和故障排除服务。对于特定的定制需求,可以通过联系 FCI 的技术支持团队获得帮助。

    常见问题与解决方案


    - 问题: 高温老化测试后,绝缘电阻下降。
    - 解决方案: 更换更高耐温等级的绝缘材料(如 PPS、PCT 或 LCP)。
    - 问题: 使用过程中接触保持力不足。
    - 解决方案: 检查并确认接触器是否安装正确,并确保接头的接触面积足够大。
    - 问题: 绝缘电阻测试不合格。
    - 解决方案: 检查产品是否有污染或损伤,必要时清洁或更换产品。

    总结和推荐


    BERGSTIK® 和 BERGSTIK™ Headers 以其出色的性能和广泛的应用范围,在电子元器件市场上具有显著的竞争力。其高度可靠的电气和机械特性,加上灵活的设计,使其成为众多应用领域的理想选择。建议用户在需要高可靠性、稳定性和灵活性的应用场合优先考虑此产品。

67997-208HLF参数

参数
间距-配接 2.54mm
颜色 黑色
触头镀层厚度 - 配接 380nm
额定电流 3A
排数 2
防护等级 -
类型 Header,Push-Pull
针脚数 8pin
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装
