901-9531-12SF

厂牌: AMPHENOL
产品描述: Male Pin,Plug,Threaded 钝化 导线安装,自由悬挂,贴片安装,通孔安装 17.3mm(长度)
供应商型号: 901-9531-12SF
供应商: Master
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 901-9531-12SF

901-9531-12SF概述


    产品简介

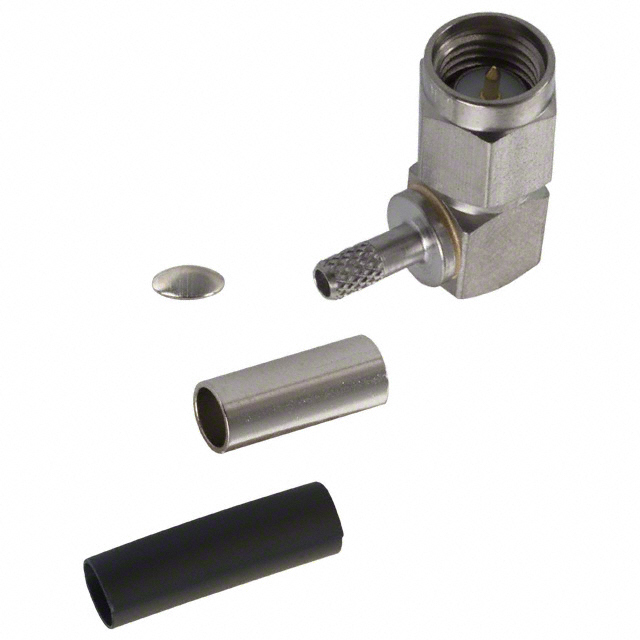

    Amphenol Corporation SMA Angled Plug Assembly
    Amphenol Corporation是一家知名的连接器制造商,以其高品质的电子元器件闻名。本文将详细介绍其SMA Angled Plug Assembly(型号:901-9877、901-9872、901-9531-3、901-9531-12、901-9881、901-9916),适用于RG-174、RG-179、RG-187、RG-188及316电缆组。这类产品主要用于射频信号传输,具有高可靠性和出色的电气性能,广泛应用于通信系统、航空航天、测试测量设备等领域。

    技术参数


    - 适用电缆类型:RG-174, RG-179, RG-187, RG-188, 316
    - 外壳尺寸:
    - 外套管直径:0.475英寸(12.1毫米)
    - 中心接触直径:0.128英寸(3.3毫米)
    - 内衬套长度:0.090英寸(2.3毫米)至0.151英寸(3.8毫米)
    - 工作温度范围:-65°C至+150°C
    - 接触电阻:≤1毫欧
    - 插入损耗:≤0.1dB

    产品特点和优势


    - 高可靠性:通过精确的设计和严格的制造工艺,保证了长期使用的稳定性和可靠性。
    - 良好的电气性能:低接触电阻和低插入损耗确保了信号传输的质量。
    - 广泛的兼容性:可以与多种电缆类型配套使用,适用于不同应用场景。
    - 操作简便:装配过程简单,方便用户进行现场安装。

    应用案例和使用建议


    应用案例:在无线通信基站中,该插件常用于连接天线到馈线,以确保高频信号的有效传输。在测试测量设备中,它同样适用于测试仪器与电缆的连接,以实现精确的数据采集。
    使用建议:在安装过程中,需注意保持切割面的平整度,避免损伤内部绝缘层。此外,在进行焊接时应使用适当的助焊剂,并控制好焊接温度,以防损坏电缆。在实际使用中,用户应注意定期检查连接部位是否有松动或腐蚀情况,以保障信号传输质量。

    兼容性和支持


    该SMA Angled Plug Assembly可与多种射频连接器和电缆配合使用,具体兼容性请参考官方手册。厂商提供了详尽的技术支持和售后服务,以确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入插座 | 检查插头和插座是否对齐,尝试清洁接触点。 |
    | 信号传输质量下降 | 检查插头和插座之间的接触是否良好,必要时重新焊接。 |
    | 插头外部磨损严重 | 更换新的插头,避免长时间暴露于恶劣环境中。 |

    总结和推荐


    总的来说,Amphenol Corporation的SMA Angled Plug Assembly在设计和性能方面表现出色,具有高可靠性和优良的电气性能。无论是对于专业级应用还是日常使用,它都是一款值得信赖的选择。如果您需要一个坚固耐用且性能卓越的射频连接器,这款产品绝对值得考虑。建议在购买前仔细阅读技术手册并遵循正确的安装步骤,以充分发挥其潜力。

901-9531-12SF参数

参数
基体镀层 钝化
配件类型 -
类型 Male Pin,Plug,Threaded
颜色 -
长*宽*高 17.3mm(长度)
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装,袋装

901-9531-12SF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-9531-12SF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 901-9531-12SF 901-9531-12SF数据手册

901-9531-12SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.8075 ¥ 243.9995
5+ $ 23.7075 ¥ 197.1181
10+ $ 21.5275 ¥ 178.9923
25+ $ 20.2413 ¥ 163.5794
50+ $ 19.5782 ¥ 159.5697
75+ $ 17.6713 ¥ 144.71
100+ $ 17.6713 ¥ 144.71
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 243.99
