G874D181200CEU

厂牌: AMPHENOL
产品描述: 18pin 4.2mm 2 4.2mm Header,Locking Ramp 9A 2.54μm 锡 通孔安装
供应商型号: Q-G874D181200CEU
供应商: 期货订购
标准整包数: 1500

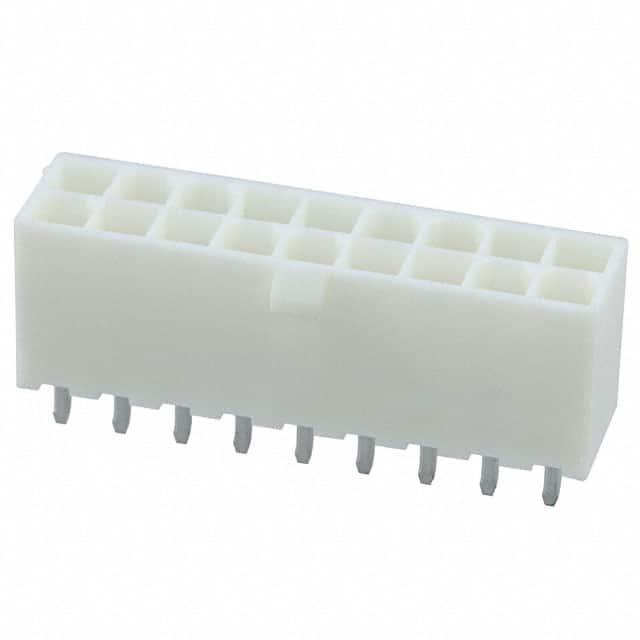

AMPHENOL 矩形连接器 - 针座 - 公插针 G874D181200CEU

G874D181200CEU概述

    微型/迷你电源连接器技术手册

    产品简介


    微型/迷你电源连接器是专门设计用于需要紧凑和可靠电气连接的应用场景。本系列包含微型(Micro Power)和迷你(Mini Power)两个子系列,它们提供了多种不同的安装方式和接触点数量,适用于广泛的工业、医疗和通信等领域。这些连接器通过提供高电流承载能力和低接触电阻来确保系统的高效运行,同时支持直板安装和焊接固定方式,以适应不同类型的电路板设计。

    技术参数


    | 参数 | Micro Power | Mini Power |
    |
    | 插入力 | 每针 16mA,最大 | 每针 20mA,最大 |
    | 拔出力 | 每针 3.7mA,最小 | 每针 1mA,最小 |
    | 接触保持力 | 15mN,最小 | 11mN,最小 |
    | 电流容量 | 每接触点 6A,最大 | 每接触点 9A,最大 |
    | 接触电阻 | 最大 16mΩ | 最大 26mΩ |
    | 工作电压 | 350VDC,最大 | 600VAC,最大 |

    产品特点和优势


    - 微型设计:高度紧凑的设计使得这些连接器非常适合空间受限的应用场合。
    - 高性能材料:采用高质量材料制造,具备优良的机械强度和电气性能。
    - 多样的安装选项:支持多种安装方式,如直板安装、焊接等,提高了灵活性。
    - 高可靠性:良好的接触保持力确保了长期稳定的工作性能。

    应用案例和使用建议


    这些连接器广泛应用于航空航天、客户使用(如冷冻机、打印机)、医疗设备(如患者监护仪)、通信和电信等行业。建议在选择连接器时考虑具体的应用场景,如极端温度或湿度环境下的稳定性,确保选型正确。例如,在医疗环境中使用时,要特别注意连接器的清洁度和生物相容性。

    兼容性和支持


    这些连接器具有出色的兼容性,能够与多种电路板和其他电子元件配合使用。Amphenol Canada 提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    - 问题:连接器无法正确插入?
    - 解决方案:检查插头和插座的型号是否匹配,确保正确的安装方向。
    - 问题:接触不良?
    - 解决方案:重新清洁和擦拭接触点,确保没有污垢或氧化物影响接触效果。
    - 问题:接触电阻过高?
    - 解决方案:更换连接器,或确保所有部件都正确安装并符合技术规格。

    总结和推荐


    总体而言,微型/迷你电源连接器凭借其小巧的设计、可靠的性能和广泛的适用性,在众多行业得到了广泛应用。其高电流承载能力和低接触电阻使其成为众多应用场合的理想选择。推荐给需要在紧凑空间内实现高效电气连接的工程师和设计师。如果您对这些连接器感兴趣,欢迎访问 Amphenol Canada 的官方网站获取更多信息或联系销售部门。

G874D181200CEU参数

参数
针脚数 18pin
间距-配接 4.2mm
排数 2
排距 4.2mm
额定电流 9A
类型 Header,Locking Ramp
触头镀层 - 配接
防护等级 -
颜色 -
触头镀层厚度 - 配接 2.54μm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

G874D181200CEU厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

G874D181200CEU数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL G874D181200CEU G874D181200CEU数据手册

G874D181200CEU封装设计

查看详情并下载
Symbol
Footprint
3D Model
