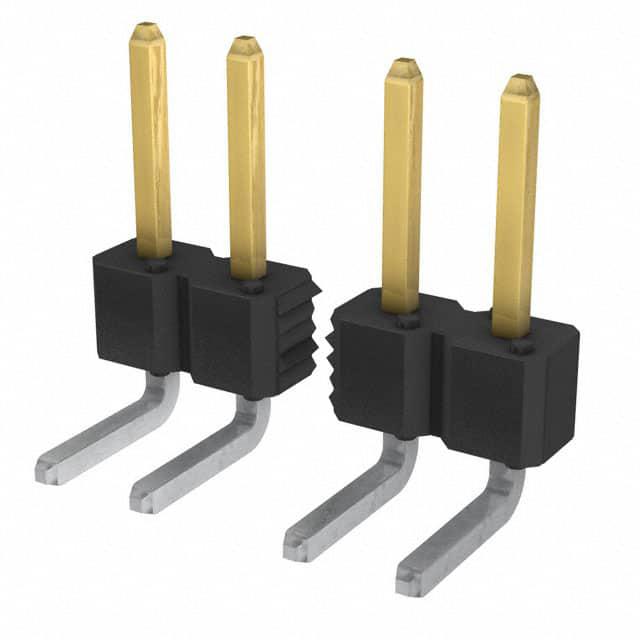

77315-113-20LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 20pin 3A 760nm 金 黑色 通孔安装 50.8mm(长度)
供应商型号: Q-77315-113-20LF
供应商: 期货订购
标准整包数: 200
AMPHENOL 矩形连接器 - 针座 - 公插针 77315-113-20LF

77315-113-20LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种用于板对板、板对线、板对电缆及柔性连接的电子元器件。它能够通过垂直和直角配置提供多种连接方式,适用于广泛的电子产品设计。该产品符合RoHS标准,具备优异的耐高温和高可靠性,广泛应用于消费电子、工业控制、通讯设备等多个领域。

    技术参数


    - 绝缘电阻: 不小于5,000兆欧(测试电压为500V DC,测试时间2分钟)。
    - 介电强度: 在1500V AC下无电弧、击穿现象,泄漏电流不超过1毫安(测试时间60秒)。
    - 额定电流: 最大可达3安培。
    - 操作温度范围: -65°C至+130°C。
    - 引脚保持力: 引脚能承受至少2磅的轴向负载,确保稳定连接。
    - 热冲击: 可经受-55°C到+105°C的温度变化(尼龙材料),或-65°C到+130°C(高温材料)。
    - 湿度: 通过95%相对湿度的稳定性测试(测试条件:+40°C,持续96小时)。
    - 高溫壽命: 在105°C(尼龙)或130°C(高温材料)下连续测试315小时。

    产品特点和优势


    - 镀层技术: 采用双面镀层,提高耐腐蚀性和接触可靠性。
    - 宽温范围: 能在极端温度环境下保持稳定运行,适用于恶劣环境下的应用。
    - 高绝缘性能: 出色的绝缘能力确保长期可靠的电力传输。
    - 多样化配置: 支持垂直和直角配置,提供灵活的连接方案。
    - 环保设计: 符合RoHS标准,环保无铅。

    应用案例和使用建议


    应用案例:
    - 用于汽车电子系统的电源管理模块。
    - 用于通信基站中的电源分配系统。
    - 用于医疗设备中的信号传输接口。
    使用建议:
    - 在安装过程中需注意避免过热,特别是在进行焊接时。
    - 确保接插件完全插入并固定,以防止松动导致的接触不良。
    - 定期检查和维护连接部位,以确保长期稳定的性能。

    兼容性和支持


    - 与FCI的Mini PV终端或兼容的0.025英寸针型插头配合使用,实现多样化的连接方案。
    - 厂商提供详尽的技术文档和支持服务,确保用户能够正确安装和维护产品。

    常见问题与解决方案


    - 问题: 接触不良或信号中断。
    - 解决方案: 检查插头是否完全插入,确认没有物理损坏。
    - 问题: 高温下性能不稳定。
    - 解决方案: 使用高耐温材料,避免长时间处于极限温度环境。

    总结和推荐


    总体来看,Duplex Plated Bergstik® II Headers是一款具有高可靠性和广泛适用性的电子元器件。它在多种环境条件下表现出色,特别适合需要高度稳定性的工业和消费电子产品。基于其出色的特性和广泛的应用前景,我强烈推荐使用此产品。

77315-113-20LF参数

参数
防护等级 -
触头镀层厚度 - 配接 760nm
颜色 黑色
针脚数 20pin
间距-配接 2.54mm
额定电流 3A
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
排数 1
长*宽*高 50.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

77315-113-20LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77315-113-20LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77315-113-20LF 77315-113-20LF数据手册

77315-113-20LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 1.1233 ¥ 9.3236
库存: 2000
起订量: 600 增量: 200
交货地:
最小起订量为:600
合计: ¥ 5594.16
