3222-40002

厂牌: AMPHENOL

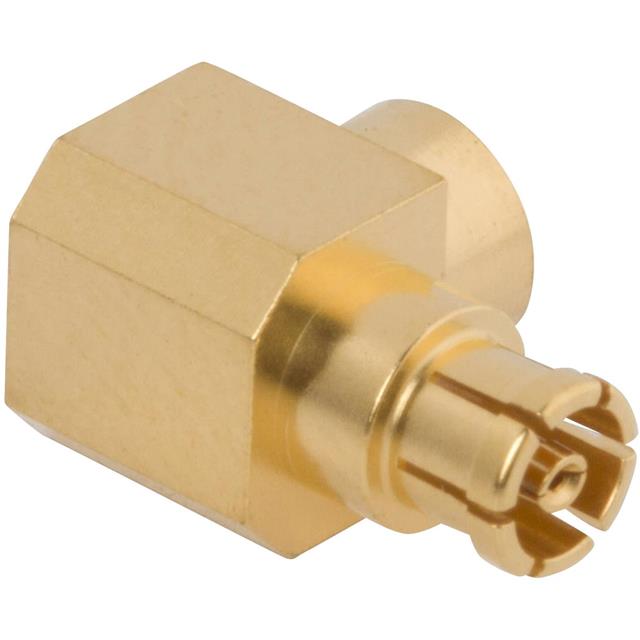

产品描述: Female Socket,Jack,Snap-On 金 导线安装,焊接安装,自由悬挂,通孔安装 6.95mm(长度)*3.96mm(高度)
供应商型号: TS-3222-40002
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 3222-40002

3222-40002概述

    电子元器件产品技术手册:NRN 34835 07/08 STW

    产品简介


    NRN 34835 07/08 STW 是一款 SMPM(SubMiniature version M)射频连接器。这类连接器主要用于高频率射频和微波通信系统中,提供卓越的信号传输性能。SMPM连接器具有小巧的尺寸和坚固的设计,适用于各种严苛的工作环境。它们广泛应用于航空航天、卫星通讯、雷达系统、测试设备及高性能无线通信等领域。

    技术参数


    - 材料:
    - 主体、帽盖和接触点:铍铜(符合ASTM B196标准),合金编号UNS C17300,TD04处理
    - 绝缘体:聚四氟乙烯(符合ASTM D1710标准),类型I,等级1,级别B
    - 镀层:
    - 主体、帽盖和接触点:金镀层(符合ASTM B488标准),类型II,代码C,等级1.27;镍镀层(符合AMS-QQ-N-290标准),等级1,最小厚度0.00005英寸
    - 电气性能:
    - 阻抗:50欧姆
    - 频率范围:直流至18.0 GHz
    - 电压驻波比(VSWR):
    - 1.25:1 直流至12.0 GHz
    - 1.35:1 12.0 GHz至18.0 GHz
    - 工作环境:
    - 罗氏合规(RoHS)

    产品特点和优势


    1. 高频性能:NRN 34835 07/08 STW 支持从直流到18.0 GHz的宽频率范围,保证在高频应用中的稳定性能。
    2. 优良材料:使用高导电性的铍铜和耐高温的聚四氟乙烯,确保长期可靠的性能。
    3. 金镀层:表面采用金镀层,提高抗腐蚀和抗氧化能力,延长使用寿命。
    4. 紧凑设计:SMPM连接器具有小体积、轻重量的特点,适合空间受限的应用场合。
    5. 易于安装:直角安装方式,方便在电路板上进行安装。

    应用案例和使用建议


    - 航空航天和国防:用于雷达系统、卫星通信和飞机内部通信设备中。
    - 测试和测量:用于实验室测试设备和微波测量仪器中。
    - 工业通信:用于需要高可靠性、低损耗连接的工业自动化设备中。
    使用建议:
    1. 正确选择电缆:确保选用直径为0.086英寸的圆弧电缆,以确保最佳信号传输效果。
    2. 保持清洁:定期检查并清理接触点,防止灰尘和污染物影响信号传输质量。
    3. 避免过度弯曲:在电缆接头处避免过度弯曲,以免损坏连接器。

    兼容性和支持


    NRN 34835 07/08 STW SMPM连接器适用于大多数标准SMPM接口的射频设备。制造商提供全面的技术支持和售后服务,包括产品培训、安装指导和技术咨询。用户可以通过官方网站或联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 信号传输不稳定:
    - 原因:接触不良或污染。
    - 解决办法:清洁接触点,确保无尘无污。

    2. 插入力过大:
    - 原因:插头和插座未对齐。
    - 解决办法:仔细检查并调整位置,确保正确对准。

    3. 阻抗不匹配:
    - 原因:接线错误或连接器质量问题。
    - 解决办法:检查接线图,确保按照正确的阻抗要求进行连接。

    总结和推荐


    NRN 34835 07/08 STW SMPM连接器以其优异的高频性能、可靠的材料和紧凑的设计成为高端射频应用的理想选择。该产品在多个关键领域表现出色,特别是在航空航天、国防和测试测量领域。考虑到其优良的质量和持久的耐用性,我们强烈推荐该产品给需要高性能射频连接解决方案的用户。

3222-40002参数

参数
颜色 -
基体镀层
配件类型 -
类型 Female Socket,Jack,Snap-On
长*宽*高 6.95mm(长度)*3.96mm(高度)
安装方式 导线安装,焊接安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

3222-40002厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
