69133-110HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 10pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-69133-110HLF
供应商: 期货订购
标准整包数: 2000

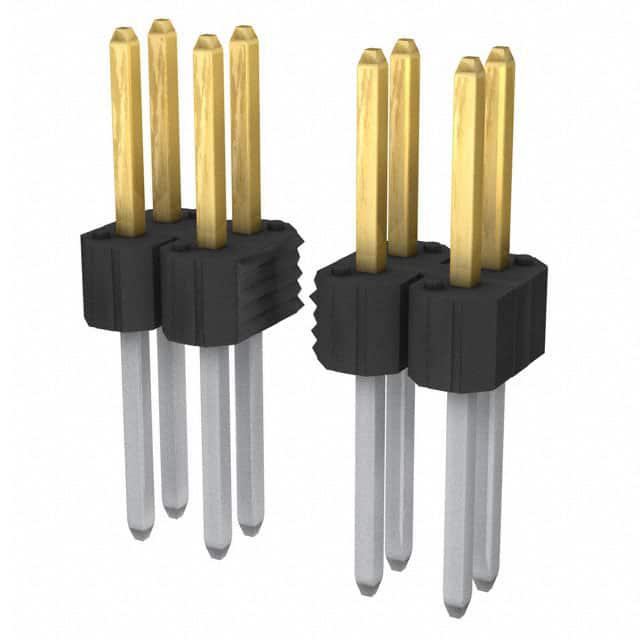

AMPHENOL 矩形连接器 - 针座 - 公插针 69133-110HLF

69133-110HLF概述

    BERGSTIK® /BERGSTIK™ Headers 技术手册概述

    1. 产品简介


    BERGSTIK® 和 BERGSTIK™ Headers 是一种专为低功率应用设计的连接器系统,主要用于印刷电路板(PCB)上实现直角或平角断开连接。这些连接器提供单排或双排的插针接口,适用于各种标准厚度的PCB安装。它们可用于多种电子设备中,包括通信设备、工业自动化系统和消费电子产品。

    2. 技术参数


    - 电流额定值: 5A
    - 电压: 110V
    - 工作温度范围:
    - 尼龙材料:-65°C 至 105°C
    - PCT、PPS 及 LCP 材料:-65°C 至 130°C
    - 绝缘电阻: 不低于 5000 兆欧姆(通过 MIL-STD-1344, Method 3003 测试)
    - 耐压能力: 额定值见表一
    - 接触保持力: 直接插入式接触保持力不小于 5.0 磅,后插入式接触保持力不小于 2.0 磅
    - 焊接能力: 符合 BUS-19-002 标准
    - 认证: 符合 RoHS 指令(2002/95/EC)

    3. 产品特点和优势


    - 兼容性强: 可以与任意符合 0.025" 方形插针的插座配合使用。
    - 高可靠性: 经过严格的测试,确保长期稳定运行。
    - 宽温范围: 可在极端环境下正常工作,适应多种环境条件。
    - 环保材料: 使用无铅材料,符合环保要求。

    4. 应用案例和使用建议


    - 应用案例: 通信设备中的信号传输、工业自动化系统的控制模块、消费电子产品的内部连接。
    - 使用建议: 在组装时注意保持焊接温度适中,避免过高温度导致材料变形。在安装前检查接触是否松动或损坏,确保可靠连接。

    5. 兼容性和支持


    - 兼容性: BERGSTIK® 和 BERGSTIK™ Headers 适用于各种符合 0.025" 方形插针标准的插座。
    - 支持: 供应商提供详细的使用指南和技术支持服务,帮助客户解决任何技术问题。

    6. 常见问题与解决方案


    - 问题1: 接触保持力不足。
    - 解决方案: 检查安装过程中是否正确插入,并且确认材料选择是否符合要求。
    - 问题2: 产品在高温环境下失效。
    - 解决方案: 更换符合更高温度范围的材料型号。
    - 问题3: 无法通过焊接测试。
    - 解决方案: 确认焊接过程是否遵循正确的工艺步骤,必要时联系技术支持寻求帮助。

    7. 总结和推荐


    BERGSTIK® 和 BERGSTIK™ Headers 在低功率应用领域表现出色,具有广泛的适用性和良好的市场竞争力。其卓越的可靠性、兼容性和环保特性使其成为许多电子设备制造商的首选。我们强烈推荐这些产品用于各种低功耗设备的内部连接需求。

69133-110HLF参数

参数
间距-配接 2.54mm
排数 2
防护等级 -
额定电流 3A
针脚数 10pin
类型 Header,Push-Pull
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 袋装

69133-110HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

69133-110HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 69133-110HLF 69133-110HLF数据手册

69133-110HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 4.3125
库存: 20000
起订量: 4000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 8625
