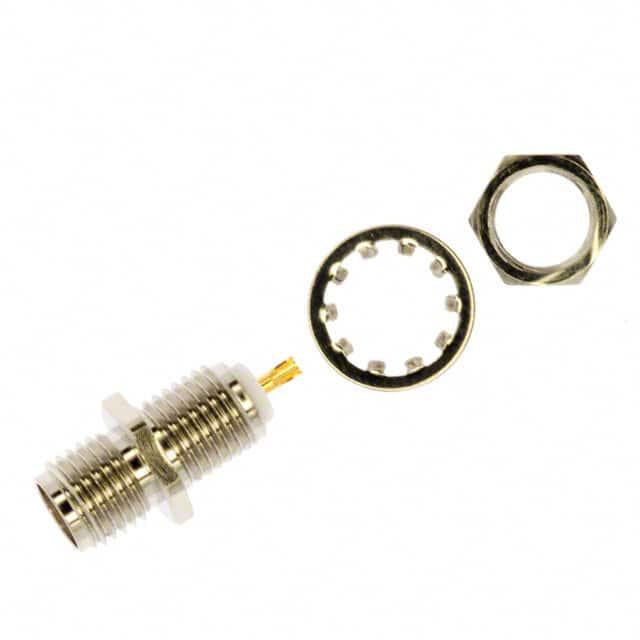

901-9889-RFX

厂牌: AMPHENOL
产品描述: Female Socket,Receptacle,Threaded 镍 焊接安装,贴片安装,隔板安装,面板安装 17.3mm(长度)
供应商型号: 3002408
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 901-9889-RFX

901-9889-RFX概述

    SMA 连接器技术手册

    产品简介


    SMA(SubMiniature Version A)连接器是一种于1960年代开发的小型化连接器,采用螺纹接口。SMA连接器是半精密、小型化的单元,可提供直流至18GHz的优异电气性能。这些高性能连接器体积小巧且机械强度高,广泛应用于相控阵雷达、测试设备、仪表系统等领域,尤其是需要精确相位匹配技术的应用场景。

    技术参数


    - 电气特性
    - 阻抗:50 Ω
    - 频率范围:半刚性电缆 DC 至 18 GHz;柔性电缆 DC 至 12.4 GHz
    - 射频泄露:半刚性电缆在3 GHz时≥ 100 dB-f;柔性电缆在3 GHz时≥ 60 dB-f
    - 电压等级(海平面):半刚性电缆 ≤ 500 Vrms(视电缆而定);柔性电缆 ≤ 335 Vrms(视电缆而定)
    - 插损:最大值 = 0.03 √ f (GHz)(半刚性电缆),最大值 = 0.06 √ f (GHz)(柔性电缆)
    - 机械特性
    - 螺纹耦合:.250-36
    - 最大耦合扭矩:15 in-lbs (22 / 170 N-cm)
    - 耦合螺母保持力:最小 100 in-lbs (300 N-cm)
    - 电镀:镍或金
    - 环境特性
    - 温度范围:-65°C 至 +165°C
    - 耐湿:MIL-STD-202, method 106
    - 冲击:MIL-STD-202, method 213

    产品特点和优势


    - 宽带性能:SMA连接器具有直流至18GHz的宽带性能,反射损耗小,适合高频应用。
    - 机械强度:采用螺纹接口设计,确保长期可靠性,适用于恶劣环境。
    - 成本效益:镍镀层相比金镀层可减少约30%的成本。
    - 兼容性强:SMA连接器符合MIL-C-39012和CECC 22110/111标准,能够与其他符合这些标准的连接器配合使用。

    应用案例和使用建议


    - 应用场景:SMA连接器广泛应用于基站、电缆组件、仪器仪表等领域。
    - 使用建议:建议在高温、高湿度环境中使用SMA连接器时增加防水措施。此外,定期检查和维护连接器以确保长期可靠性。

    兼容性和支持


    - 兼容性:SMA连接器兼容标准和逆向极性两种接口,确保与其他标准兼容的连接器可以互配。
    - 支持和维护:厂商提供全面的技术支持和维护服务,确保用户能够获得最佳体验。

    常见问题与解决方案


    - 问题1:连接器插入困难。
    - 解决方案:检查插头和插座是否有损坏或杂质,清洁并重新安装。

    - 问题2:连接器信号质量差。
    - 解决方案:确认连接器是否正确安装并满足电气性能要求,如有需要更换新的连接器。

    总结和推荐


    SMA连接器以其出色的电气性能、机械强度和兼容性在高频应用中表现出色。其广泛应用和低成本的镍镀层使其成为一种极具性价比的选择。强烈推荐用于需要高性能和稳定性的高频应用场景。

901-9889-RFX参数

参数
配件类型 -
类型 Female Socket,Receptacle,Threaded
颜色 -
基体镀层
长*宽*高 17.3mm(长度)
安装方式 焊接安装,贴片安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

901-9889-RFX厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-9889-RFX数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 901-9889-RFX 901-9889-RFX数据手册

901-9889-RFX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 59.5369
10+ ¥ 53.345
25+ ¥ 52.3924
100+ ¥ 51.4399
250+ ¥ 51.4399
500+ ¥ 51.4399
库存: 90
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 59.53
