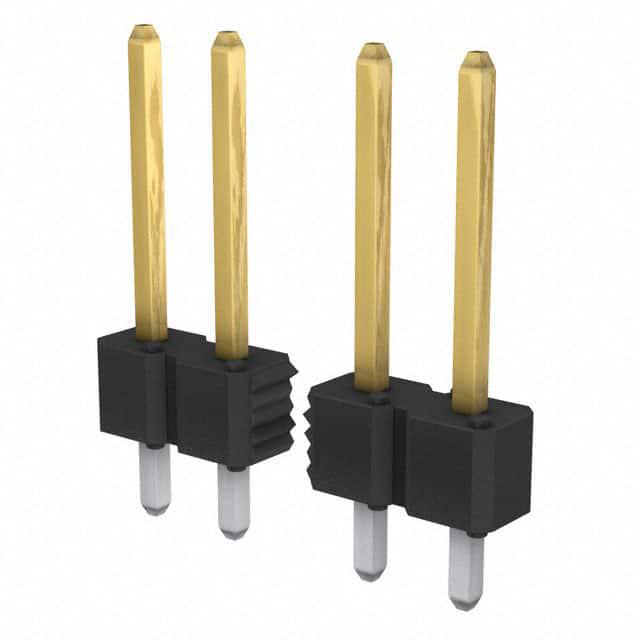

77311-115-20LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 20pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77311-115-20LF
供应商: 期货订购
标准整包数: 200
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-115-20LF

77311-115-20LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种高性能的电连接器,设计用于提供板对板、板对电缆、板对离散线和板对柔性互连等多种连接方式。这种连接器广泛应用于各种电子设备中,如通信设备、工业自动化系统和消费电子产品等领域。

    技术参数


    - 电气特性
    - 绝缘电阻:不小于5,000兆欧(测试电压500V DC,测量时间两分钟)。
    - 耐压:无击穿、无泄露电流(大于1毫安),测试电压为1500V(DC, RMS或AC, 60Hz,测试时间60秒)。
    - 额定电流:3安培。
    - 工作温度范围:-65°C 到 +130°C。
    - 机械特性
    - 轴向负载:每个针脚最小承受2磅的轴向负荷(施加载荷速度为0.2英寸/分钟)。
    - 环境条件
    - 热冲击:-55°C 到 +105°C(尼龙);-65°C 到 +130°C(PCT, PPS&LCP),温度保持30分钟,转移时间最大为5分钟。
    - 恒定湿度:+40°C,相对湿度95%,持续96小时。
    - 高温寿命:105°C(尼龙);130°C(PCT, PPS&LCP),持续315小时。
    - 锡焊性:符合FCT BUS-19-002和MIL-STD-202, Method 208F要求。
    - 抗热焊力:测试条件E,无物理损坏迹象。
    - 回流焊:峰值温度245±5°C(峰值温度260°C±5°C,持续时间10秒)。

    产品特点和优势


    - 双重镀层:采用双重镀层设计,提高了连接器的可靠性。
    - 宽工作温度范围:可在极端温度环境下稳定工作,适用于多种恶劣环境。
    - 高绝缘性能:出色的绝缘能力,确保电气安全。
    - 耐用性强:经过严格测试验证,具备出色的机械强度和抗老化性能。
    - 环保材料:符合RoHS标准,采用环保材料,满足绿色制造的要求。

    应用案例和使用建议


    - 应用案例:这类连接器常用于工业自动化控制系统的信号传输、电信基站的电源管理、以及汽车电子设备的信号传输。例如,在汽车中,这些连接器可用于连接车载控制系统与传感器,确保数据传输的稳定性和可靠性。

    - 使用建议:在安装过程中,应遵循正确的焊接工艺,确保良好的电气连接。此外,在高温和高湿度环境中使用时,应注意定期检查连接器的接触状态,以保证其长期可靠的运行。

    兼容性和支持


    - 兼容性:当与FCI的Mini PV终端或其他0.025英寸插针兼容的插座(间距0.100英寸)结合时,可实现垂直和直角方向的多行配置,满足多样化的连接需求。
    - 支持:制造商提供详尽的技术文档和支持服务,用户可以在遇到任何问题时获得及时的帮助。

    常见问题与解决方案


    1. 问题:连接器出现接触不良。
    - 解决方案:检查焊接点是否牢固,必要时重新焊接;检查连接器是否有灰尘或污垢积累,进行清洁处理。
    2. 问题:耐压测试时发现绝缘失效。
    - 解决方案:确认绝缘材料是否符合规格要求,检查是否在使用过程中受到物理损伤。
    3. 问题:在高湿度环境中使用时发生腐蚀。
    - 解决方案:选择具有更高防护等级的产品型号,或增加防腐蚀处理措施。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 连接器以其卓越的电气性能、可靠的机械特性和广泛的环境适应性,在多个领域展现出强大的竞争力。尽管价格可能略高于普通连接器,但其优异的表现和长期的可靠性使其成为值得投资的选择。我们强烈推荐在需要高可靠性和高环境适应性的应用中使用此款连接器。

77311-115-20LF参数

参数
额定电流 3A
颜色 黑色
间距-配接 2.54mm
防护等级 -
排数 1
触头镀层 - 配接
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
针脚数 20pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

77311-115-20LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-115-20LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-115-20LF 77311-115-20LF数据手册

77311-115-20LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ ¥ 9.02
800+ ¥ 9.02
库存: 6000
起订量: 600 增量: 200
交货地:
最小起订量为:600
合计: ¥ 5412
