95736-108LF

厂牌: AMPHENOL
产品描述: Friction Lock,Header 2.54mm 1 8pin 2A 760nm 金 通孔安装 25.4mm(长度)*5.54mm(高度)
供应商型号: N-95736-108LF
供应商: 云汉优选
标准整包数: 1

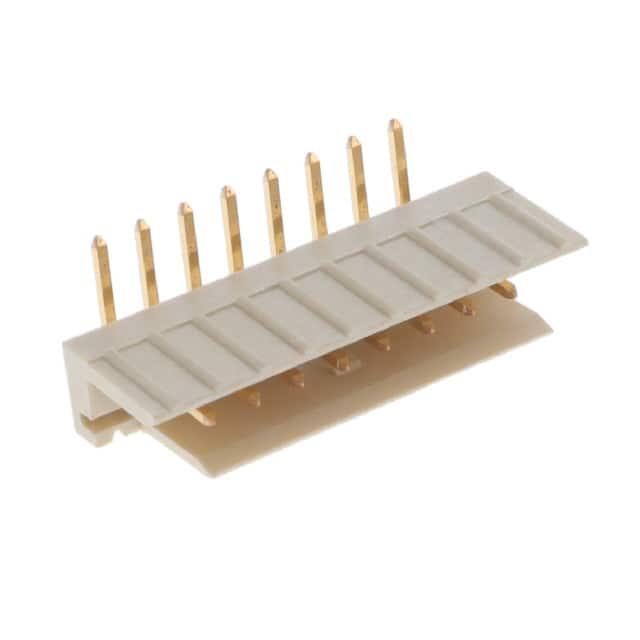

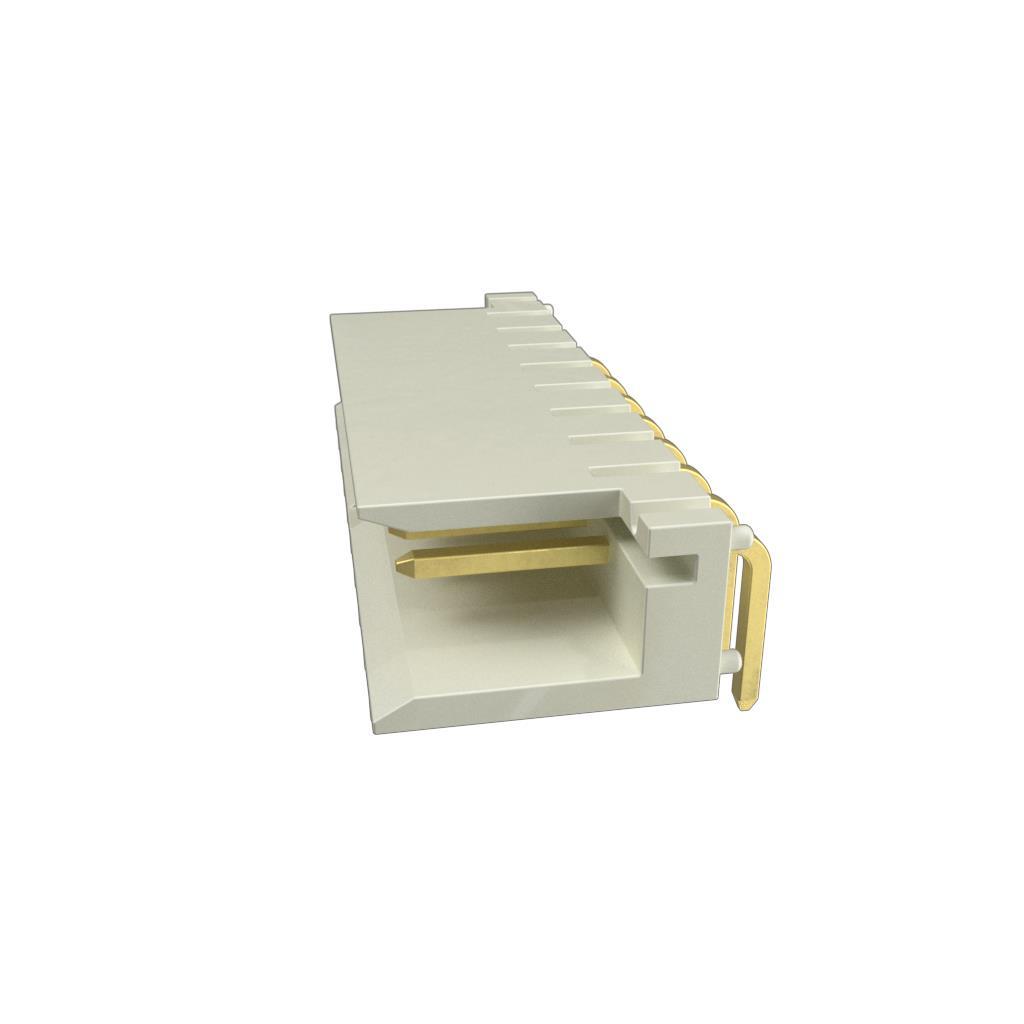

AMPHENOL 矩形连接器 - 针座 - 公插针 95736-108LF

95736-108LF概述

    Amphenol's Clincher™ 2.54mm Flex Connector System

    产品简介


    Amphenol的Clincher™ 2.54mm间距连接器系列是一款为扁平柔性电路设计的单排针式和插座式连接器。该系列通过预装触点,实现了对未处理电缆的大批量装配,简化了电缆组装过程并降低了成本。这些连接器广泛应用于工业、消费电子、物流、传感与仪器仪表以及医疗等领域。

    技术参数


    - 材料
    - 壳体:聚丙烯UL 94 V-O,蓝色
    - 插座:镀铜镍
    - 插头:磷青铜
    - 接触弹簧基材:铍铜
    - 接触弹簧电镀:3微米金/ GXT® 或10微米无铅纯锡;覆盖50微米镍
    - 接触主体电镀:30微米金/ GXT® 或100微米无铅纯锡;覆盖50微米镍
    - 机械性能
    - 配合和分离力:每接触点最大300克(不包括闩锁力)
    - 闩锁保持力:最小4磅;接触保持力:每接触点最小30克
    - 电缆保持力:每英寸10磅
    - 接触耐久性:100次插拔循环
    - 电气性能
    - 接触电阻(LLCR)主接触:最大10毫欧;环境暴露后最大20毫欧
    - 绝缘电阻:最小5000兆欧
    - 耐电压:1000伏交流峰值
    - 持续电流:每个接触点2.0安培
    - 包装
    - 防静电托盘
    - 压接终端:卷轴
    - 电缆规格
    - 标准:IPC标准FC-220 B电缆类型A或B,公差等级IV
    - 电缆厚度:最大0.33毫米(0.013英寸),包括绝缘层
    - 绝缘材料:Mylar® 或 KAPTON® 聚酰亚胺
    - 导线厚度:0.076毫米±0.013毫米(0.003英寸±0.0005英寸)
    - 导线宽度:1.57毫米±0.07毫米(0.062英寸±0.0003英寸)
    - 环境条件
    - 工作温度范围:-65°C至+105°C

    产品特点和优势


    - 快速大批量装配:预装触点实现对未处理电缆的大批量装配,显著加速电缆组装过程,降低成本。
    - 高可靠性连接:“压接”接触部分形成气密四点压接,确保电路完整性并防止污染。
    - 高耐久性:双重金属Mini-PV™ 插座触点,可达到100次插拔循环,保证接口的可靠性。
    - 防误插设计:插座主体开口设有导引斜面,防止引脚堵塞并辅助引脚对齐。
    - 多选项配置:双壁PCB摩擦插头和多种极化选项,确保安全配合,适应不同类型的柔性电缆。

    应用案例和使用建议


    Clincher™ 2.54mm连接器系统广泛应用于膜开关、柔性印刷电路板(FPC)、柔性电路电缆(FFC)和导电油墨电路(CIC)中。根据手册中的应用场景,建议在需要灵活且可靠的连接解决方案时选用此系列产品。例如,在医疗设备、消费电子产品或工业控制系统中,这种连接器能提供卓越的性能和耐用性。

    兼容性和支持


    Clincher™ 2.54mm连接器可以与无屏蔽BergStik® 插头和Clincher™ 电缆针连接器相配,提供了广泛的兼容性。此外,制造商还提供了手工具HT 270,以帮助用户进行安装和维修。

    常见问题与解决方案


    - 问题1:如何正确安装Clincher™连接器?
    - 解决办法:请参照技术手册中的详细步骤,并使用推荐的手工具HT 270。

    - 问题2:连接器插拔几次后接触电阻增加怎么办?
    - 解决办法:检查接触弹簧是否磨损或损坏,并考虑更换新的连接器。

    总结和推荐


    总体而言,Amphenol的Clincher™ 2.54mm连接器以其低成本、高效可靠的特点,非常适合工业、医疗和消费电子领域的应用。建议选择Clincher™系列连接器作为项目中的关键组件,以获得最佳的连接解决方案。

95736-108LF参数

参数
额定电流 2A
颜色 -
排数 1
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
触头镀层 - 配接
针脚数 8pin
类型 Friction Lock,Header
防护等级 -
长*宽*高 25.4mm(长度)*5.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

95736-108LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95736-108LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95736-108LF 95736-108LF数据手册

95736-108LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
52+ $ 2.067 ¥ 17.5695
3200+ $ 2.0085 ¥ 17.0723
库存: 2176
起订量: 52 增量: 1
交货地:
最小起订量为:52
合计: ¥ 913.61
