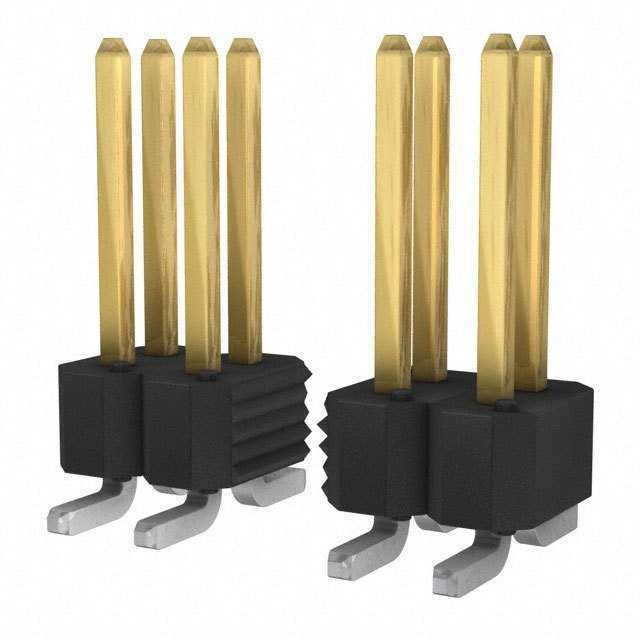

95278-802B44LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 44pin 3A 380nm 金 黑色 贴片安装
供应商型号: Q-95278-802B44LF
供应商: 期货订购
标准整包数: 150
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-802B44LF

95278-802B44LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双面镀层伯格斯特克II接头) 是一种广泛应用于电路板连接的电子元器件。该产品适用于多种接口连接需求,包括板对板、板对电缆、板对离散线及板对柔性互联等多种配置。这些特性使其成为工业自动化、电信、航空航天及消费电子等领域的重要组件。

    技术参数


    电气特性:
    - 绝缘电阻:大于等于5000兆欧(测试电压为500V直流,持续时间2分钟)。
    - 耐压强度:无电弧击穿、绝缘击穿或漏电流超过1毫安(测试电压1500伏特,交流或直流60赫兹,持续时间60秒)。
    - 电流负载:3安培。
    - 工作温度范围:-65°C至+130°C。
    机械特性:
    - 针头保持力:单个针脚承受2磅轴向负载时无脱离(测试速率0.2英寸/分钟)。
    环境条件:
    - 热冲击:温度范围-55°C至+105°C(尼龙),或-65°C至+130°C(PCT、PPS和LCP),30分钟停留时间,最大转移时间5分钟。
    - 恒湿状态:40°C,相对湿度95%,持续96小时。
    - 高温寿命:105°C(尼龙)或130°C(PCT、PPS和LCP),315小时。
    - 焊锡性:符合FED-STD-202方法208F标准。
    - 焊料热冲击:无物理损伤(测试条件E)。

    产品特点和优势


    独特功能和优势:
    1. 材料耐用性强: 杜绝金属腐蚀,采用磷青铜合金以提高抗拉强度。
    2. 环境适应性佳: 具有极强的耐高低温变化能力,确保在恶劣环境下仍能正常工作。
    3. 高电流容量: 可承载高达3安培的电流,适用于多种高功率应用场合。
    4. 多重镀层设计: 采用双面镀层,提供更高的防腐蚀保护,延长使用寿命。
    5. 快速插拔方便: 设计紧凑且易于安装拆卸,提高维修效率。

    应用案例和使用建议


    应用场景:
    该产品广泛应用于计算机主板、服务器、网络交换机及医疗电子设备等。例如,在计算机系统中,这些接头用于主板与扩展卡之间的连接,确保高效可靠的信号传输。
    使用建议:
    在使用时应避免强烈振动和高温环境,同时需定期检查接头表面是否有氧化现象,如有应及时清洁处理,以保证长期稳定的工作性能。

    兼容性和支持


    该产品能够与FCI公司的Mini PV终端或其它相容的0.025英寸针式插座进行配对使用。制造商提供了详尽的技术支持服务,包括但不限于设备校准、测试条件设定、样品数量与描述等方面的规定。此外,对于客户提出的任何问题,FCI公司均会及时响应并提供有效的技术支持。

    常见问题与解决方案


    常见问题:
    1. 接头过热: 可能是由于电流超载所致,应检查电路是否存在问题。
    2. 接触不良: 通常是因为接口不干净或针脚受损,需清洁或更换新件。
    3. 接头松动: 确保安装过程中螺丝已紧固到位,并确认焊接质量。
    解决方案:
    1. 降低电流负荷,确保电路正常运行。
    2. 清洁接头表面,必要时更换新的接头部件。
    3. 重新拧紧螺丝,确保所有连接稳固可靠。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers(双面镀层伯格斯特克II接头) 在性能上表现出色,具备良好的电气特性、坚固耐用的机械结构以及卓越的环境适应能力。无论是从技术角度还是实际应用方面来看,它都是市场上非常值得信赖的产品之一。因此,我们高度推荐该产品用于各类电子设备的设计和制造过程中,特别是那些需要高可靠性连接解决方案的应用场合。

95278-802B44LF参数

参数
排数 2
防护等级 -
类型 Breakaway,Header,Push-Pull
额定电流 3A
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
针脚数 44pin
间距-配接 2.54mm
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-802B44LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-802B44LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-802B44LF 95278-802B44LF数据手册

95278-802B44LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
