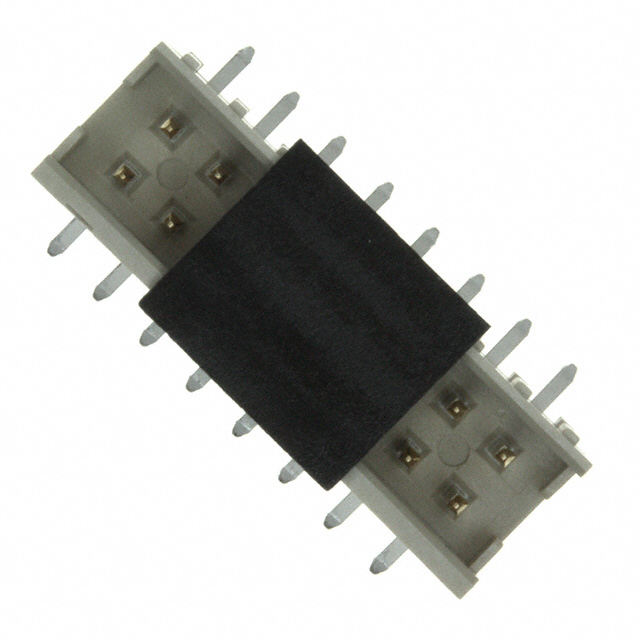

98424-G52-16ALF

厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 2.0mm间距16p双排排针 板对板, 线对板连接器, Minitek系列, 直角, 表面
供应商型号: N-98424-G52-16ALF
供应商: 云汉优选
标准整包数: 600
AMPHENOL 矩形连接器 - 针座 - 公插针 98424-G52-16ALF

98424-G52-16ALF概述

    # Minitek® Headers 技术手册解析

    产品简介


    Minitek® Headers 是 Amphenol FCI 推出的一款适用于板对板和线缆对板连接的电子元器件。产品采用 2.00mm 的间距设计,提供多种不同的布局和安装方式(垂直和直角),并且具备较高的温度耐受能力和高可靠性。Minitek® Headers 主要应用于汽车、通信、服务器、工业自动化、医疗和消费电子产品等领域。

    技术参数


    材料
    - 外壳:高温热塑塑料,黑色,UL94V-0 阻燃等级
    - 针脚:磷青铜
    - 镀层:金或锡镀层,厚度为 1.27 微米镍层
    机械性能
    - 针保持力:最低 7N
    电气性能
    - 电流承载能力:连续电流为 1A 或 2A
    - 绝缘电阻:最小 1000 兆欧
    - 介电强度电压:650V
    环境条件
    - 操作温度范围:-55°C 至 +125°C

    产品特点和优势


    Minitek® Headers 的独特功能和优势体现在以下几个方面:
    - 模块化系统:保证了不同型号间的互换性,提高了设计灵活性。
    - 共面性:通过较低的共面度确保自动贴装过程中无方向限制。
    - 低焊点推力:通过独特的引脚长度设计,减少了焊接过程中因引脚插入孔内而导致的锡膏推挤问题。
    - 兼容性:产品能够承受回流焊接过程中的高温,适用于各种自动化生产流程。

    应用案例和使用建议


    Minitek® Headers 广泛应用于汽车、通信、医疗等多个领域。在这些应用中,它们能够有效地提升系统的可靠性和耐用性。例如,在汽车电子控制单元中,它们可以用于实现各组件之间的稳定连接;在通信设备中,它们能够支持高密度布线的需求。
    使用建议
    - 组装过程中注意防尘措施:避免在组装过程中引入灰尘,影响焊接效果。
    - 合理选择材料和镀层:根据具体应用需求选择合适的镀层材料,如金或锡,以满足特定的环境要求。

    兼容性和支持


    Minitek® Headers 具备与多种电子元件和设备的兼容性,尤其是 SMT 工艺中其他元器件的兼容性。此外,Amphenol FCI 提供详尽的技术文档和支持服务,确保用户能够顺利完成安装和调试。

    常见问题与解决方案


    1. 问题:焊接过程中焊点推力大
    - 解决方案:使用 Pin-in-Paste 技术,并优化引脚长度和锡膏模板设计。
    2. 问题:接触电阻偏高
    - 解决方案:确保正确的镀层厚度,并严格遵循焊接工艺标准。
    3. 问题:机械稳定性不足
    - 解决方案:选用具有更高机械强度的材料,并采用正确的组装方法。

    总结和推荐


    总体而言,Minitek® Headers 在设计、材料选择和加工工艺上均表现出色,具备优秀的电气性能和环境适应性。对于需要高可靠性的电子系统,特别是汽车、通信和工业自动化领域,Minitek® Headers 是一个理想的选择。鉴于其优异的性能和广泛的应用场景,强烈推荐在相关项目中使用该产品。

98424-G52-16ALF参数

参数
间距-配接 2mm
类型 Header,Latch Holder
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
排数 2
针脚数 16pin
额定电流 2A(AC/DC)
颜色 奶油色
长*宽*高 18mm(长度)*9mm(高度)
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

98424-G52-16ALF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98424-G52-16ALF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 98424-G52-16ALF 98424-G52-16ALF数据手册

98424-G52-16ALF封装设计

查看详情并下载
Symbol
Footprint
3D Model
