95278-802A10LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 10pin 3A 380nm 金 黑色 贴片安装
供应商型号: 649-95278-802A10LF
供应商: Mouser
标准整包数: 1

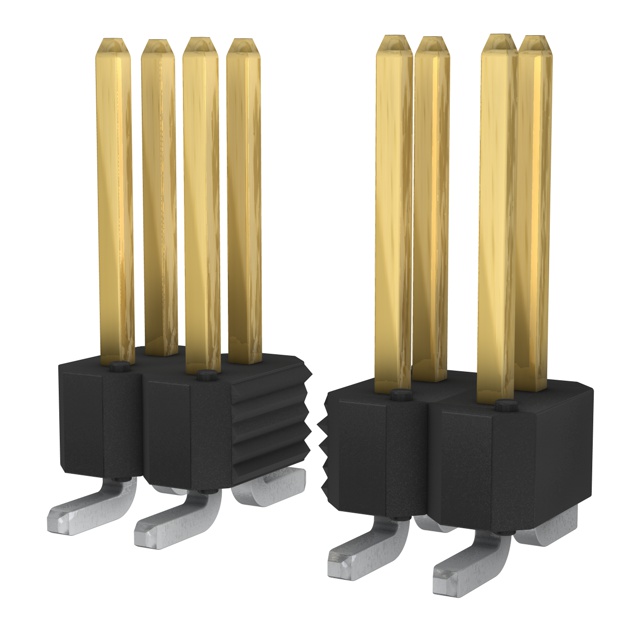

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-802A10LF

95278-802A10LF概述


    产品简介


    BergStik® Headers 是 Amphenol FCI Basics 推出的一系列高性能无屏蔽直插式连接器。这些连接器提供了多种配置选项,包括表面贴装(SMT)、通孔(THT)和压接(PF)等版本,适用于从 2 到 72 个位置的单排和双排配置。其独特的“可折断设计”使得可以根据应用需求切割成特定长度,最大电流额定值为每个接触点 3A。这些连接器广泛应用于个人护理设备(如吹风机)、家用护理设备(如清洁机器人)、家庭自动化系统(如报警系统)、服务器、存储系统、机器人以及可编程逻辑控制器(PLC)和电动工具等领域。

    技术参数


    材料
    - 外壳材料:高温热塑性塑料
    - 可燃性等级:UL94V-0
    - 引脚材料:磷青铜
    - 镀层:金 / GXT® 或镍上 1.27µm (50µin) 镀锡
    机械性能
    - 引脚保持力到外壳:≥ 9N
    电气性能
    - 电流额定值:
    - 持续电流:3A
    - 直流最大电流:2A
    - 绝缘电阻:≥ 5000MΩ
    - 介电强度:≥ 1500Vrms
    环境性能
    - 工作温度范围:-65°C 至 +125°C
    产品规范
    - 产品型号:BUS-12-050 / BUS-12-144 (双镀层) / BUS-12-117 (压接)
    认证
    - UL 认证:E66906
    包装
    - 包装方式:袋装,端接卷轴,可选管装或带状卷轴加拾取盖帽

    产品特点和优势


    BergStik® Headers 的显著特点是其高耐温塑料材料、可定制高度以及易于焊接的设计。这种设计使其适用于各种广泛的应用,包括服务器、存储系统和机器人等领域。此外,通过双面镀层,这些连接器可以高效地处理焊接污染,并提供较高的接触保持力。低成本和高效的压接设计使其在焊接到电路板时非常方便,从而确保了其在不同应用中的可靠性和成本效益。

    应用案例和使用建议


    应用案例
    - 服务器和存储系统:BergStik® Headers 可以用于服务器和存储系统中,确保数据传输的稳定性和可靠性。
    - 家庭自动化系统:例如,在报警系统中,这些连接器可以确保各组件之间的可靠连接。
    使用建议
    - 优化方案:为了进一步提高连接器的可靠性和耐用性,建议在焊接前进行适当的清洁处理,并定期检查接触点的状况。

    兼容性和支持


    BergStik® Headers 与 Dubox® 接收器完全兼容,适用于 THT 和 PF 版本。厂商提供了详细的技术手册和支持服务,帮助用户更好地理解和使用这些连接器。通过优化的焊接工艺和使用建议,可以最大程度地提高这些连接器的使用寿命和性能。

    常见问题与解决方案


    问题1:如何防止接触点污染?
    - 解决方案:在焊接前使用适当的清洁剂去除任何可能的污染物,并确保焊接过程中没有焊料溢出。
    问题2:如何选择合适的引脚样式?
    - 解决方案:根据具体应用需求选择合适的引脚样式。通常,较短的引脚更适合紧凑的空间,而较长的引脚则有助于更好的电气接触。

    总结和推荐


    BergStik® Headers 以其高耐温材料、灵活的定制能力和出色的电气性能,在多个关键应用领域展现出卓越的优势。其广泛的适用性、高效的压接设计以及可靠的机械和电气性能使其成为许多工业和消费电子产品中的理想选择。强烈推荐给那些需要高性能、低成本连接解决方案的用户。

95278-802A10LF参数

参数
针脚数 10pin
额定电流 3A
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
排数 2
防护等级 -
触头镀层厚度 - 配接 380nm
颜色 黑色
间距-配接 2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-802A10LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-802A10LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-802A10LF 95278-802A10LF数据手册

95278-802A10LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
