首页  >  产品百科  >  77315-428-03LF

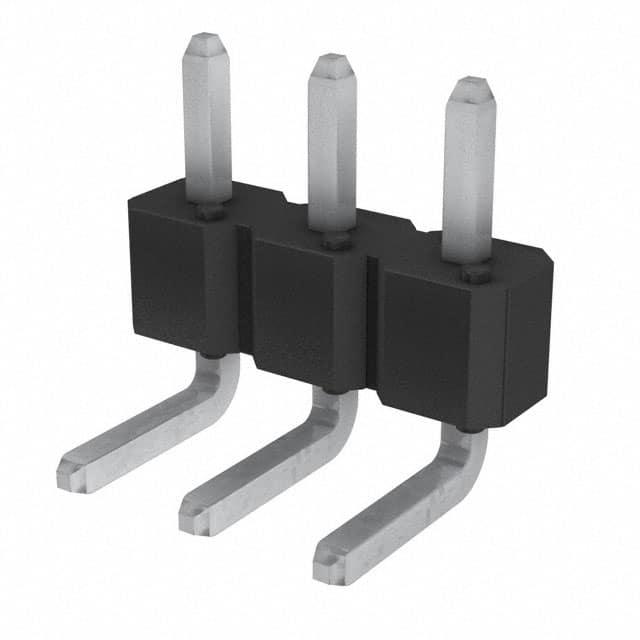

77315-428-03LF

厂牌: AMPHENOL
产品描述: 3pin 2.54mm 1 Breakaway,Header,Push-Pull 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77315-428-03LF
供应商: 期货订购
标准整包数: 1000
AMPHENOL 矩形连接器 - 针座 - 公插针 77315-428-03LF

77315-428-03LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一款多功能电子连接器,适用于板对板、板对电缆、板对分线、板对柔性互连等多种连接方式。其主要功能在于提供可靠稳定的电气连接,在垂直和直角两种配置下均能实现一至三排的排列组合。这款连接器符合欧盟RoHS标准,确保在环境保护方面达到行业最高要求。

    技术参数


    - 材料
    - 针脚:磷青铜合金(UNS C51000),符合ASTM B-159标准。
    - 绝缘体:高耐热树脂,具有UL-94-V0阻燃等级。

    - 镀层
    - 焊尾:锡铅电镀(60/40),厚度100微英寸,底镀镍50微英寸,或纯锡厚度100-150微英寸。
    - 接触区域:镍基底50微英寸,表面金镀层(MIL-G-45204,Type II)。

    - 电气特性
    - 绝缘电阻:> 5,000 兆欧(500V DC)。
    - 耐压绝缘强度:> 1500V(AC或DC,60Hz,1分钟)。
    - 电流承载能力:3安培。
    - 工作温度范围:-65°C 到 +130°C。

    - 机械特性
    - 针脚保持力:轴向负载不小于2.0磅(约0.9千克),速率0.2英寸/分钟。

    - 环境条件
    - 热冲击测试:-55°C到+105°C(尼龙),-65°C到+130°C(聚碳酸酯、聚苯硫醚和液晶聚合物)。
    - 恒湿环境:40°C,95%相对湿度,96小时。
    - 焊料耐受性:符合MIL-STD-202 Method 208F标准。
    - 无铅再流焊:峰值温度245±5°C(非无铅峰值温度260±5°C,持续时间10秒)。

    产品特点和优势


    Duplex Plated Bergstik® II Headers 在高可靠性、环境适应性和电气稳定性方面表现卓越。其磷青铜材质的针脚不仅具有优异的导电性能,还具备良好的耐腐蚀性。高耐热树脂的绝缘体使得产品能在极端温度条件下稳定工作。此外,它的多层镀层结构,确保了长期可靠的电气连接。

    应用案例和使用建议


    这类连接器广泛应用于各种电子设备中,如通信设备、汽车电子、医疗仪器等领域。在设计电路板时,建议根据实际应用场景选择合适的连接器型号和排数配置。例如,在需要高密度连接的应用中,可以选择多排配置;而在环境较为恶劣的情况下,可以考虑采用特殊材料以提高耐久性。

    兼容性和支持


    这款连接器支持与FCI的Mini PV终端或其他0.025英寸插针兼容的插座配合使用,满足不同应用需求。厂商提供详尽的技术支持和维护服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:在高湿度环境下使用时出现故障
    - 解决方案: 请确保连接器安装在适当的防水环境中,并定期检查其密封性。

    - 问题:焊接过程中出现气泡或焊接不良
    - 解决方案: 检查焊接工艺参数是否正确,必要时重新调整。

    总结和推荐


    总体而言,Duplex Plated Bergstik® II Headers是一款高性能、高可靠性的电子连接器,特别适合需要高度稳定和耐用连接的应用场合。它在工业界得到了广泛的认可和应用。强烈推荐在各种高要求电子设备中使用此款连接器。

77315-428-03LF参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
额定电流 3A
类型 Breakaway,Header,Push-Pull
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 2μm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77315-428-03LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77315-428-03LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77315-428-03LF 77315-428-03LF数据手册

77315-428-03LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.561
2000+ ¥ 0.561
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 561
直接购买
加入购物车
