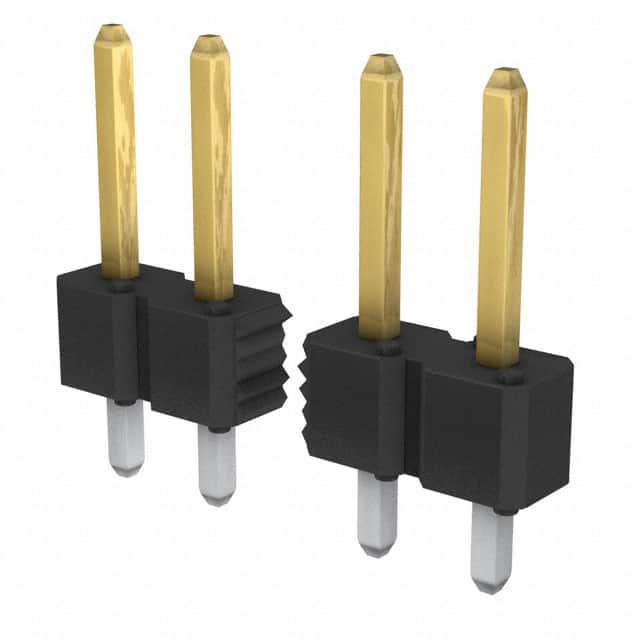

77311-801-08LF

厂牌: AMPHENOL
产品描述: 8pin 2.54mm 1 Header,Push-Pull 3A 380nm 金 黑色 通孔安装
供应商型号: Q-77311-801-08LF
供应商: 期货订购
标准整包数: 500
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-801-08LF

77311-801-08LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    产品类型:接插件连接器
    主要功能:提供板对板、板对线、板对离散线和板对柔性互连能力
    应用领域:广泛应用于电信、计算机、航空航天、汽车电子等领域

    技术参数


    电气特性:
    - 绝缘电阻:≥5,000兆欧(测试电压500VDC)
    - 耐压:1500V(AC或DC,60Hz)
    - 额定电流:3安培
    - 操作温度范围:-65°C至+130°C
    机械特性:
    - 针保持力:≥2磅
    - 压接测试:针在无焊锡状态时,以0.2英寸/分钟的速度施加轴向载荷而不脱落
    环境条件:
    - 热冲击:-55°C至+105°C(尼龙)或-65°C至+130°C(聚酯、聚苯硫醚和液晶聚合物)
    - 恒定湿度:40°C,相对湿度95%,持续96小时
    - 高温寿命:105°C(尼龙)或130°C(聚酯、聚苯硫醚和液晶聚合物),持续315小时
    - 再流焊:峰值温度245±5°C,持续10秒(无铅峰值温度260°C±5°C)
    材料和镀层:
    - 插针:磷青铜合金,符合ASTM B-159标准
    - 绝缘体:高耐热树脂,具有UL-94-V0阻燃等级
    - 表面处理:纯锡(无铅)或镀锡(含铅),厚度≥100μ英寸,表面镀金(符合MIL-G-45204标准),厚度≥50μ英寸

    产品特点和优势


    1. 双重镀层设计:提供了更好的抗腐蚀能力和可靠性。
    2. 广泛的适用性:可与FCI Mini PV终端或其他0.025英寸插针兼容接头配合使用,支持垂直和直角配置。
    3. 环保认证:符合欧盟RoHS指令要求,环保材料。
    4. 高温稳定性:能在极端温度下稳定运行,适用于严苛环境。
    5. 耐久性强:经过严格的机械和环境测试验证,确保长期使用稳定可靠。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中用于传感器与控制器之间的信号传输。
    - 在数据中心中用于服务器和存储设备之间的高速数据传输。
    - 在工业自动化控制系统中用于人机界面和PLC之间的通信。
    使用建议:
    - 确保在焊接过程中遵循指定的再流焊曲线,以避免因过热而导致的损坏。
    - 使用前需检查接头表面是否干净,防止污染物影响接触可靠性。
    - 定期进行清洁和维护,特别是在恶劣环境下使用时,可以提高使用寿命。

    兼容性和支持


    该产品可以与多种0.025英寸插针兼容接头配合使用,实现不同的连接需求。制造商提供详尽的技术支持和售后服务,包括产品咨询、维修和技术培训等。

    常见问题与解决方案


    问题1:如何保证连接器在极端温度下的稳定性?
    - 解决办法:选择符合相关测试标准的材料,并确保产品在制造过程中通过了高温、低温和热冲击测试。
    问题2:如何提高连接器的电气可靠性?
    - 解决办法:确保连接器的绝缘电阻和耐压值达到标准,定期进行清洁和检查,确保接触点无污垢和氧化。
    问题3:如何应对焊接过程中的气泡问题?
    - 解决办法:严格控制焊接工艺,确保焊点均匀且无气泡,遵循规定的再流焊曲线。

    总结和推荐


    综述:
    Duplex Plated Bergstik® II Headers在各种复杂和恶劣环境中表现出色,其独特的双重镀层设计、宽泛的操作温度范围、严格的生产质量控制和详细的测试报告都使其在市场上具备很高的竞争力。
    推荐意见:
    鉴于该产品的可靠性和广泛的适用性,强烈推荐在需要高稳定性和长寿命的场合中使用。无论是工业自动化还是航空航天领域,Duplex Plated Bergstik® II Headers都是一个值得信赖的选择。

77311-801-08LF参数

参数
针脚数 8pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
类型 Header,Push-Pull
额定电流 3A
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77311-801-08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-801-08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-801-08LF 77311-801-08LF数据手册

77311-801-08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 2.519
1000+ ¥ 2.519
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1259.5
