77317-404-72LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 72pin 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77317-404-72LF
供应商: 期货订购
标准整包数: 50
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-404-72LF

77317-404-72LF概述


    产品简介

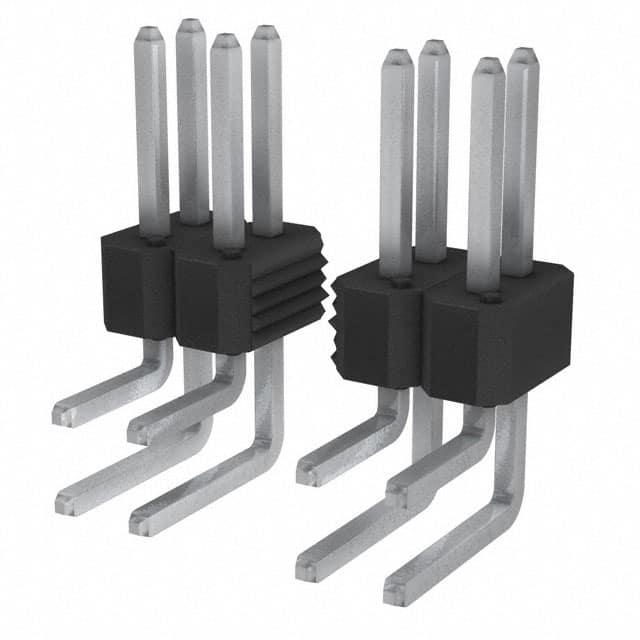

    产品名称:Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种高性能电子连接器,适用于多种工业和商业应用。这类连接器的主要功能是实现板对板、板对线缆、板对离散线和板对柔性互联的连接。它们可用于垂直和直角配置的一行到三行结构。Duplex Plated Bergstik® II Headers 广泛应用于通信设备、计算机、汽车电子以及各种需要高可靠性的连接场合。

    技术参数


    - 电气特性:
    - 绝缘电阻:不小于5,000兆欧(测试电压500V DC,测量时间2分钟)。
    - 耐压能力:在1500V (DC, RMS 或AC, 60Hz) 下无击穿、泄漏电流不超过1毫安(测试时间60秒)。
    - 电流额定值:3安培。
    - 工作温度范围:-65°C 至 +130°C。
    - 机械特性:
    - 针保持力:每个针承受最小2磅的轴向负载,加载速率0.2英寸/分钟,不会从绝缘体中脱落。
    - 环境条件:
    - 热冲击:温度范围从-55°C 到 +105°C(尼龙材料);-65°C 到 +130°C(其他材料)。
    - 恒定湿度:+40°C,相对湿度95%,持续96小时。
    - 高温寿命:105°C(尼龙材料),130°C(其他材料),持续315小时。
    - 耐焊热:无物理损伤。
    - 回流焊接:峰值温度245±5°C(无铅峰值温度260±5°C,持续10秒)。

    产品特点和优势


    Duplex Plated Bergstik® II Headers 具备以下特点和优势:
    - 高可靠性:通过多项严格的环境和机械测试,确保长期稳定运行。
    - 宽工作温度范围:适应从极寒到高温的各种环境。
    - 快速连接:方便的直角设计和可靠的焊接能力使其易于安装。
    - 双面镀层:磷青铜合金镀镍,增强导电性和耐腐蚀性。
    - 符合RoHS标准:无铅设计,环保安全。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于数据传输,要求高速、高可靠性连接。
    - 计算机设备:主板和扩展卡之间的互连。
    - 汽车电子:发动机控制系统、传感器和执行器的连接。
    - 工业自动化:机器人控制系统的连接。
    使用建议:
    - 在安装前检查连接器的外观,确保无损。
    - 安装时应使用适当的工具以避免损坏。
    - 为了提高可靠性,在高温环境下建议增加散热措施。
    - 使用前应进行充分的环境和电气测试以确保其在特定应用中的兼容性和可靠性。

    兼容性和支持


    Duplex Plated Bergstik® II Headers 支持与 FCI 的 Mini PV® 端子或其他符合0.025"针兼容的插座配接,可在多种配置下提供连接。FCI 提供详尽的技术支持和售后服务,确保客户能够充分利用产品的性能和特性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 针保持力不足 | 检查安装过程中是否有过度弯曲导致变形,必要时重新安装。|
    | 连接不稳定 | 确保插针完全插入且无松动,如有必要可更换新的连接器。 |
    | 焊接不良 | 检查焊接工艺和焊料质量,按照标准工艺进行焊接。|

    总结和推荐


    总体来说,Duplex Plated Bergstik® II Headers 是一款性能优异、可靠稳定的连接器,适用于各种严苛环境下的应用。其宽泛的工作温度范围和高可靠性使其成为通信设备、计算机系统、汽车电子和工业自动化等领域的理想选择。尽管价格较高,但考虑到其卓越的性能和长久的使用寿命,依然推荐使用。
    综上所述,如果你需要一个能够在各种环境中稳定工作的高性能连接器,Duplex Plated Bergstik® II Headers 是一个值得考虑的选择。

77317-404-72LF参数

参数
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
额定电流 3A
针脚数 72pin
防护等级 -
颜色 黑色
间距-配接 2.54mm
触头镀层厚度 - 配接 2μm
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装

77317-404-72LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-404-72LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-404-72LF 77317-404-72LF数据手册

77317-404-72LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
