77317-403-16LF

厂牌: AMPHENOL
产品描述: 16pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 2μm 锡 黑色 通孔安装
供应商型号: 649-77317-403-16LF
供应商: Mouser
标准整包数: 1

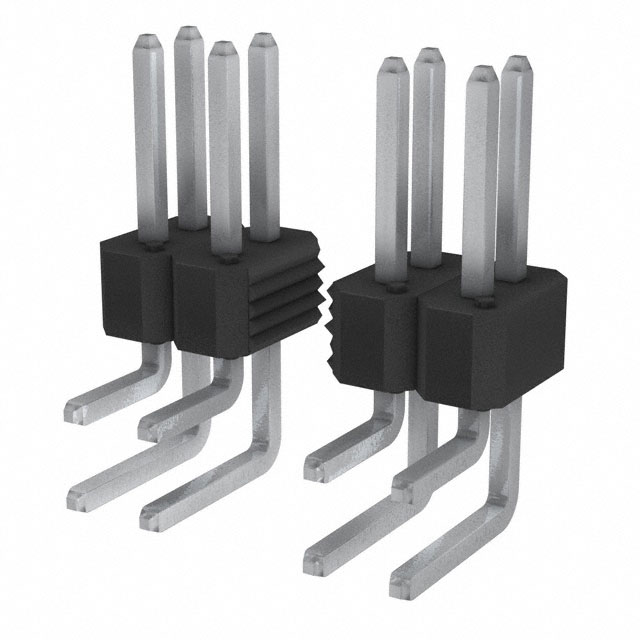

AMPHENOL 矩形连接器 - 针座 - 公插针 77317-403-16LF

77317-403-16LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双面镀层Bergstik II连接器)是一种广泛应用于板对板、板对线、板对柔性连接的高性能电子连接器。该产品提供了一种多功能、可靠的电气接口解决方案,适用于各种工业自动化、通信设备及消费电子产品等领域。

    技术参数


    1. 材料与工艺:
    - 插针:磷青铜合金UNS C51000,符合ASTM B-159标准。
    - 绝缘体:高温树脂,具有UL-94-V0阻燃等级。
    - 镀层:接触区域镀金,纯镍涂层,铅自由选项为100-150µ”厚度纯锡镀层。
    2. 电气特性:
    - 绝缘电阻:≥5,000兆欧(500V直流电压测量,间隔2分钟)。
    - 耐压测试:无电弧,绝缘击穿或漏电流(>1毫安)(1500伏特,交流或直流,持续60秒)。
    - 额定电流:3安培。
    - 工作温度范围:-65°C到+130°C。
    3. 机械特性:
    - 插针保持力:至少2.0磅轴向负载,速率为0.2英寸/分钟。
    4. 环境条件:
    - 热冲击:-55°C至+105°C(尼龙),-65°C至+130°C(PCT, PPS&LCP)。
    - 恒定湿度:+40°C,95%相对湿度(96小时)。
    - 高温寿命:105°C(尼龙),130°C(PCT, PPS&LCP),持续315小时。
    - 无铅焊接:符合J-STD-020C标准。

    产品特点和优势


    1. 双面镀层设计:有效提高了连接器的耐腐蚀性和电气性能。
    2. 多配置选择:提供垂直和直角配置的一行、两行、三行安装方式。
    3. 材料与工艺先进:采用高强度、高可靠性的磷青铜合金和UL-94-V0阻燃等级材料。
    4. 高可靠性:通过严格的质量控制测试,确保长期稳定工作。
    5. 环保:完全符合欧盟RoHS指令,满足无铅焊接要求。

    应用案例和使用建议


    - 板对板连接:用于PCB板之间的互连,特别适用于空间紧凑的设计。
    - 板对线连接:适用于模块化设计中的信号传输。
    - 板对柔性连接:可用于可穿戴设备、医疗器械等领域。
    使用建议:
    - 在进行热冲击测试之前,请确保所有接插件均已固定。
    - 进行恒定湿度测试时,务必保持相对湿度的稳定,以获得更准确的结果。
    - 需要定期检查和维护,特别是接触部位的清洁,以避免氧化或污染影响连接效果。

    兼容性和支持


    该产品与FCI的Mini PV终端或其他0.025"针式兼容插座匹配良好。厂商提供详尽的技术支持和售后服务,包括样品测试、现场技术支持、质量保证服务等。

    常见问题与解决方案


    1. 问题:连接器外观出现损坏
    - 解决方案:检查是否有装配不当或运输过程中造成的损伤。重新装配并确认连接正确。

    2. 问题:连接不稳定
    - 解决方案:检查接触面积是否清洁,必要时更换新的连接器。确保插针和插座均正确装配到位。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers是一款具备先进技术和广泛应用场景的高性能连接器。其优异的机械和电气特性,加上严格的制造和测试流程,使其成为电子设备制造商的理想选择。强烈推荐使用该产品,尤其适合对可靠性要求高的应用场合。

77317-403-16LF参数

参数
针脚数 16pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 2μm
颜色 黑色
触头镀层 - 配接
额定电流 3A
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77317-403-16LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-403-16LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-403-16LF 77317-403-16LF数据手册

77317-403-16LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5755 ¥ 13.313
10+ $ 1.334 ¥ 11.2723
25+ $ 1.199 ¥ 10.1316
100+ $ 1.134 ¥ 9.5823
250+ $ 1.0422 ¥ 8.8066
500+ $ 0.8856 ¥ 7.4833
1000+ $ 0.8176 ¥ 6.9084
2500+ $ 0.6153 ¥ 5.1993
库存: 488
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.31
