首页  >  产品百科  >  95293-401-09LF

95293-401-09LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 9pin 3A 2μm 锡 黑色 贴片安装 22.86mm(长度)
供应商型号: Q-95293-401-09LF
供应商: 期货订购
标准整包数: 500

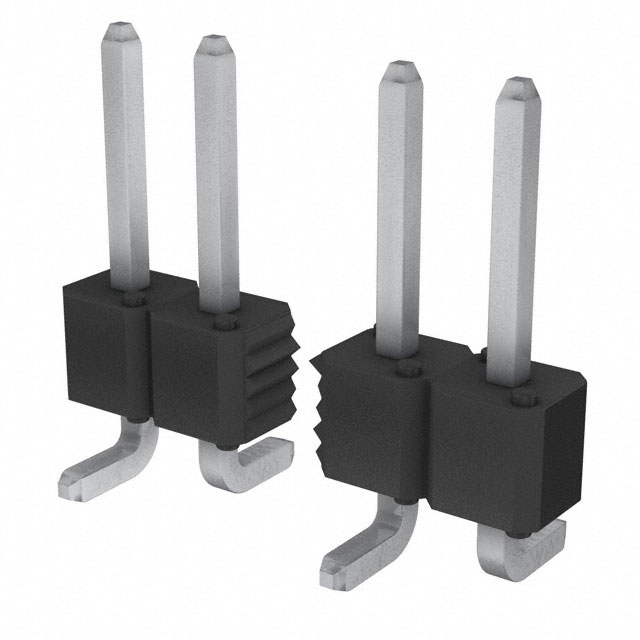

AMPHENOL 矩形连接器 - 针座 - 公插针 95293-401-09LF

95293-401-09LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik® II接头)是一种电子连接器,广泛应用于电子设备中实现板对板、板对线缆、板对分立电线以及板对柔性电路板的连接。它们可以在垂直和直角配置中以单行、两行或三行的形式工作,为现代电子产品提供了高度灵活性和可靠性。

    技术参数


    - 材质:磷青铜(符合ASTM B-159标准),绝缘材料采用具有UL-94-V0阻燃等级的高温树脂。
    - 镀层:
    - 镍镀层:50微英寸(符合QQ-N-290标准)。
    - 焊锡尾部:100至150微英寸纯锡(无铅选项)。
    - 接触区:金镀层(符合MIL-G-45204标准)。
    - 电气特性:
    - 绝缘电阻:≥5,000兆欧(测试电压为500V DC)。
    - 耐压:无电弧、击穿现象,泄漏电流≤1毫安(测试电压为1500V DC或AC)。
    - 电流承载能力:3安培。
    - 工作温度范围:-65°C 至 +130°C。
    - 机械特性:
    - 轴向负载:≥2磅。
    - 环境条件:
    - 热冲击:-55°C 至 +105°C(尼龙);-65°C 至 +130°C(PCT, PPS&LCP)。
    - 恒定湿度:40°C, 95%相对湿度,96小时。
    - 高温寿命:105°C(尼龙),130°C(PCT, PPS&LCP),315小时。
    - 焊料耐热性:无物理损伤。

    产品特点和优势


    Duplex Plated Bergstik® II Headers的主要优势在于其出色的电气和机械性能,特别是其高电流承载能力和广泛的温度适应性。通过双镀层工艺(镍+金),它提供了卓越的耐腐蚀性和良好的接触性能。此外,这些连接器符合RoHS要求,环保且易于焊接。

    应用案例和使用建议


    应用案例
    这类连接器在汽车电子、工业控制、通讯设备及医疗仪器等领域有着广泛应用。例如,在车载导航系统中,它可确保可靠的数据传输,即便在极端温度环境下也能保持稳定。
    使用建议
    1. 在安装时,确保使用合适的工具和方法进行焊接,避免过度热应力。
    2. 定期检查连接器是否有物理损伤或腐蚀迹象。
    3. 当使用在温度极端变化的环境中时,考虑使用专用的导热材料来保护连接器不受环境影响。

    兼容性和支持


    这些连接器可以与FCI的Mini PV终端或其他0.025英寸插针兼容的插座配合使用。制造商提供全面的技术支持和维护服务,确保产品的最佳性能和最长使用寿命。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后连接器出现松动 | 确保焊接过程平稳进行,避免焊点冷裂纹。必要时重新焊接。 |
    | 连接器电气性能不佳 | 检查是否存在接触不良,尝试清洁接触区域或更换损坏部件。 |

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers凭借其高性能、高可靠性和宽广的工作温度范围,是许多严苛应用环境的理想选择。如果您需要在复杂且多变的应用环境中保持稳定的电气连接,这些连接器将是您不二的选择。因此,强烈推荐将它们纳入您的设计之中。

95293-401-09LF参数

参数
防护等级 -
排数 1
触头镀层厚度 - 配接 2μm
触头镀层 - 配接
颜色 黑色
针脚数 9pin
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
额定电流 3A
长*宽*高 22.86mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95293-401-09LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-401-09LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-401-09LF 95293-401-09LF数据手册

95293-401-09LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.639
1000+ ¥ 1.639
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 819.5
