95278-101B28LF

厂牌: AMPHENOL
产品描述: 28pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 760nm 金 黑色 贴片安装
供应商型号: Q-95278-101B28LF
供应商: 期货订购
标准整包数: 240

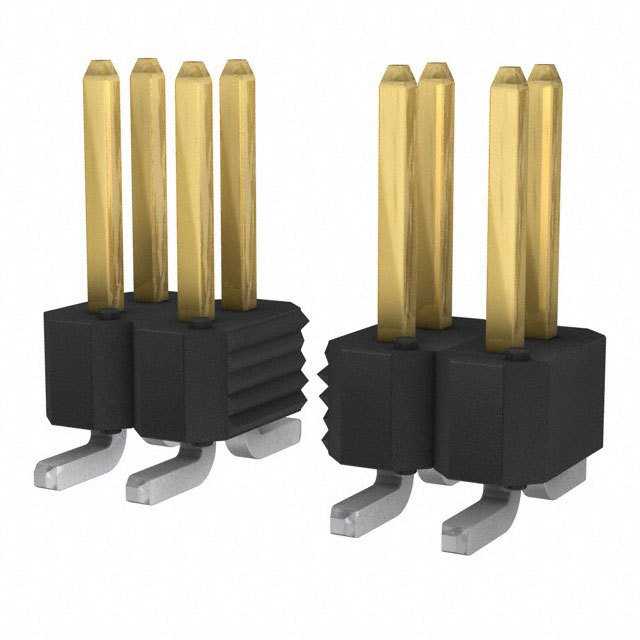

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-101B28LF

95278-101B28LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种多功能电子连接器,广泛应用于各种板对板、板对线缆、板对离散线及板对柔性互连的应用场景。其独特的设计使其在多种垂直和直角配置下都能提供可靠连接。

    技术参数


    - 工作温度范围:-65°C 到 +130°C
    - 电流承载能力:3 安培
    - 绝缘电阻:≥ 5,000 兆欧(使用 500V 直流电测试)
    - 耐电压强度:≥ 1,500 伏(AC 或 DC,60Hz)
    - 机械特性:每个针脚可承受至少 2 磅的轴向负荷
    - 环境条件:经过热冲击、湿度稳态、高温寿命、焊接性、抗焊热及红外回流等多种环境测试

    产品特点和优势


    - 双镀层工艺:提升可靠性与使用寿命
    - 高精度制造:确保连接的稳定性与一致性
    - 广泛适用性:适用于多种电气连接场景,包括板对板、板对线缆等
    - 环保材料:符合RoHS标准,无铅设计,绿色环保
    - 多配置选项:提供垂直和直角两种配置选择

    应用案例和使用建议


    - 应用实例:在工业控制、通信设备、医疗设备等高可靠性需求的场合,Duplex Plated Bergstik® II Headers 能提供稳定可靠的电气连接。
    - 使用建议:
    - 在组装时需注意正确的插拔方向,避免因错误插拔造成损坏。
    - 使用前检查连接器的外观和结构完整性,确保所有针脚无损坏。
    - 根据不同的应用场合选择合适的连接器型号,以满足电流、温度等方面的需求。

    兼容性和支持


    - 兼容性:与 FCI 的 Mini PV™ 端子或其他 0.025 英寸插针兼容的插座兼容。
    - 支持和服务:由 FCI 提供全面的技术支持和售后服务,包括技术咨询、故障排查等服务。

    常见问题与解决方案


    1. 问题:在焊接过程中,连接器容易受到物理损伤。
    - 解决方案:按照焊接温度曲线(如 Chart I 所示)进行焊接操作,确保连接器不会因过高的温度而受损。

    2. 问题:使用过程中,连接器的接触可靠性降低。
    - 解决方案:检查连接器是否正确安装并紧固,确保没有松动现象;定期进行清洁和维护,保持良好的接触状态。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 以其卓越的电气特性和机械特性,在工业应用中展现出极高的可靠性和稳定性。它适用于需要高可靠性连接的场合,且具备广泛的温度适应能力和环境耐受性。建议在高要求的工业、医疗和通信设备等领域优先选用此产品。

95278-101B28LF参数

参数
针脚数 28pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
类型 Breakaway,Header,Push-Pull
颜色 黑色
防护等级 -
额定电流 3A
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

95278-101B28LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-101B28LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-101B28LF 95278-101B28LF数据手册

95278-101B28LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ $ 1.101 ¥ 9.1384
库存: 2400
起订量: 240 增量: 240
交货地:
最小起订量为:240
合计: ¥ 2193.21
