95278-402B28LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 28pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95278-402B28LF
供应商: 期货订购
标准整包数: 240

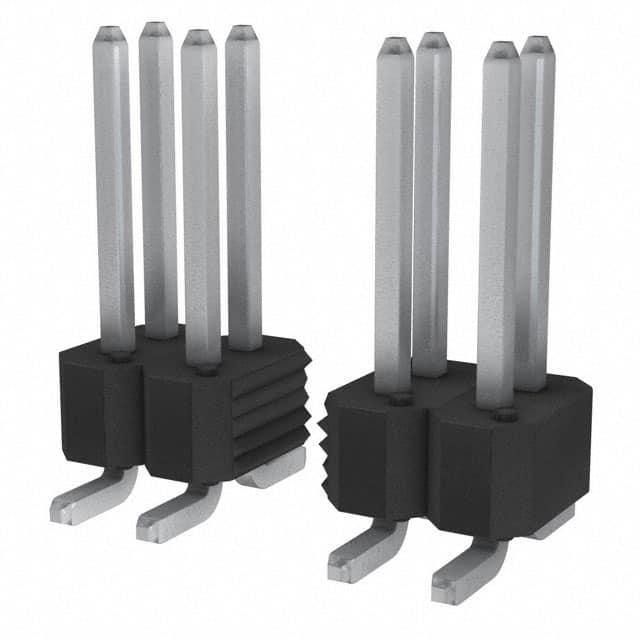

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-402B28LF

95278-402B28LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种用于连接器的高性能插头。它们广泛应用于电子设备中,例如在板到板、板到电缆、板到离散线和板到柔性互连等场景中。通过提供多种排列方式(垂直一排、两排或三排配置,以及直角一排或两排配置),这些连接器为复杂电路设计提供了极大的灵活性。本产品完全符合无铅标准,满足欧盟关于限制有害物质的指令(RoHS 指令 2002/95/EC)的要求。

    技术参数


    电气特性:
    - 绝缘电阻:不小于 5,000 兆欧姆(测试方法见 MIL-STD-202, Method 302)
    - 介电强度:在 1,500V DC, RMS 或 AC (60 Hz) 下无电弧闪络、绝缘击穿或过量泄漏电流(> 1 毫安)
    - 电流承载能力:3 安培
    - 工作温度范围:-65°C 到 +130°C
    机械特性:
    - 针脚保持力:最小轴向负载 2.0 磅,施加速率 0.2 英寸/分钟(参考 MIL-STD-1344A, Method 2007.1)
    环境条件:
    - 温度冲击:-55°C 至 +105°C(尼龙)/-65°C 至 +130°C(PCT, PPS 和 LCP)
    - 稳态湿度:+40°C,相对湿度 95%
    - 高温寿命:105°C(尼龙)/130°C(PCT, PPS 和 LCP),持续 315 小时
    - 焊锡性:蒸汽老化 4 小时
    - 焊接热抵抗:无物理损伤证据
    - 回流焊接:峰值温度 245±5°C(对于无铅选项,峰值温度为 260±5°C,持续时间 10 秒)

    产品特点和优势


    特点:
    - 高可靠性:通过多项严格的环境测试验证
    - 多种配置选择:满足多样化的连接需求
    - 无铅设计:符合环保要求
    - 高温适应性:能够在极端环境下正常工作
    优势:
    - 提供优异的电气性能,确保稳定可靠的信号传输
    - 强大的机械结构设计,确保长期使用的稳定性
    - 符合国际安全标准,适用于各种工业和商业应用

    应用案例和使用建议


    应用场景:
    - 车载电子系统
    - 电信基础设施
    - 医疗设备
    - 工业自动化控制系统
    使用建议:
    - 在使用前检查连接器的完整性,确保没有物理损伤
    - 根据具体的应用需求选择合适的针数配置
    - 注意环境温度的变化,以保证最佳的工作性能
    - 使用正确的焊接技术,以防止热损伤

    兼容性和支持


    兼容性:
    - 与 FCI 的 Mini PV 终端或其他兼容的 0.025" 针状插座在 0.100" 中心线上兼容
    支持和服务:
    - FCI 提供全面的技术支持和售后服务,包括安装指导、故障排除和定期维护服务

    常见问题与解决方案


    问题 1:焊接后针脚脱落
    - 解决方案: 确保焊接过程中使用适当的温度曲线和焊接工具,避免过热损坏
    问题 2:连接不稳定
    - 解决方案: 检查接触面积的镀层质量,确保没有氧化或腐蚀
    问题 3:绝缘电阻低
    - 解决方案: 重新检查连接器的清洁度和密封性,确保没有灰尘或湿气侵入

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 是一款高可靠性的连接器,适用于各种严苛的工业和商业应用。它不仅具备出色的电气和机械性能,还具有良好的环境适应能力和长久的使用寿命。我们强烈推荐这一产品给那些对产品质量和性能有严格要求的用户。
    如果您需要更多详细信息或技术支持,请联系我们的授权分销商 Mouser Electronics。

95278-402B28LF参数

参数
触头镀层厚度 - 配接 2μm
防护等级 -
额定电流 3A
针脚数 28pin
排数 2
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
触头镀层 - 配接
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-402B28LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-402B28LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-402B28LF 95278-402B28LF数据手册

95278-402B28LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
