98464-G61-12LF

厂牌: AMPHENOL
产品描述: Header,Latch Holder 2mm 2 12pin 2A(AC/DC) 760nm 金 奶油色 通孔安装 14mm*5.9mm*8.15mm
供应商型号: N-98464-G61-12LF
供应商: 云汉优选
标准整包数: 1

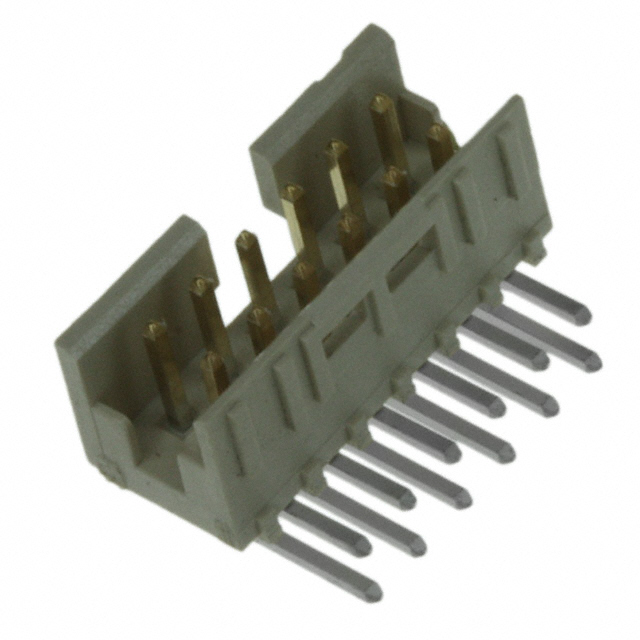

AMPHENOL 矩形连接器 - 针座 - 公插针 98464-G61-12LF

98464-G61-12LF概述

    Minitek® Headers: A Comprehensive Overview

    1. 产品简介


    Minitek® Headers 是 Amphenol FCI 的品牌,专门设计用于 2.00mm 轮廓下的板对板和线缆对板连接器。它们广泛应用于汽车、通信、服务器、工业自动化等多个行业。产品系列包括单排和双排垂直/直角插头以及不同类型的堆叠插头,可满足多样化的应用需求。

    2. 技术参数


    - 材料:高温度塑料,黑色,UL94V-0等级;磷青铜插针;镀金和锡(1.27µm 镍)。
    - 机械性能:插针保持力≥7N。
    - 电气性能:连续电流承载能力1A,绝缘电阻≥1000MΩ,介电耐压强度650V。
    - 环境条件:工作温度范围-55°C 至 +125°C。
    - 认证:符合RoHS指令。

    3. 产品特点和优势


    Minitek® Headers 拥有多项独特功能和优势:
    - 模块化系统:确保互换性和灵活设计。
    - 2mm间距:相较于2.54mm连接器,节省38%的板空间。
    - 超低共面性(0.1mm):自动放置时无方向约束。
    - 0.5mm方形拉制线针:提供四面光滑接触面。
    - 高温原材料范围:耐受回流焊接过程。
    - 易于操作且防震:确保高可焊性和高耐用性。
    - 宽温度范围:工作温度范围为-55°C 至 +85°C。

    4. 应用案例和使用建议


    - 汽车:适用于电子控制单元的可靠连接。
    - 通信:实现高效的数据传输和信号完整性。
    - 服务器和通信设备:提供稳定的数据传输接口。
    - 工业自动化和仪器仪表:用于需要频繁插拔的应用场合。
    使用建议:
    - 在高振动环境中使用时,选择带有防震功能的产品。
    - 在高温或低温环境下工作时,确保选用能够承受极端温度变化的产品。

    5. 兼容性和支持


    Minitek® Headers 兼容多种工业标准,易于与其他电子组件集成。Amphenol FCI 提供全面的技术支持和售后服务,包括在线文档和快速响应的客户服务团队。

    6. 常见问题与解决方案


    - 问题:长时间使用后,连接松动。
    解决方案:检查并确保安装正确,避免过度弯曲插针。
    - 问题:插入困难。
    解决方案:确认引脚和孔位对齐无误,使用正确的工具辅助插入。

    7. 总结和推荐


    Minitek® Headers 是一款高性能的板对板连接器,具备模块化、高可靠性及广泛应用的特点。适合于工业自动化、通信及汽车等领域的各种应用场景。我们强烈推荐这一系列产品给需要高度可靠连接解决方案的客户。

98464-G61-12LF参数

参数
额定电流 2A(AC/DC)
颜色 奶油色
间距-配接 2mm
触头镀层厚度 - 配接 760nm
针脚数 12pin
触头镀层 - 配接
防护等级 -
类型 Header,Latch Holder
排数 2
长*宽*高 14mm*5.9mm*8.15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

98464-G61-12LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98464-G61-12LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 98464-G61-12LF 98464-G61-12LF数据手册

98464-G61-12LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
