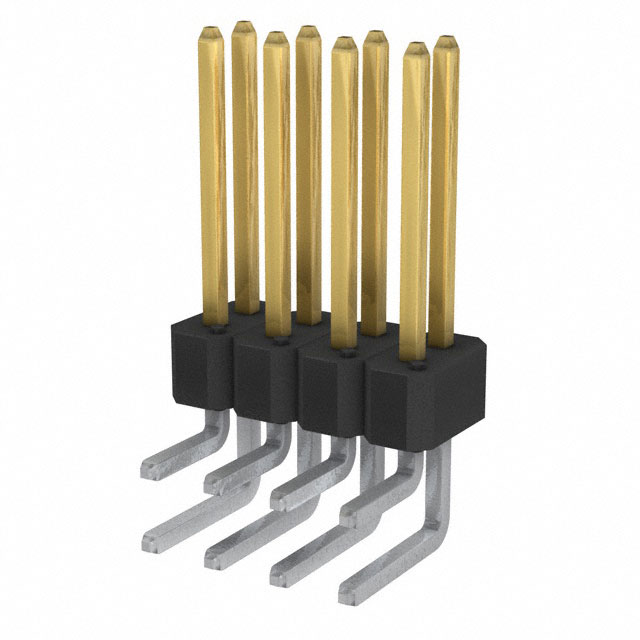

77317-814-08LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 8pin 3A 380nm 金 黑色 通孔安装
供应商型号: Q-77317-814-08LF
供应商: 期货订购
标准整包数: 500
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-814-08LF

77317-814-08LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种多用途电子连接器,主要用于电路板到电路板、电路板到电缆、电路板到离散线以及电路板到柔性连接的应用。这些连接器适用于垂直和直角配置的一行至三行设计,具有出色的电气特性和机械强度。它们广泛应用于消费电子、工业自动化、通信设备等领域。

    技术参数


    | 参数 | 描述 |

    | 材料 | 磷青铜合金(UNS C51000) |
    | 绝缘材料 | 高温树脂,UL-94-V0阻燃等级 |
    | 镀层 | 镍镀层(50μ"),金镀层(50μ"镍上100-150μ"纯锡) |
    | 接触电阻 | 5,000兆欧(最小值) |
    | 工作电压 | 1,500V DC(最大值) |
    | 工作电流 | 3安培(最大值) |
    | 操作温度范围 | -65°C 至 +130°C |
    | 插拔寿命 | 最小2.0磅力(无松动) |
    | 防水防尘能力 | 符合MIL-STD-202, Method 107G |
    | 焊接兼容性 | 铅焊和无铅焊 |

    产品特点和优势


    独特的功能与优势
    1. 镀层技术:采用双层镀层(镍和金),提供了出色的导电性和耐腐蚀性。
    2. 广泛的温度适应性:可在极端温度环境下(-65°C 至 +130°C)正常工作。
    3. 高绝缘电阻:确保了极低的漏电流,提高系统可靠性。
    4. 抗机械应力:插拔寿命长达2.0磅力,满足严格的机械要求。
    5. 环保:完全符合RoHS标准,无铅焊接,绿色环保。

    应用案例和使用建议


    应用案例
    1. 工业自动化控制:在恶劣环境下提供可靠的信号传输。
    2. 电信基础设施:用于数据中心服务器间的连接。
    3. 医疗设备:高精度传感器和控制系统中的连接。
    使用建议
    - 在进行高温焊接时,需注意选择合适的焊接温度曲线,以避免损坏绝缘材料。
    - 安装时建议使用专用工具,确保接触良好,减少接触电阻。
    - 在极端温度条件下,定期检查连接器的密封性能,确保长期稳定运行。

    兼容性和支持


    兼容性
    - 与FCI的Mini PV终端及其他兼容0.025"针脚的插座(中心距为0.100")兼容。
    支持
    - 厂商提供全面的技术支持,包括产品培训、样品测试及售后技术服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器在高温下性能下降 | 重新选择适合的工作温度范围 |
    | 焊接后接触不良 | 确保正确的焊接工艺,清洁焊接区域 |
    | 插拔次数过多导致失效 | 检查接触力是否符合要求,考虑更换部件 |

    总结和推荐



    总结


    Duplex Plated Bergstik® II Headers 是一款高性能、多功能的电子连接器。其优异的电气特性、出色的机械强度和广泛的应用范围使其在市场上具备较强的竞争力。
    推荐
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐在需要高可靠性的应用场景中使用Duplex Plated Bergstik® II Headers。无论是工业自动化、电信基础设施还是医疗设备,该产品都能提供可靠的连接解决方案。

77317-814-08LF参数

参数
针脚数 8pin
触头镀层 - 配接
间距-配接 2.54mm
颜色 黑色
触头镀层厚度 - 配接 380nm
排数 2
额定电流 3A
类型 Breakaway,Header,Push-Pull
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77317-814-08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-814-08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-814-08LF 77317-814-08LF数据手册

77317-814-08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
