901-10734

厂牌: AMPHENOL
产品描述: Male Pin,Plug,Threaded 导线安装,焊接安装,自由悬挂,贴片安装,通孔安装 20.35mm(长度)*8mm(高度)
供应商型号: 3769198
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 901-10734

901-10734概述


    产品简介

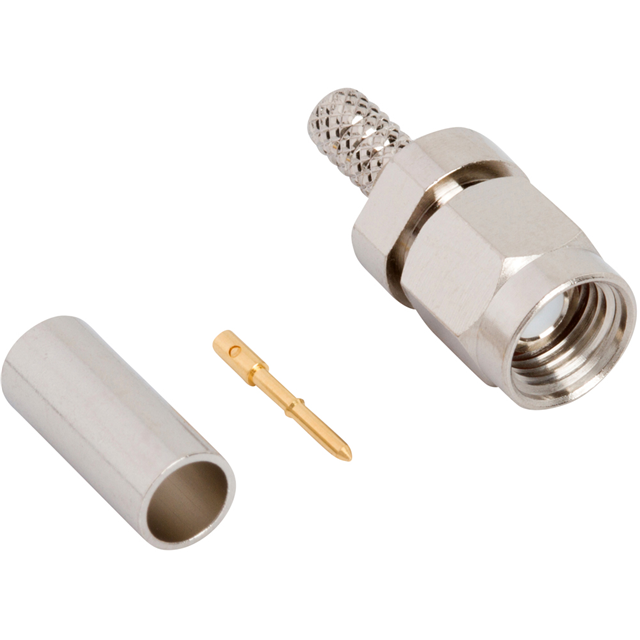

    本篇技术手册将介绍一款由Amphenol Corp.设计制造的SMA插头型同轴电缆连接器。该产品广泛应用于高频通信系统中,如无线通信、雷达、卫星通讯等。SMA连接器以其高可靠性和良好的频率响应,在多种工业和商业应用中都表现卓越。

    技术参数


    - 阻抗:50欧姆
    - 频率范围:直流至20GHz
    - 驻波比(VSWR):最大1.20 (-20.83 dB最小) @ 直流至12.4GHz;最大1.28 (-18.22 dB最小) @ 12.4至20GHz
    - 绝缘耐压:1000 VRMS最小
    - 耐用性:最少500次循环
    - 温度范围:-65°C 至 +165°C

    产品特点和优势


    这款SMA插头型同轴电缆连接器采用高品质材料,具有出色的机械稳定性和电气性能。关键特点包括:
    - 金镀层接触点:保证长时间使用下的良好导电性和耐腐蚀性。
    - PTFE绝缘体:提供低损耗、高温稳定性的绝缘介质。
    - 不锈钢保环:增强连接器整体结构强度,提高耐用性。
    - 宽频带兼容性:适合多种高频通信应用,特别是在要求高精度和可靠性的重要场合。

    应用案例和使用建议


    该SMA插头型连接器适用于各类需要高频信号传输的场景。例如,在无线基站中作为天线与馈线之间的连接器,确保高频信号的稳定传输。对于用户而言,正确的安装步骤和使用注意事项如下:
    - 正确剥线:根据推荐的电缆剥线尺寸进行操作,避免损伤中心导体。
    - 正确安装:确保电缆正确插入并牢固固定,防止因安装不当导致信号传输问题。
    - 定期检查:为了保持最佳性能,建议定期检查连接器的状态,确保无损坏或磨损。

    兼容性和支持


    此SMA插头型连接器符合MIL-STD-348标准,确保了与其他符合该标准的连接器及设备的良好兼容性。此外,Amphenol Corp.提供了全面的技术支持和服务保障,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:如何正确安装SMA插头型连接器?
    - 解决方案:严格按照手册中的步骤进行安装,确保电缆正确插入并使用正确的工具进行压接。
    2. 问题:如何清洁SMA连接器以维持其性能?
    - 解决方案:使用干净的布或压缩空气轻轻清除连接器表面的灰尘和污垢,避免使用液体清洁剂。

    总结和推荐


    综上所述,Amphenol Corp.的这款SMA插头型同轴电缆连接器凭借其高性能、高可靠性和广泛的适用性,在高频通信系统中展现出色的表现。无论是从产品特点还是技术支持角度考虑,都非常值得推荐用于高频信号传输的关键应用场景。

901-10734参数

参数
基体镀层 -
配件类型 -
类型 Male Pin,Plug,Threaded
颜色 -
长*宽*高 20.35mm(长度)*8mm(高度)
安装方式 导线安装,焊接安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 袋装

901-10734厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-10734数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 901-10734 901-10734数据手册

901-10734封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 80.3023
10+ ¥ 74.9488
25+ ¥ 73.6105
100+ ¥ 72.2721
250+ ¥ 72.2721
500+ ¥ 72.2721
库存: 64
