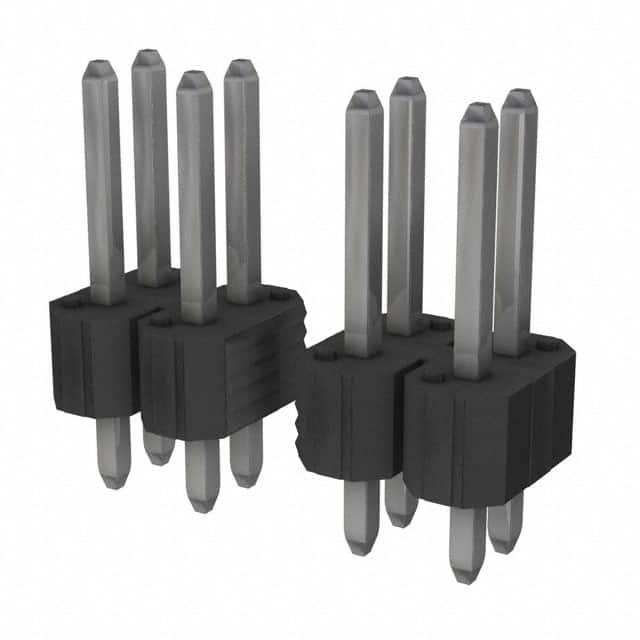

68692-428HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 28pin 3A 2.54μm 锡 黑色 通孔安装
供应商型号: Q-68692-428HLF
供应商: 期货订购
标准整包数: 300
AMPHENOL 矩形连接器 - 针座 - 公插针 68692-428HLF

68692-428HLF概述


    产品简介


    BERGSTIK® /BERGSTIK™ Headers
    BERGSTIK® /BERGSTIK™ Headers 是一种用于低功率应用的直插式或直角可分离连接器,设计用于安装在印刷电路板(PCB)上。这类连接器主要用于需要通过焊接方式固定的电路板,提供出色的电气性能和机械稳定性。它们被广泛应用于消费电子产品、工业控制设备、通信设备等领域。

    技术参数


    - 电流额定值:5A
    - 电压:110V
    - 工作温度范围:
    - 尼龙材质:-65°C 至 105°C
    - 聚对苯二甲酸丁二醇酯(PCT)、聚苯硫醚(PPS)及液晶聚合物(LCP)材质:-65°C 至 130°C
    - 绝缘电阻:不小于5000兆欧(测试条件:500伏直流电,1分钟)
    - 耐压:根据接触间距不同,测试电压为1500伏至2000伏
    - 接触保留力:
    - 插入式接触:5.0磅
    - 后插入式接触:2.0磅
    - 焊接性:符合 BUS-19-002 标准

    产品特点和优势


    - 环保材料:BERGSTIK® /BERGSTIK™ Headers 采用无铅设计,满足欧盟关于限制有害物质的指令(RoHS),确保产品环保且健康。
    - 可靠的电气性能:经过严格的电气测试,包括绝缘电阻和耐压测试,确保其稳定可靠的性能。
    - 高机械强度:接触保留力强大,能够在焊接时保持稳定,确保连接可靠。
    - 适用范围广:适用于多种材质的绝缘体,包括玻璃填充尼龙、聚对苯二甲酸丁二醇酯(PCT)、聚苯硫醚(PPS)及液晶聚合物(LCP)等,适应不同环境需求。

    应用案例和使用建议


    应用案例:
    BERGSTIK® /BERGSTIK™ Headers 在各类低功耗电子设备中得到广泛应用,如电源管理模块、智能家电、工业控制系统等。这些设备通常需要高度稳定的电气连接以确保长期运行的可靠性。
    使用建议:
    1. 环境选择:根据不同的工作温度范围选择合适的材料,例如在极端温度环境中应选择耐高温的PCT、PPS或LCP材质。
    2. 电气测试:在实际安装前应对连接器进行电气测试,确保其满足设计要求。
    3. 热管理:在高功耗设备中使用时应注意散热问题,避免过热导致电气性能下降。

    兼容性和支持


    - 兼容性:BERGSTIK® /BERGSTIK™ Headers 可以配合各种0.025英寸方形插针的插座使用,适用于多种标准印刷电路板孔径。
    - 支持和服务:FCI 提供全面的产品技术支持服务,包括安装指导、维护保养和技术咨询。此外,Mouser Electronics作为授权分销商也提供了详尽的技术资料和库存信息,方便用户查询和购买。

    常见问题与解决方案


    - 问题1:连接器在长时间使用后出现松动。
    - 解决方案:检查连接器是否正确安装,并确保安装过程中没有损坏。若发现磨损,应及时更换。

    - 问题2:连接器在高湿度环境下出现短路。
    - 解决方案:确保连接器及其周围环境干燥,必要时可采取防潮措施,如使用防水套件。

    总结和推荐


    BERGSTIK® /BERGSTIK™ Headers 在技术和性能方面表现出色,具有环保、耐用和多功能的特点,非常适合低功耗应用领域。建议在需要高度稳定电气连接的设备中使用,尤其适用于高可靠性要求的应用场景。该产品值得信赖并推荐使用。

68692-428HLF参数

参数
颜色 黑色
触头镀层厚度 - 配接 2.54μm
排数 2
触头镀层 - 配接
间距-配接 2.54mm
防护等级 -
额定电流 3A
类型 Header,Push-Pull
针脚数 28pin
安装方式 通孔安装
零件状态 在售
包装方式 袋装

68692-428HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

68692-428HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 68692-428HLF 68692-428HLF数据手册

68692-428HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
