901-9204-CCSF

厂牌: AMPHENOL
产品描述: Female Socket,Jack,Threaded 钝化 法兰安装,焊接安装,贴片安装,面板安装
供应商型号: 901-9204-CCSF
供应商: Master
标准整包数: 1

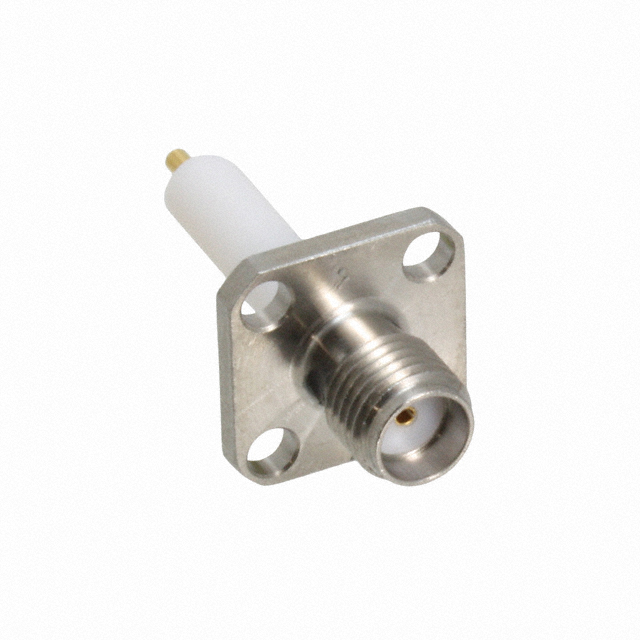

AMPHENOL 同轴连接器(RF) - 配件 901-9204-CCSF

901-9204-CCSF概述

    Amphenol® RF SMA Connectors 技术手册

    1. 产品简介


    SMA连接器(SubMiniature version A)是1960年代开发的一种射频同轴连接器。它采用螺纹接口,适用于50欧姆的系统,可以在从直流到18GHz的频率范围内提供出色的电气性能。SMA连接器因其紧凑的尺寸和卓越的机械耐用性而被广泛应用于雷达、测试设备、仪表系统等需要相位匹配技术的应用领域。

    2. 技术参数


    以下是SMA连接器的主要技术规格:
    - 阻抗: 50 欧姆
    - 频率范围: 半刚性电缆:直流至18 GHz;柔性电缆:直流至12.4 GHz
    - 射频泄漏: 半刚性电缆:3 GHz时最小为100 dB-f;柔性电缆:3 GHz时最小为60 dB
    - 电压额定值: 半刚性电缆(视电缆而定)最大为500 Vrms;柔性电缆(视电缆而定)最大为335 Vrms
    - 接触电阻: 中心接触:≤2毫欧;外接触:≤2毫欧;编织体到主体:≤0.5毫欧
    - 绝缘电阻: 最小为5,000 MΩ
    - 插入损耗: 最大为0.03√f(dB)
    - 耐电压: 半刚性电缆:1,500 Vrms(海平面);柔性电缆:1,000 Vrms(海平面)

    3. 产品特点和优势


    SMA连接器的主要特点是其宽带性能(直流到18 GHz),低反射噪声构造和螺纹耦合接口。不锈钢和黄铜材料版本均可选,具有出色的耐环境性。具体特点如下:
    - 频率范围广:从直流到18 GHz
    - 耐用性:至少100次插拔循环(黄铜)至500次(不锈钢)
    - 环境适应性强:温度范围从-65°C到+165°C

    4. 应用案例和使用建议


    SMA连接器广泛应用于以下领域:
    - 基站建设
    - 电缆组件
    - 仪器仪表
    - 测试设备
    建议在选择电缆类型和连接方式时,考虑应用场景的具体要求。例如,在高振动环境下使用时,应选择焊接型连接以提高稳定性。

    5. 兼容性和支持


    SMA连接器符合MIL-C-39012和CECC 22110/111标准,可以与其他符合这些接口规范的连接器互连。Amphenol公司提供了详细的技术支持文档和客户服务中心(电话:800-627-7100)。

    6. 常见问题与解决方案


    - 问题1: 插拔次数减少
    - 解决方案: 使用更高耐久性的不锈钢材料
    - 问题2: 射频泄漏增加
    - 解决方案: 检查电缆连接是否正确,并确保终端类型匹配

    7. 总结和推荐


    总体而言,Amphenol® RF SMA连接器是一款高性能、多功能的产品,非常适合在高频通信和精密测量领域使用。它具备广泛的频率范围、出色的电气性能和良好的环境适应性。鉴于其可靠的设计和广泛的适用范围,强烈推荐此产品用于专业级电子设备的构建和维护。
    本文基于Amphenol公司提供的SMA连接器技术手册内容整理,确保了信息的准确性和完整性。希望这些信息对您有所帮助。

901-9204-CCSF参数

参数
颜色 -
基体镀层 钝化
配件类型 -
类型 Female Socket,Jack,Threaded
安装方式 法兰安装,焊接安装,贴片安装,面板安装
零件状态 在售
包装方式 散装,袋装

901-9204-CCSF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-9204-CCSF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 901-9204-CCSF 901-9204-CCSF数据手册

901-9204-CCSF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.8375 ¥ 168.0236
10+ $ 18.2357 ¥ 151.6223
25+ $ 17.7125 ¥ 147.2721
50+ $ 16.2816 ¥ 135.3032
100+ $ 15.5613 ¥ 127.4312
300+ $ 14.4746 ¥ 118.5326
500+ $ 14.4746 ¥ 118.5326
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 168.02
直接购买
加入购物车
