68691-412HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 12pin 3A 2.54μm 锡 黑色 通孔安装
供应商型号: Q-68691-412HLF
供应商: 国内现货
标准整包数: 400

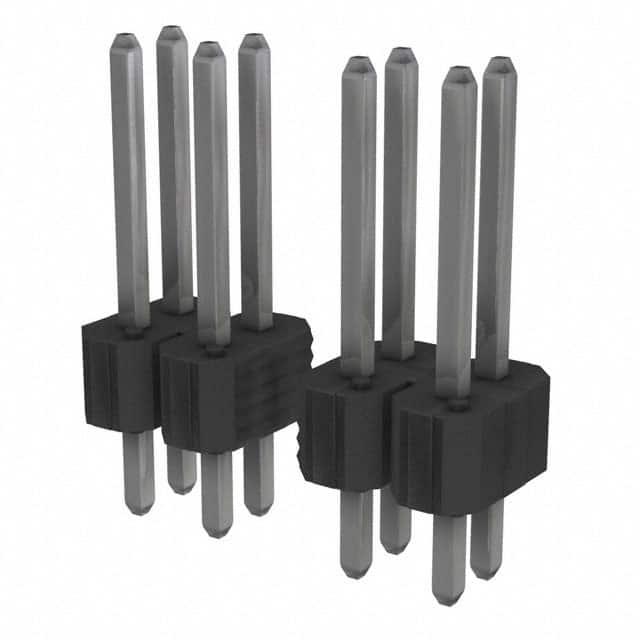

AMPHENOL 矩形连接器 - 针座 - 公插针 68691-412HLF

68691-412HLF概述


    产品简介


    伯格斯特克®/伯格斯特克™插头
    伯格斯特克®/伯格斯特克™插头是一种用于低功率应用的电子连接器。这些插头专为安装在印刷电路板上的直角或平直断开连接而设计。它们提供了一种只包含针端子的互连解决方案,通过任何0.025英寸正方形插针接口完成连接。此产品符合无铅标准,并满足欧盟限制有害物质指令(2002/95/EC)的要求。伯格斯特克®插头适用于单排或双排接线端子,伯格斯特克™插头仅限于直排接线端子。这些插头适合应用于需要简单且可靠连接的各种设备中,例如计算机、通讯设备和工业控制装置。

    技术参数


    - 电流额定值: 5A
    - 电压: 110V
    - 操作温度范围:
    - 尼龙材料:-65°C至105°C
    - 聚苯硫醚(PPS)、聚对苯二甲酸丁二酯(PCT)和液晶聚合物(LCP)材料:-65°C至130°C
    - 绝缘电阻: 未接合和未焊接状态下的绝缘电阻不低于5000兆欧姆。
    - 介电强度: 在-65°C到130°C的操作温度范围内,经过热冲击测试后,介电强度仍不低于750V RMS 60Hz。
    - 机械特性: 接触件在未焊接状态下能承受沿接触轴向施加5磅力而不脱落,插入式接触件需承受2磅力。
    - 焊接能力: 符合BUS-19-002标准。

    产品特点和优势


    伯格斯特克®/伯格斯特克™插头具有多种显著优势:
    - 多用途应用: 适用于多种设备和系统的低成本互连需求。
    - 高可靠性: 经过严格的设计和测试,确保长期可靠的运行性能。
    - 灵活性: 支持直角和直排两种配置,满足不同安装需求。
    - 环保认证: 满足欧盟RoHS标准,不含铅和其他有害物质,绿色可持续。
    - 兼容性强: 可以与多种不同型号的插座配合使用,确保良好的电气性能和机械稳定性。

    应用案例和使用建议


    应用案例:
    1. 计算机行业: 用于主板与扩展卡之间的连接。
    2. 通讯设备: 如路由器、交换机中的高速数据传输接口。
    3. 工业控制系统: 如PLC控制器与外部传感器的连接。
    使用建议:
    - 确保所选的插头和插座的匹配性,避免因尺寸不匹配而导致连接不稳定。
    - 安装时应注意插头的极性,正确插入可提高连接稳定性和安全性。
    - 使用时应遵循制造商的指导,避免过度弯折或扭曲插针,以免损坏内部结构。

    兼容性和支持


    伯格斯特克®/伯格斯特克™插头设计考虑到了广泛的兼容性,能够与多种0.025英寸正方形插针接口完美结合。如需更多技术支持或定制化服务,可以联系厂商的客户服务部门获取进一步帮助。厂商提供完善的质量保证和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 插头难以拔出或插入:
    - 解决办法: 检查是否有灰尘或污垢堵塞插口,尝试用清洁布轻轻擦拭后再进行操作。
    2. 插头过热:
    - 解决办法: 确认连接的负载是否超过规定的电流和电压限制,如果超出建议降低负载或者更换更大规格的插头。
    3. 连接不稳定:
    - 解决办法: 重新检查并确认所有接线端子都已经牢固安装,并且没有松动或断裂的情况。

    总结和推荐


    总体而言,伯格斯特克®/伯格斯特克™插头是一款高品质的电子连接器,凭借其高可靠性、灵活的配置选项和广泛的兼容性,在众多应用场合中表现出色。无论是在计算机、通信设备还是工业控制系统中,这款插头都将是您理想的选择。因此,强烈推荐将其作为您的系统连接解决方案。

68691-412HLF参数

参数
触头镀层厚度 - 配接 2.54μm
额定电流 3A
间距-配接 2.54mm
类型 Header,Push-Pull
针脚数 12pin
颜色 黑色
排数 2
防护等级 -
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

68691-412HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

68691-412HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 68691-412HLF 68691-412HLF数据手册

68691-412HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ $ 0.3324 ¥ 2.7585
库存: 4000
起订量: 1200 增量: 400
交货地:
最小起订量为:1200
合计: ¥ 3310.2
