首页  >  产品百科  >  98423-G61-08ULF

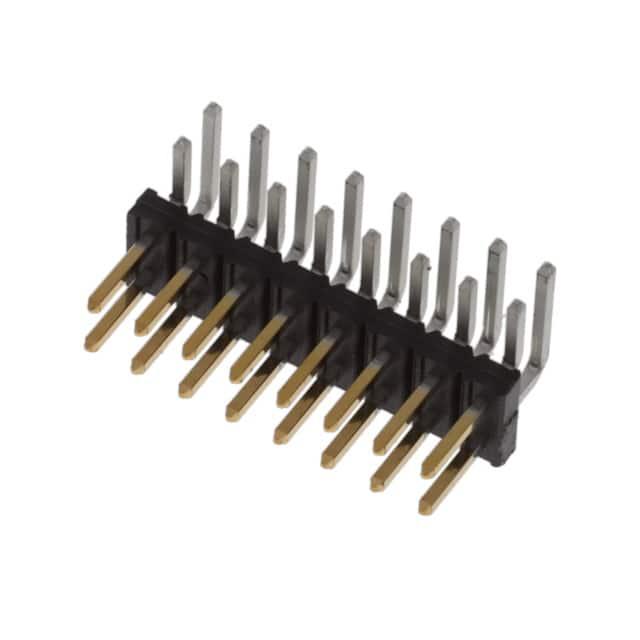

98423-G61-08ULF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2mm 2 16pin 2A(AC/DC) 760nm 金 黑色 通孔安装 16mm(长度)*8.25mm(高度)
供应商型号: 98423-G61-08ULF
供应商: Master
标准整包数: 25
AMPHENOL 矩形连接器 - 针座 - 公插针 98423-G61-08ULF

98423-G61-08ULF概述

    Minitek® Headers 技术手册

    产品简介


    Minitek® Headers 是 Amphenol FCI 生产的一种用于板对板和线对板连接的电子元器件。其基本特征包括模块化系统设计、紧凑结构和低共面性。Minitek® Headers 可广泛应用于汽车、通信、服务器、医疗设备等多个领域。

    技术参数


    - 材料:
    - 外壳:高温热塑塑料(黑色)
    - 针:磷青铜
    - 镀层:金和锡覆盖 1.27μm 镍
    - 机械性能:
    - 针保持力:≥7N
    - 电气性能:
    - 连续电流承载能力:1A
    - 绝缘电阻:≥1000MΩ
    - 耐压电压:650V
    - 环境要求:
    - 工作温度范围:-55°C 到 +125°C
    - 认证与合规:
    - 符合 RoHS 指令 2002/95/EC

    产品特点和优势


    - 紧凑结构: 间距为 2.00mm,比 2.54mm 连接器减少 38% 的板空间。
    - 高可靠性: 高温环境下可承受多次焊接和耐用。
    - 模块化设计: 确保灵活的设计和可互换性。
    - 操作简便: 具有自锁和振动防护功能,适用于多种制造工艺。

    应用案例和使用建议


    - 应用案例: Minitek® Headers 常用于汽车电子控制系统、通信设备和服务器等关键设备的板对板连接。
    - 使用建议: 在设计过程中应注意考虑环境温度的影响,选择合适的镀层以增强抗腐蚀能力。此外,在高振动环境中使用时,应考虑采取额外的固定措施以确保连接的稳定性。

    兼容性和支持


    - 兼容性: Minitek® Headers 适用于 IR 回流焊工艺,与多种焊接设备兼容。
    - 技术支持: Amphenol FCI 提供详尽的技术文档和工具,以帮助客户更好地理解和使用这些连接器。

    常见问题与解决方案


    - 问题: 连接器在高电流条件下易过热。
    - 解决方案: 选择电流承载能力更高的型号,如双排接头。
    - 问题: 插拔过程中的磨损问题。
    - 解决方案: 使用双梁接触设计以提高电气性能的可靠性。

    总结和推荐


    Minitek® Headers 是一款高性能、高度可靠的产品,适用于多种工业和消费电子产品。其独特的模块化设计和高可靠性使其在市场上具有明显的优势。如果您需要一种能够在恶劣环境下工作的连接器,Minitek® Headers 将是您的理想选择。强烈推荐使用该产品。

98423-G61-08ULF参数

参数
防护等级 -
间距-配接 2mm
针脚数 16pin
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
排数 2
类型 Header,Push-Pull
额定电流 2A(AC/DC)
颜色 黑色
长*宽*高 16mm(长度)*8.25mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

98423-G61-08ULF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98423-G61-08ULF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 98423-G61-08ULF 98423-G61-08ULF数据手册

98423-G61-08ULF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.242 ¥ 10.5197
100+ $ 1.1009 ¥ 9.1535
250+ $ 1.0596 ¥ 8.81
500+ $ 1.0011 ¥ 8.3234
648+ $ 0.9556 ¥ 7.9411
1295+ $ 0.9458 ¥ 7.7452
1943+ $ 0.9405 ¥ 7.702
2590+ $ 0.9405 ¥ 7.702
库存: 2618
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 262.99
直接购买
加入购物车
