77311-146-06LF

厂牌: AMPHENOL
产品描述: 6pin 2.54mm 1 Header,Push-Pull 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77311-146-06LF
供应商: 期货订购
标准整包数: 500

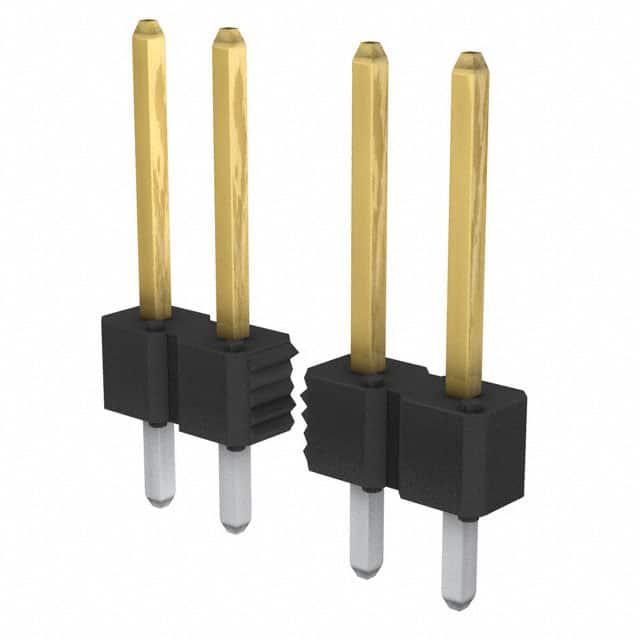

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-146-06LF

77311-146-06LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层贝尔吉克II头)是一种专为多种电子互连应用设计的连接器产品。它具备板到板、板到电缆、板到离散线以及板到柔性互联的能力,并且可以在垂直和直角配置下工作。这些连接器由符合ASTM B-159标准的磷青铜合金制成,具有出色的机械强度和耐热性能,适用于广泛的工业应用场合。

    技术参数


    - 材料规格
    - 插针材料: 磷青铜合金 UNS C51000,符合ASTM B-159标准
    - 绝缘体材料: 高温树脂,UL-94-V0阻燃等级
    - 镀层规范
    - 插针:100μ英寸(微米)的锡铅合金(60/40)电镀层,覆盖50μ英寸镍;或100-150μ英寸纯锡电镀层(无铅选项),覆盖50μ英寸镍
    - 接触区域:金镀层厚度按MIL-G-45204标准进行,覆盖50μ英寸镍
    - 其他区域:50μ英寸镍镀层
    - 电气特性
    - 绝缘电阻:不小于5000兆欧,测试电压为500V直流
    - 介电强度:在1500V(直流或交流,60Hz)下无击穿现象
    - 额定电流:3安培
    - 工作温度范围:-65°C至+130°C
    - 机械特性
    - 插针保持力:单个插针能承受最小2.0磅的轴向负载,速率0.2英寸/分钟
    - 环境条件
    - 热冲击测试:在-55°C至+105°C之间循环25次
    - 恒定湿度测试:在+40°C,95%相对湿度下测试96小时
    - 高温寿命测试:在105°C(尼龙)或130°C(PCT、PPS及LCP)下连续测试315小时

    产品特点和优势


    Duplex Plated Bergstik® II Headers凭借其双镀层设计,在耐用性、导电性能和适应极端环境方面表现出色。这种连接器能够可靠地支持各种高要求的电气连接,包括板对板连接、板对电缆连接、板对离散线连接以及板对柔性连接。同时,其灵活的设计使其能够用于不同的配置,如垂直一排、两排和三排配置,以及直角一排和两排配置。

    应用案例和使用建议


    该产品广泛应用于航空航天、工业自动化、通信设备、医疗设备等多个领域。在使用时,建议严格按照电气特性参数进行布线和安装。特别是针对高低温环境下的应用,需要特别注意选择合适的绝缘材料和安装位置以确保产品性能稳定。

    兼容性和支持


    - 兼容性: Bergstik® II Headers可与FCI的Mini PV™终端或其他直径0.025英寸的插针兼容。此外,它还能够在0.100英寸中心距上实现与不同类型的插座对接。
    - 支持和维护: FCI提供全面的产品支持和维护服务,包括技术支持、快速响应客户咨询和定期的质量检查。

    常见问题与解决方案


    1. 连接器无法正常插入:
    - 解决方案: 检查是否有异物或灰尘阻碍,确保正确对齐后轻柔插入。
    2. 电气连接不稳定:
    - 解决方案: 确保接触点清洁,无氧化层;如有必要,重新焊接或更换连接器。
    3. 长时间高温环境下工作出现损坏:
    - 解决方案: 定期检查并更换老化的连接器,确保使用符合规格要求的材料。

    总结和推荐


    Duplex Plated Bergstik® II Headers以其卓越的电气性能、可靠的机械特性和宽泛的工作温度范围,成为众多应用场景的理想选择。其优异的兼容性和良好的市场反馈,使得该产品在市场上具有很强的竞争优势。因此,我们非常推荐此款连接器用于各种需要高可靠性的电子设备中。

77311-146-06LF参数

参数
针脚数 6pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
防护等级 -
类型 Header,Push-Pull
颜色 黑色
额定电流 3A
触头镀层厚度 - 配接 760nm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

77311-146-06LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-146-06LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-146-06LF 77311-146-06LF数据手册

77311-146-06LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 14.1173
库存: 5000
起订量: 5000 增量: 500
交货地:
最小起订量为:500
合计: ¥ 7058.65
