首页  >  产品百科  >  95278-401A08LF

95278-401A08LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 8pin 3A 2μm 锡 黑色 贴片安装
供应商型号: 609-95278-401A08LFCT-ND
供应商: Digi-Key
标准整包数: 1

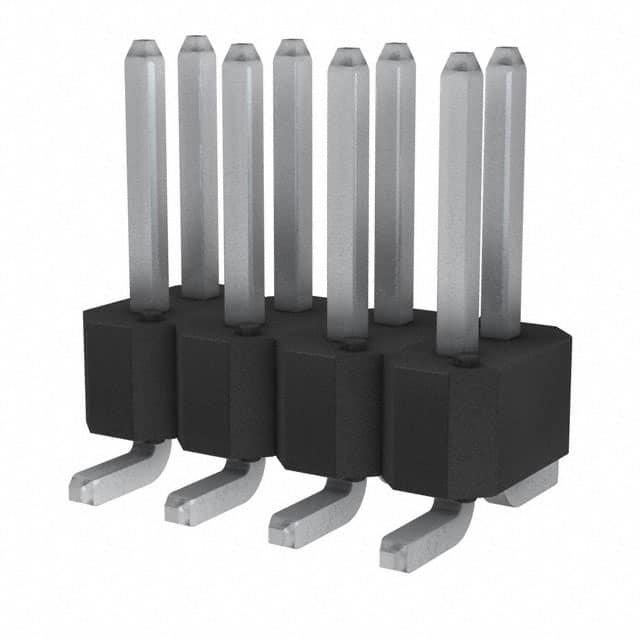

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-401A08LF

95278-401A08LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik II连接器)
    产品类型: 双镀层Bergstik II连接器是一种用于电路板间、电路板与电缆间、电路板与离散线缆间以及电路板与柔性电路间的垂直和直角连接器。
    主要功能: 它提供了一种高效的板对板、板对电缆、板对线缆及板对柔性电路的互连解决方案,特别适用于电子设备中复杂的电路连接需求。
    应用领域: 广泛应用于电信、医疗设备、工业控制、消费电子等领域,适用于需要高可靠性和高性能连接的场合。

    技术参数


    | 参数项 | 规格 |

    | 电流额定值 | 3安培 |
    | 绝缘电阻 | ≥5000兆欧姆 (500V DC) |
    | 耐压测试 | 1500V (DC, RMS或AC, 60Hz) |
    | 针保持力 | ≥2.0磅 (轴向负载) |
    | 工作温度范围 | -65°C至+130°C |
    | 环境条件 | 包括热冲击(-55°C至+105°C)、湿热(40°C,95%) |
    | 接触表面材料 | 磷青铜合金UNS C51000 |
    | 表面处理 | 镀镍和镀金 |

    产品特点和优势


    - 高性能连接: Duplex Plated Bergstik® II Headers能够承受高温和低温环境,确保稳定的电性能和机械性能。
    - 高可靠性: 通过多种严格的测试验证,包括耐压、绝缘、湿度等,保证产品在极端环境下的可靠性。
    - 兼容性强: 可与FCI的Mini PV终端或其他符合0.025英寸针脚的插座兼容,适用于多种配置。
    - 环保材料: 产品采用无铅设计,符合欧盟RoHS标准。

    应用案例和使用建议


    应用案例:
    这些连接器被广泛应用于电信基站、医疗器械、汽车电子等领域。例如,在电信基站中,它们用于机柜内的信号传输,确保数据通信的稳定性和可靠性。
    使用建议:
    - 在组装过程中应注意连接器的方向,避免错误安装。
    - 使用合适的焊接工具和工艺进行焊接,以防止焊点虚焊。
    - 在高温环境下使用时,需注意连接器的热稳定性,选择适合的工作温度范围内的型号。

    兼容性和支持


    - 兼容性: 这些连接器可与FCI的Mini PV终端或其他符合0.025英寸针脚的插座兼容,适用于不同的布局需求。
    - 技术支持: FCI提供全面的技术支持和售后服务,包括产品规格文档、测试报告、技术支持热线等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接方向,确保正确安装;重新焊接连接器。 |
    | 接触不良 | 清洁接触区域,去除氧化层;检查接触压力是否正常。 |
    | 耐压不足 | 确保使用适当的耐压测试设备进行测试;检查接触表面是否完好。 |

    总结和推荐


    总结:
    Duplex Plated Bergstik® II Headers是一款高度可靠的电子连接器,具备出色的电气性能和机械稳定性,适用于各种严苛的应用环境。它不仅在耐温性和耐压性方面表现出色,还提供了良好的兼容性和环保设计。
    推荐:
    对于需要高可靠性和高性能连接的应用,尤其是涉及极端环境的应用场合,强烈推荐使用Duplex Plated Bergstik® II Headers。此外,厂商提供的全面支持和服务也为用户提供了额外的信心保障。

95278-401A08LF参数

参数
颜色 黑色
触头镀层厚度 - 配接 2μm
针脚数 8pin
额定电流 3A
排数 2
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-401A08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-401A08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-401A08LF 95278-401A08LF数据手册

95278-401A08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
